HCA-10M-100k 高速电流放大器_10MHz 跨阻放大器厂家

产品概述

HCA-10M-100k 高速电流放大器（跨阻放大器）是光翼智能推出的高带宽、超高速电流转电压转换器件，核心实现电流信号输入 - 电压信号输出功能，基础带宽覆盖 DC-10MHz，最高可达 40MHz，响应速度低至 30ns，搭配低噪声、低脉冲失真的核心优势，适配 50Ω 负载场景，是光电探测、精密电子测量等领域微弱电流信号检测的高精准解决方案。

产品特征

• 超宽频带设计：基础带宽 DC-10MHz，源电容 2-4pF 时上限达 40MHz（±10%），适配高频信号检测场景
• 极速响应速度：源电容 2-4pF 时上升 / 下降时间低至 30ns，5-10pF 时仅 35ns，高速捕捉瞬态信号
• 高精准增益：跨阻增益 1×10^5V/A（@50Ω 负载），增益精度 ±3%，信号放大稳定性强
• 超低噪声特性：输入噪声电流 3.8pA/√Hz、噪声电压 0.88nV/√Hz（@10MHz），低脉冲失真，还原真实信号
• 宽输入范围：支持 ±20uA 输入电流，输入阻抗 50Ω//5pF，适配多种光电探测器与传感设备
• 工业级稳定设计：6061 铝合金外壳，工作温度 - 20~+60℃，抗干扰、耐温性强，适配实验室 / 工业多场景

应用领域

HCA-10M-100k 高速电流放大器（跨阻放大器）凭借高带宽、超高速、低噪声的核心优势，成为高频光电探测、精密电子测量领域的核心器件，尤其适配对信号响应速度、频率要求较高的科研场景，具体应用包括：

1. 光电探测器前置放大（PIN 光电二极管、APD 雪崩光电二极管等高频光电探测器前置信号放大）
2. 高端光谱分析系统（拉曼光谱、荧光光谱、激光光谱等高频微弱电流信号检测）
3. 离子检测设备（高精度离子计、离子传感器高频信号放大与转换）
4. 精密电子测量仪器（高频示波器、信号分析仪配套信号处理与放大）
5. 高校 / 科研院所光电工程、半导体、电子信息工程等领域高频实验研究

参数表

连接器	输入	BNC 母头
	输出	BNC 母头
	电源接口	M8航空接头，3芯，母头

应用框图

典型特性

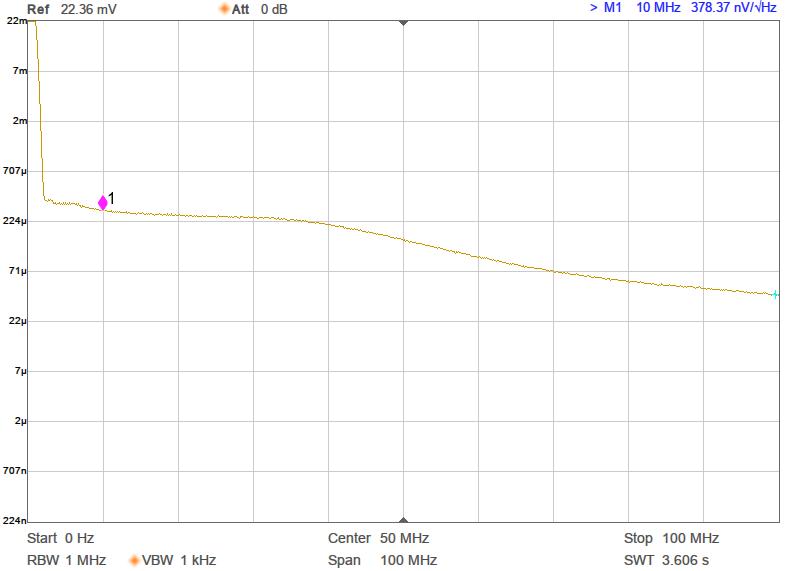

噪声频谱
注意：光谱噪声数据是在放大器输出端测量的，输入端为开路但有屏蔽。要确定光谱输入噪声，请将测得的输出噪声除以放大器增益 1 x 10^5V/A，即：

尺寸

发货清单
