【视频】高校分布式光纤传感实验室建设
从实验室布局到设备选型，介绍分布式光纤传感教学实验环境搭建思路；可与翼光测控现场案例对照参考。
高校光纤传感实验室建设方案（参考预算约 50 万）
面向光电信息、仪器科学、物联网工程等专业的课程实验 + 毕业设计 + 科研入门：覆盖 DVS/DAS 分布式测振、DTS 分布式测温、FBG 光栅解调三大方向。模块开放式搭建，学生可动手组网、测参数、做系统，而不是「黑箱演示」。
DVS / DAS · DTS · FBG
本科 · 研究生实验
BOM 清单 · 可分期建设
教学成套方案由桂林光翼智能旗下子品牌
翼光测控
提供：含 DAS-EDU / DTS-EDU / FBG-EDU 等标准教学套装、实验指导书与实验室建设咨询。
浏览全部教学套装 >>
5+光纤传感标准教学套装
150+合作高校与科研单位
4 级器件→标定→系统→创新
一站式方案 · 交付 · 培训 · 支持
老师最关心的三个问题，我们怎么回应？
「要配哪些设备？」「50 万左右能做什么？」「有没有现成 BOM 和实验课程对应？」——这是光电实验室主任、专业负责人最常问的三句话。
懂原理，能动手
采用模块化硬件：激光器、调制器、探测器、采集卡可拆分连接。学生完成光路搭建与信号观测，理解 DAS/DTS/FBG 物理链路，而不是只点软件看结果。
有体系，少备课
翼光测控提供器件认知 → 参数标定 → 综合设计 → 创新应用四级实验路径，配套实验指导书、教学 PPT/视频与器件手册，降低新开课门槛。
可扩展，能科研
实验平台与光翼工业级 DAS/DTS 模块同源，便于从教学平滑过渡到大学生创新项目、研究生课题与横向测试服务。
有人管，能落地
从需求沟通、方案设计、设备交付到安装培训与售后支持，翼光测控团队与光翼硬件工程师协同响应，适配高校采购与验收节奏。
下文给出约 50 万元参考 BOM（含 DVS/DAS、DTS、FBG 及常用光学仪表）。实际可按实验室面积、现有仪器与课程大纲做增减；也支持与 已建实验室案例对标选型。
翼光测控 · 光纤传感教学套装（可单买或组合）
全部套装 >>若希望快速开课，可优先配置以下三套「传感方向」标准套装；与本文 BOM 设备对应，并含完整实验内容。

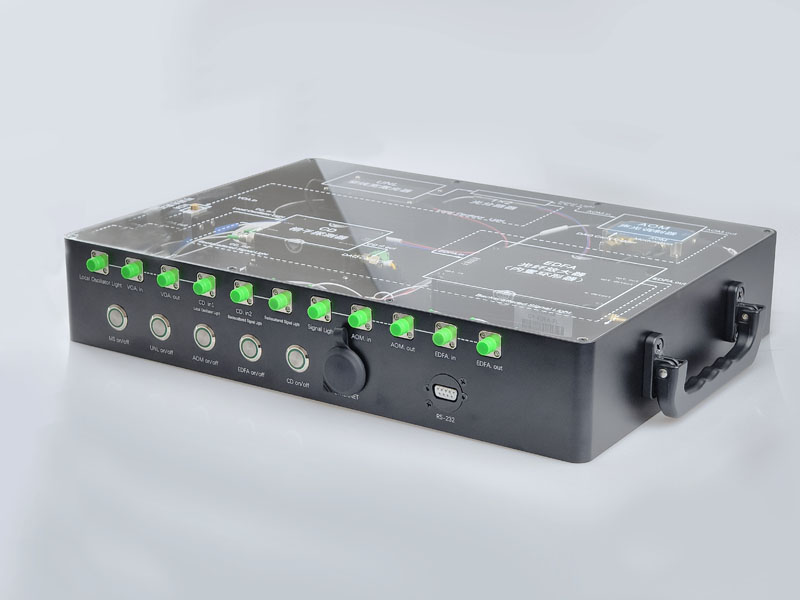

DAS-EDU
分布式光纤声波传感
φ-OTDR / DAS 原理验证、振动事件定位、与采集卡联调；适合声学传感、结构健康监测类课程。
查看 DAS-EDU 方案 >>

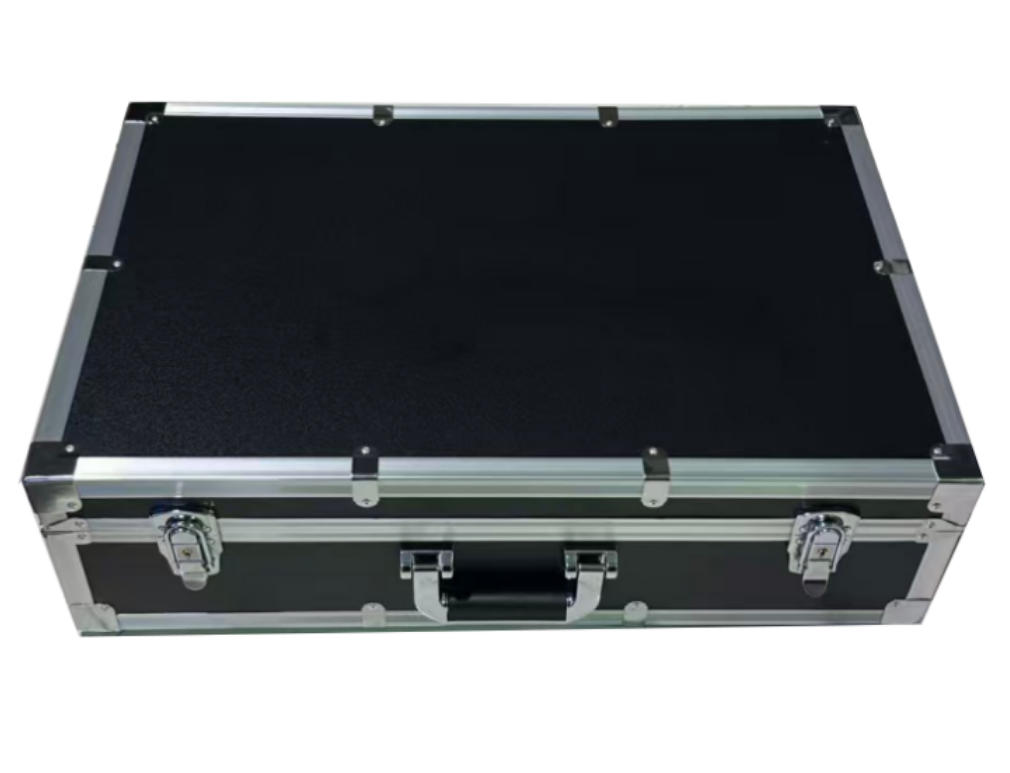

DTS-EDU
分布式光纤测温
拉曼 DTS 光路、脉冲激光与 APD 接收、温度沿光纤分布测量；适合光纤传感、能源与消防相关实验。
查看 DTS-EDU 方案 >>
FBG-EDU
光纤光栅传感
光栅解调、应变/温度标定与多点传感；适合精密测量、桥梁与工业传感入门实验。
查看 FBG-EDU 方案 >>
还可扩展 LD-PD 激光器与探测器、
OC-EDU 基础光通信 等套装，组成完整「光电 + 光纤传感」实验室。
实验室建设流程（翼光测控标准服务）
1
需求沟通
专业方向、课程大纲、实验室面积、现有设备与预算区间。
2
方案设计
设备 BOM、实验项目映射表、布局建议与报价清单。
3
交付培训
到货验收、上电联调、教师培训与学生首轮实验跟课。
4
持续支持
扩展模块、竞赛/课题升级与硬件维护技术响应。
预算怎么花？三档参考（可灵活组合）
入门验证
约 15–25 万
- 单方向：DAS-EDU 或 DTS-EDU 或 FBG-EDU 一套
- 基础仪表：功率计、熔纤机（可选）
- 适合：新开课试点、1–2 门综合实验
标准建设
约 50 万（本文 BOM）
- DVS/DAS + DTS + FBG 三大方向硬件齐全
- 含示波器、衰减器、光源等通用仪器
- 适合：光纤传感实验室、专业实验室中心
拓展科研
50 万以上
- 更长传感光纤、更高性能 DAQ/解调
- 偏振分集、窄线宽激光等进阶模块
- 适合：研究生平台、省部级项目支撑
分布式光纤测振（DVS/DAS）实验仪器
DVS/DAS 搭建专题 >>支撑课程示例：光纤声学传感、φ-OTDR 原理、振动定位与 DAS 系统集成实验。
| 名称 | 参数 | 教学用途 |
|---|---|---|
| DVS/DAS 一体化模块 | 集成激光器、AOM、BPD、光器件 | 系统级联调、整机认知 |
| 采集卡 | PCIe x8，脉冲触发输出 | 原始信号采集、解调算法实验 |
| 窄线宽激光器 | 1550.12 nm，单模，3 kHz 线宽，20 mW | 相干长度、线宽对 DAS 影响 |
| 声光调制器 | 光纤耦合 1550 nm，80 MHz 移频，带驱动 | 脉冲产生、频移测量 |
| 脉冲 EDFA | 1550.12 nm，单模，FC/APC | 脉冲放大、信噪比实验 |
| 拉曼放大器 | 1450 nm 泵浦 400 mW | 长距离传感链路扩展 |
| 平衡探测器 | DAS-BPD-200M，50k 增益 | 相干接收、差分探测原理 |
| 偏压光电探测器 | DET30C-2G | 辅助监测、对比实验 |
| PIN 放大光电探测器 | InGaAs PIN，DC–200 MHz，FC | 单端/差分对比 |
| 光纤器件 | 环形器、VOA、光分路器 | 光路设计与损耗分析 |
| 单模光纤 | 裸光纤 20 km × 2，黄皮光缆 30 m | 传感距离、事件定位实验 |
分布式光纤测温（DTS）实验仪器
DTS 原理专题 >>| 名称 | 参数 | 教学用途 |
|---|---|---|
| DTS 数据采集卡 | 200 MHz 采样率，网口 | 拉曼信号采集与解调 |
| 纳秒脉冲激光器 | 1550 nm，62.5/125，外触发 | 脉冲 DTS 时域测量 |
| 1×3 WDM | 1450 / 1550 / 1660 nm | 拉曼光路分波 |
| 双通道 APD 光电探测器 | DTS-APD-100M，多模 62.5/125 | Anti-Stokes / Stokes 接收 |
| 多模光纤 | 裸光纤 10 km，感温光缆 300 m | 沿纤温度分布实验 |
| 1×4 光开关 | 多通道光路切换 | 多点/多段对比实验 |
光纤光栅（FBG）实验仪器
FBG 产品分类 >>| 名称 | 参数 | 教学用途 |
|---|---|---|
| 光纤光栅解调仪 | 100 Hz；±1 pm；1527–1568 nm；8 通道；FC/APC | 波长解调、多点传感 |
| 光纤光栅温度传感器 | — | 温度标定实验 |
| 光纤光栅应变传感器 | — | 应变测量与结构实验 |
光纤传感实验常用仪器
| 名称 | 参数 |
|---|---|
| 熔纤机 | 6481A9 |
| 光功率计（台式） | 800–1700 nm，双通道，内置校准 |
| 光衰减器（台式） | 0–60 dB，±0.2 dB，FC/APC，带功率监控 |
| 端面检测仪 | — |
| 示波器 | Siglent SDS2502X Plus |
| 1450 nm 光源 | 10 mW，FC/APC，高 SMSR |
| SLD 光源 | 1250–1700 nm，10 mW，宽谱 |
| 信号发生器 | — |
| PZT 压电陶瓷测试仪 | — |
