GY-UNL-Chirp扫频脉冲光源
产品概述：GY-UNL-Chirp扫频脉冲光源
关键词：
UNL扫频光源
产品型号：GY-UNL-Chirp
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 应用
- φ-OTDR 系统
- DAS分布式声波测量
- DVS分布式振动测量
- 光学研究
2. 特点
- 模块化设计
- 高可靠性
- 外形结构可定制化设计
3. 规格参数
| 参数 | 单位 | GY-UNL-Chirp-40 | GY-UNL-Chirp-100 |
|---|---|---|---|
| 中心波长 | nm | 1550.12 | |
| 输出光功率 | mW | 10 | |
| 使能输入信号 | V | 模拟使能(0-1V@50Ω） | |
| RF输入频率 | MHz | 60~100 | 150~250 |
| RF带宽 | MHz | 40 | 100 |
| RF输入信号 | V | 正弦波Vpp1.0-2.0V@50Ω | |
| 尾纤类型 | / | SMF-28 | |
| 尾纤接头 | / | FC/APC | |
| 尺寸（不含光纤） | mm | 148 * 132.5 * 24 | |
| 工作电压 | V | 12 | |
| 功耗 | W | 12 | |
| 工作温度 | ℃ | -20 ~ 60 | |
| 储存温度 | ℃ | -40 ~ 85 | |

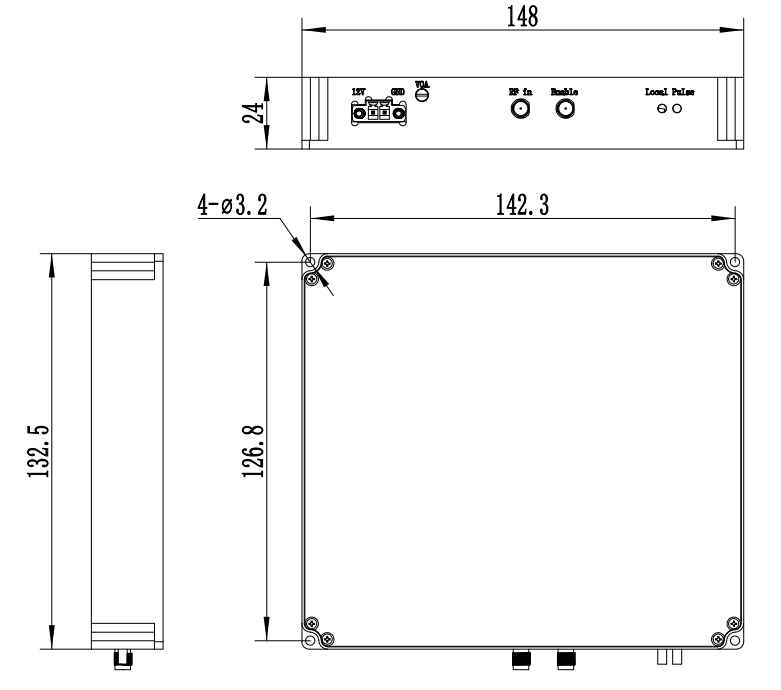

4. 结构尺寸
5. 接口定义
GY-UNL-Chirp扫频脉冲光源接口定义如下表。
| 接口类型 | 丝印 | 说明 |
|---|---|---|
| 绿色插拔端子 | 12V | 直流电源+12V供电 |
| GND | 直流电源GND | |
| 机械旋钮 | VOA | 调节本振输出光强 |
| SMA母头 | Enable | 使能信号输入 |
| SMA母头 | RF in | 射频信号输入 |
| 光纤接口 | Local | 本振输出，默认FC/APC接头 |
| 光纤接口 | Pulse | 光脉冲输出，默认FC/APC接头 |

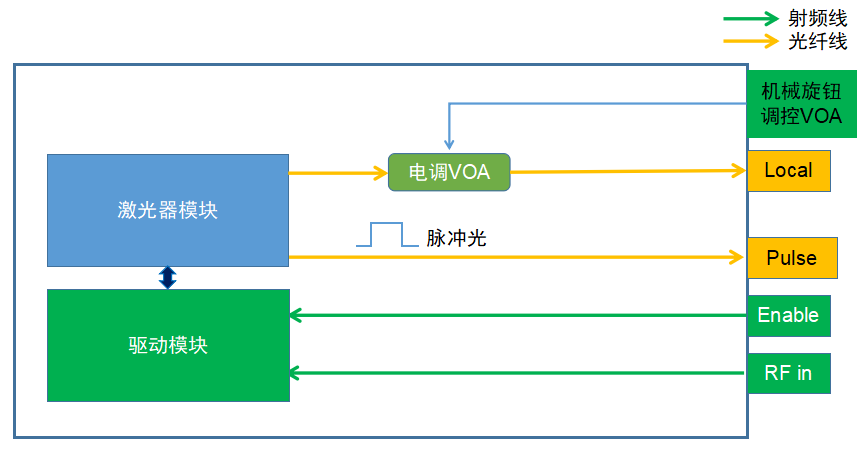

6. 模块内部结构
7. 订货信息
| 产品类别 | RF输入频率 | RF带宽 |
|---|---|---|
| GY-UNL-Chirp-40 | 60~100MHz | 40MHz |
| GY-UNL-Chirp-100 | 150~250MHz | 100MHz |
8. 开箱检查
打开产品包装盒，对照下面表格，确认包含下列附件，如果有缺失，请及时联系我们。
| 名称 | 数量 |
|---|---|
| GY-UNL-Chirp扫频脉冲光源 | 1 |
| 12V/1A电源模块 | 1 |
| SMA射频线 | 2 |
| 电源转接线 | 1 |
| 产品测试报告 | 1 |
| 用户手册 | 1 |
| 产品合格证 | 1 |
