GY-AIO-DAS-RF 3U机架全时钟同步DAS一体化整机
产品型号：GY-AIO-DAS-RF-40-1000-1
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品概述
GY-AIO-DAS-RF 3U 机架 DAS 一体化整机属于分布式光纤传感系列高端成套监测设备，采用全时钟同步核心解调架构，将 RF 同步 DAS 光路模块、1GS/s FPGA 高速采集卡、工业工控机、供电单元整合至标准 3U 机架机箱；统一时序同步机制，规避普通 DAS 温漂、脉冲频率异常问题，支持 40km 常规 / 60km 拉曼增强两种监测距离，5~10 米可调空间分辨率，整机预装 Windows 系统与全套解调演示软件，无需额外搭配采集设备，开箱即可部署油气长输管道、铁路沿线、隧道边坡、海缆陆缆长距离分布式声波振动监测项目。
产品特性
- 全时钟同步信号纯净没异常频率
- 高集成度
- 模块化设计可根据传感距离选择模块
- 灵活的控制方式
- 高稳定性和高可靠性
应用场景
- 油气、天然气 60km 超长输油管道泄漏与第三方破坏监测
- 高铁、普速铁路全线轨道振动、异物入侵安防预警
- 公路隧道、山体边坡长距离结构健康在线监测
- 海底光缆、陆上通信光缆施工破坏预警系统
- 城市综合管廊、长距离能源管线全域声学监测项目
系统结构示意图

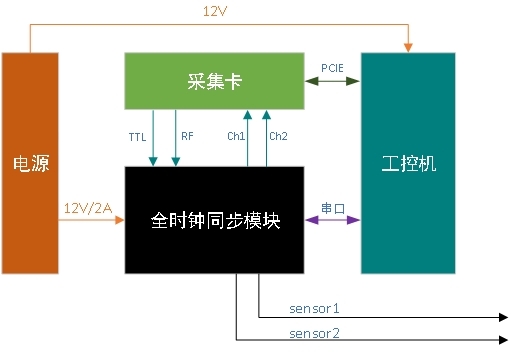

【图1-2】 主机系统结构示意图

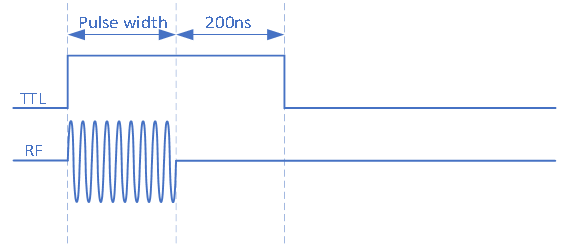

注意：该系统采用时钟同步DAS模块，即DAS模块的脉冲调制由采集卡的RF脉冲调制产生，采集卡的触发输出TTL信号用于模块的调制使能，由于AOM开关时间需要约200ns，所以在二次开发时TTL脉冲的宽度需要比RF脉冲的宽度大200ns，如图1-3所示。
【图1-3】 TTL使能与RF脉冲示意图

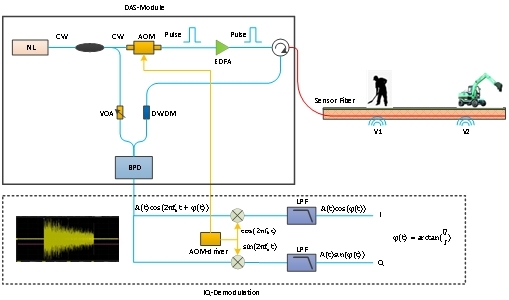

光路结构
性能参数
| 通用型时钟同步DAS硬件一体机 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 功率 | 220 | W | |||
| 工作电压 | 220 | V | AC | ||
| 工作温度 | -20 | 60 | ℃ | ||
| 存储温度 | -30 | 70 | ℃ | ||
| 测量距离 | 40 | 60 | km | 60km@选配拉曼时 | |
| TTL使能 | 300 | ns | 大于RF脉宽200ns | ||
| RF脉宽 | 20 | 100 | 500 | ns | |
| 脉冲频率 | 50 | kHz | |||
| 空间分辨率 | 5 | 10 | m | 5m@50ns | |
| 响应频率 | 1 | 25k | Hz | 50kHz@1km | |
| 低频响应范围 | 1 | 1k | Hz | ||
| 高频响应范围 | 1k | 25k | Hz | ||
| 响应稳定性 | 全频段内波动小于1% | ||||
| 解调通道 | 全域解调 | 同时解调所有通道 | |||
| 预热时间 | <5 | Min | |||
| ADC采样率 | 1 | GS/s | |||
| ADC分辨率 | 14 | bit | |||
| ADC通道 | 2 | 个 | |||
| DAC采样率 | 6 | GS/s | |||
| DAC分辨率 | 16 | bit | |||
| DAC通道 | 1 | 个 | |||
| 数据传输接口 | PCIe 3.0 x8 | ||||
硬件配置
| 配置名称 | 规格/型号 |
|---|---|
| 主板 | AIMB-208HF-LAA1 |
| CPU | intel i5 12400 |
| 内存 | 16GB-DDR4-3200 |
| 固态硬盘 | 1TB-M.2 |
| 电源 | 400W |
| 采集卡 | GY-DAQ-2510DA，14bit，1GS/s采样率，FPGA解调，带awg |
| 声光调制器驱动 | 200M |
| 一体化模块 | 时钟同步DAS一体化模块 |

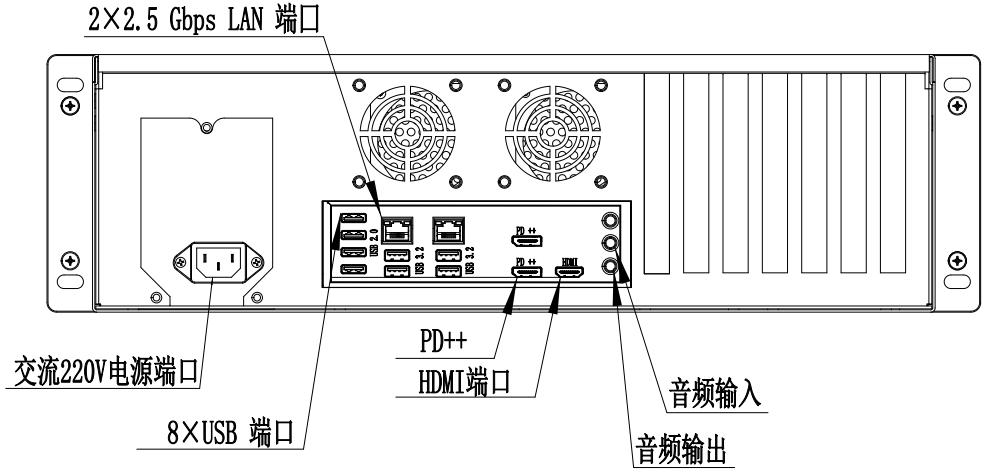

外部接口
| 名称 | 规格/型号 |
|---|---|
| 传感光缆接口 | FC/APC法兰×1（或×2） |
| 显示器接口 | HDMI端口×1、DisPlayPort端口×2 |
| USB接口 | USB 3.2 端口×4USB 2.0 端口×4 |
| 网络接口 | 2.0 Gbe LAN 端口×2 |
| 电源接口 | AC220V×1 |
| 高清音频接口 | 音频输入/音频输出/麦克风 |
预装软件
| 名称 | 规格/型号 |
|---|---|
| 操作系统 | Windows 10 |
| 测试DEMO软件 | DAS测试DEMO软件 |
可选择的DAS模块和采集卡
| GY-DAS-RF-1-1-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <1kHz | 信号更纯净 | [查看详情] |
|---|---|---|---|---|---|---|---|
| GY-DAS-RF-2-1-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <1kHz | 信号更纯净 | [查看详情] |
| GY-DAS-RF-1-3-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <3kHz | 信号更纯净 | [查看详情] |
| GY-DAS-RF-2-3-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <3kHz | 信号更纯净 | [查看详情] |
| GY-DAS-RF-1-1-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <1kHz | 信号更纯净 | [查看详情] |
| GY-DAS-RF-2-1-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <1kHz | 信号更纯净 | [查看详情] |
| GY-DAS-RF-1-3-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <3kHz | 信号更纯净 | [查看详情] |
| GY-DAS-RF-2-3-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <3kHz | 信号更纯净 | [查看详情] |
采集卡
GY-DAQ-2510D： GY-DAQ-2510DA，14bit，1GS/s采样率，FPGA解调，带awg

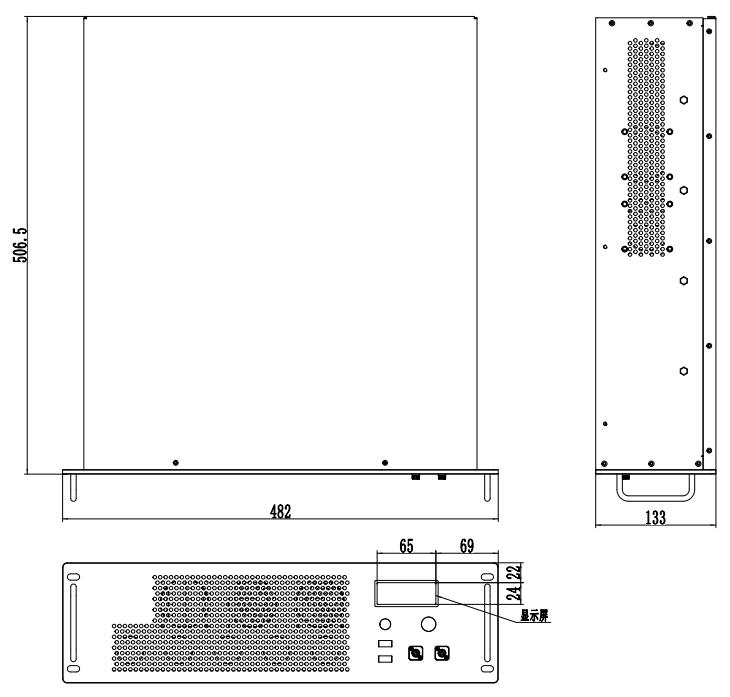

产品尺寸说明
