PZT 光纤振动模拟器(光纤拉伸器)属于分布式光纤传感系列标准配套测试器件,利用压电陶瓷 PZT 周期性拉伸光纤,精准模拟现场振动、声波相位变化;分为 PZT-SM 标准版、PZT-Pro 专业版两大系列,工作频率覆盖 0.05Hz~35kHz,缠绕光纤长度支持 2~10m 定制,适配 1310/1550nm G652D 单模光纤,搭配任意信号发生器即可为 DAS、DVS 光纤监测系统做校准、算法调试、波形模拟实验,是光纤传感研发、整机出厂标定必备工具。
PZT-SM系列
| 型号 | PZT-SM-2m | PZT-SM-Xm |
|---|---|---|
| 最大工作频率 | 35kHz | 23kHz |
| 低频工作频率 | 1Hz | 1Hz |
| 光纤缠绕长度 | 2m | 可定制3~10米 |
| 外接光纤长度 | 0.6m(IN端)、0.6m(OUT端) | 0.6m(IN端)、0.6m(OUT端) |
| 典型工作波长 | 1310/1550nm | 1310/1550nm |
| 光纤类型 | G652D-SM | G652D-SM |
| 电接口 | SMA | SMA |
| 光接口 | FC/APC | FC/APC |
| 光接口插入损耗 | <0.5db | <0.5db |

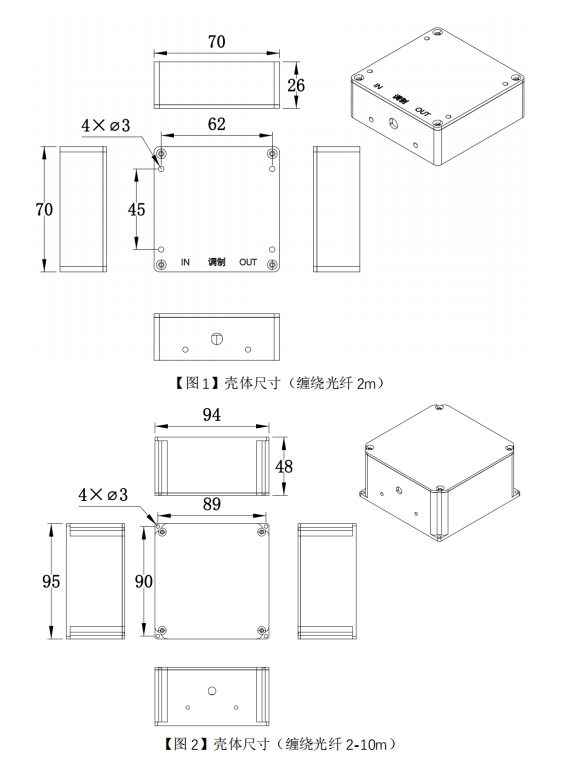

| 尺寸 | 70*70*26mm | 95*94*48mm |
PZT-Pro系列
| 型号 | Pzt-Pro-SM-2m | Pzt-Pro-SM-Xm① |
|---|---|---|
| 工作频率范围② | 0.05Hz~35kHz | 0.05Hz~23kHz |
| 光纤缠绕长度 | 2m | 可定制3-10m |
| 尾纤长度 | 双端均为0.6m | 双端均为0.6m |
| 光纤类型 | G652D-SM | G652D-SM |
| 典型工作波长 | 1310/1550nm | 1310/1550nm |
| 光接口类型 | FC/APC | FC/APC |
| 光接口插入损耗 | <0.5db | <0.5db |
| 调制接口类型 | SMA | SMA |
| 调制电压输入范围③ | 10Vpp (±5V) | 10Vpp (±5V) |
| 供电接口类型 | DC_5.5*2.5 | DC_5.5*2.5 |
| 供电电压 | DC 5V | DC 5V |
| 供电电流 | 1A | 1A |
| 尺寸 | 长*宽*高:70*70*26mm | 长*宽*高:95*94*48mm |
备注:
①X根据客户要求定制,例如定制长度为5 m,则型号表示为:Pzt-Pro-SM-5m
②工作频率与调制电压相关,工作频率越高,调制电压相应的要调小,反之亦然。可参照“5.调制信号输入推荐表”。
③请勿超出电压范围使用,人为损坏不在保修范围内。
PZT-SM系列

PZT-Pro系列调制信号输入推荐表
| 工作频率 | 调制电压输入值 | 调制波形 |
|---|---|---|
| 20kHz≥ | Vpp≤0.01V | 正弦波 |
| 【18kHz,19kHz】 | Vpp≤0.02V | 正弦波 |
| 【16kHz,17kHz】 | Vpp≤0.03V | 正弦波 |
| 【14kHz,15kHz】 | Vpp≤0.04V | 正弦波 |
| 【12kHz,13kHz】 | Vpp≤0.05V | 正弦波 |
| 【10kHz,11kHz】 | Vpp≤0.06V | 正弦波 |
| 【8kHz,9kHz】 | Vpp≤0.07V | 正弦波 |
| 【6kHz,7kHz】 | Vpp≤0.08V | 正弦波 |
| 【4kHz,5kHz】 | Vpp≤0.09V | 正弦波 |
| 【2kHz,3kHz】 | Vpp≤0.1V | 正弦波 |
| 【0.9kHz,1kHz】 | Vpp≤0.2V | 正弦波 |
| 【0.7kHz,0.8kHz】 | Vpp≤0.3V | 正弦波 |
| 【0.5kHz,0.6kHz】 | Vpp≤0.4V | 正弦波 |
| 【0.3kHz,0.4kHz】 | Vpp≤0.5V | 正弦波 |
| 【0.1kHz,0.2kHz】 | Vpp≤0.6V | 正弦波 |
| (5Hz,10Hz】 | Vpp≤1V | 正弦波 |
| 【1Hz,5Hz) | Vpp≤3V | 正弦波 |
| 【0.5Hz,1Hz) | Vpp≤5V | 正弦波 |
| 【0.1Hz,0.5Hz) | Vpp≤7V | 正弦波 |
| 【0.05Hz,0.1Hz) | Vpp≤9V | 正弦波 |
| 注1: 调制电压输入严禁超过10Vpp (±5V)。若因超限输入导致设备烧毁,将不予保修。注2: 表中Vpp为推荐值,因压电陶瓷管存在个体差异,若波形不稳,请微调Vpp以达到最佳状态。注3: 未列出的参数可根据“工作频率越大,调制电压输入Vpp越小”的规律自行设定,确保工作频率与输入电压处于限定区间即可。 | ||
