在气象监测的激光雷达产品中,1064nm这个波长是我们经常使用的波长。

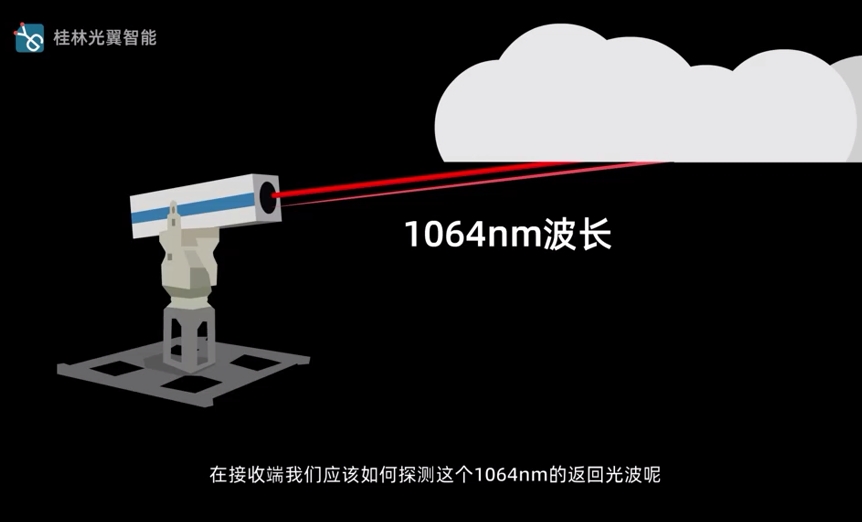

激光器通过发射装置,把1064nm的激光发射到空中,遇到云层或颗粒物后再反射返回,在接收端我们应该如何探测这个1064nm的返回光波呢?


激光发射至空中再返回来,由于距离很远,所以光的光功率也会衰减变小,同时返回的光斑会变大,为了接收大光斑并增大光功率,我们需要采用大口径的透镜进行收光并聚焦。

用大透镜聚焦之后的光再通过复杂的光学系统结构直接耦合到光电探测器上进行探测。也可以先耦合到一个多模的光纤中,然后再通过光纤接头耦合至我们的光电探测器上。

在光学结构准备就绪后,如何选择光电探测器?这个应用需要对1064nm的光具有高响应度,由于光非常微弱,所以需要APD光电探测器。我们针对该应用专门定制了一款1064增强的雪崩光电探测器,APD1064A系列光电探测器。

该系列的光电探测器,采用一颗800um大面积TO封装的硅APD光电二极管,由于光敏面积相对较大,所以非常的方便空间光直接对准,耦合至光敏面上。

如果您前端的光学系统是耦合至多模的光纤中,您可以通过FC法兰座子直接接入该光电探测器,因为在该光电探测器前面,我们预留了4个螺纹小孔,可以直接把一个FC法兰座用小螺钉固定。

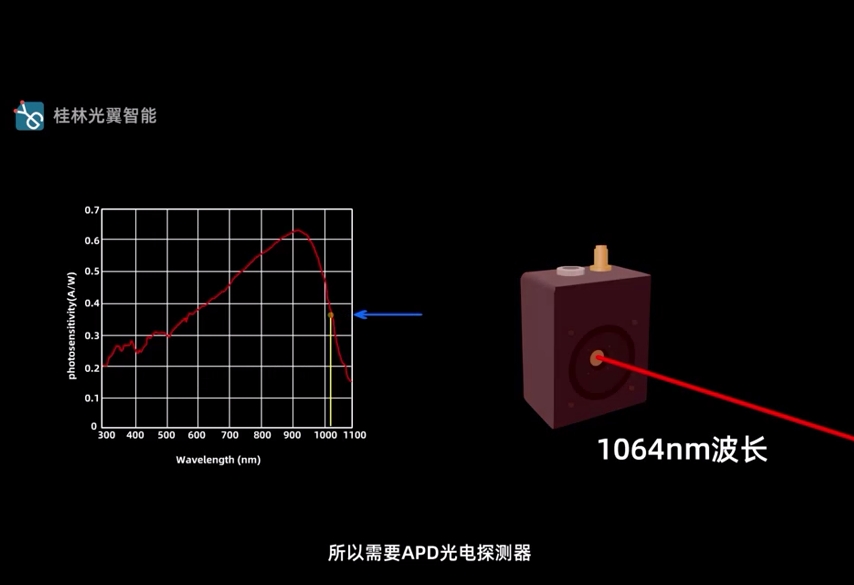

这款探测器采用硅材料的APD光电二极管,在1064nm处进行了增强,依然拥有0.36V/W的响应度。使得对1064nm的光反应及其灵敏。


该系列探测器拥有3个可选带宽,分别是10M,50M和200M,低带宽通常拥有更高的增益,同样光功率条件下,能输出更大的幅值,所以建议您选择跟您的实际应用的带宽更接近的型号。

在探测器的外部电源接口上,我们采用XS-3的航空插头,使得电源接口更牢固。输出信号通过SMA接口输出,可非常方便的通过SMA射频线连接至采集卡。

该系列探测器经过严苛的测试,在-20~60°的温度下,依然能够获得很好的输出效果,能够更好的适应外部环境。
