PIN放大光电探测器（光电接收组件）
PIN放大光电探测器把 PIN 光电二极管和低噪声跨阻放大电路做在同一模块里，把光功率转成可直接给示波器、DAQ 或后续电路使用的电压信号。相对不带放大的偏压探测器，弱光下输出幅度更高；相对 APD，结构更简单、温度稳定性更好，是激光检测、光纤通信、光纤传感与光学实验里最常用的通用型光电接收组件。本页型号覆盖光纤 FC（PD12 / CN-PD12）与空间光（PD610 / PD58），硅与铟镓砷可选，带宽从 kHz 到 1GHz，另有可调增益 OEM 板、荧光与 1654nm 气体探测规格，支持参数定制。
Si / InGaAs
光纤 FC · 空间光
kHz – 1GHz
固定增益 / 可调增益
国产化可选
PIN放大光电探测器型号
系列对照（按耦合方式选型）
带宽与增益互斥：要探测更弱的光，选低带宽或可调增益高档位；要看 ns 级脉冲或射频波形，选 PD12 / PD610 的 200M–1G 规格。下表为本分类的型号对照。
光纤耦合
| 型号 | 输入 | 波长 | 带宽 | 特点 |
|---|---|---|---|---|
| PD12 | FC | Si 400–1000nm / InGaAs 1000–1700nm | DC–50kHz 至 1GHz | 通用光纤接收，线性输出 |
| CN-PD12 | FC | Si 400–1000nm / InGaAs 1000–1700nm | 1M / 10M / 50M | 100% 国产化，可出承诺书 |
| PD13 | FC | 按规格 | 按规格 | AC/DC 独立输出，支持 4/8/16 通道定制 |
| PD11 | 光纤 | 按规格 | 按规格 | AC 耦合 |
空间光 / 大光敏
| 型号 | 输入 | 波长 | 光敏 / 结构 | 特点 |
|---|---|---|---|---|
| PD610 | 空间光 | Si 320–1100nm / InGaAs 1000–1700nm | 最大 3.2×3.6mm · 笼式 / SM1 | 70kHz–1GHz，实验室与光谱 |
| PD58 | 空间光 | 可见–近红外 | 5.8mm 大光敏 | 光斑大、对准要求低 |
荧光、气体、可调增益 OEM
| 型号 | 波长 | 形态 | 特点 |
|---|---|---|---|
| FLD02 | 荧光波段 | 模块 | 超高增益荧光探测 |
| FLD01 | 荧光波段 | USB 数字 | 内置 ADC，直接数字读出 |
| PD1650 | 900–1750nm | 模块 | 1654nm 气体线，约 1.0 A/W |
| PDAPCB1 | 320–1100nm Si | OEM 板 | 8 档可调增益，30mm 孔距 |
| PDAPCB10 | 190–1100nm Si | OEM 板 | 可调增益，嵌入笼式或自定义外壳 |
| PDAPCB4 | 800–1700nm InGaAs | OEM 板 | 近红外可调增益 |

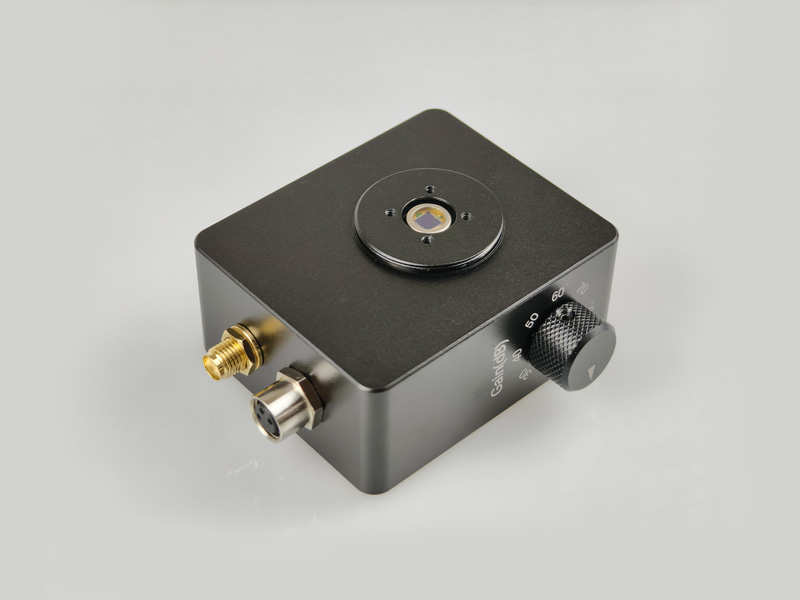

| PD510U | 190–1100nm | 模块 · SMA | 2.4×2.4mm，八档增益 |
| PD510A | 320–1100nm | 模块 · SMA | 3.6×3.6mm，八档增益 |
| PD510C | 800–1700nm | 模块 · SMA | 近红外可调，八档增益 |
如何选择 PIN 放大光电探测器
先选 PIN 还是 APD
能用 PIN 满足最小光功率时，优先 PIN：结电容结构简单，高低温更稳，价格也更低。回光只有 nW 量级、PIN 已经饱和下限不够，再看 APD 雪崩光电探测器。
再定波长、耦合、带宽
波长决定材料：可见到 1100nm 用 Si，1310/1550nm 用 InGaAs。光在光纤里用 FC，光斑在自由空间用空间光并核对光敏面。带宽按信号速率取够即可，多出来的带宽会吃掉增益。
完整步骤见 光电探测器模块如何选型。功率换算可用站点内的 mW / dBm 计算器。
典型应用
提取光源调制波形、拍频与 ns 级脉冲。光纤选 PD12 的 200M–1G 规格；空间光选 PD610。
1550nm 光纤接收选 PD12C 或 CN-PD12C。国产化项目用 CN-PD12，可出具承诺书。
DVS/DAS、光纤陀螺等系统的光电接收。光纤前端用 PD12 / CN-PD12；弱光不够再评估 APD。
FLD 系列做荧光；PD1650 针对 1654nm 气体线；PDAPCB 系列用于嵌入式电路板。
选型常见问题
PIN放大光电探测器和 APD 怎么选？
入射光在 μW 量级、要温度稳定，优先 PIN。光在 nW 量级、PIN 的最小光功率不够，再选 APD。不要在 PIN 还能用的时候上雪崩管。
带宽是不是越大越好？
不是。带宽和增益互斥。带宽取刚好覆盖信号频谱，把增益留给弱光，输出幅度和信噪比更好。
光纤接口和空间光如何选择？
已经在光纤里：FC。自由空间光斑、雷达回波、光学平台：空间光，并确认光敏面大于光斑。
硅 PIN 和铟镓砷 PIN 怎么按波长选？
400–1100nm 选 Si；800–1700nm（含 1310/1550/1654nm）选 InGaAs。
带放大和不带放大差在哪？
带放大模块内有跨阻运放，弱光也能出伏特量级电压。不带放大（偏压探测器）靠示波器 50Ω 把光电流变成电压。要幅值就选 PIN 放大；要极高带宽、光又比较强，再看偏压光电探测器。
