光纤无源光器件(MEMS 开关、环形器、耦合与 WDM)

光纤无源光器件承担分光、合波、隔离、衰减与路由等功能,是 DAS/DTS 传感光路、EDFA 通信子系统与实验室光纤平台的基础单元。桂林光翼智能提供 MEMS 可调衰减(VOA)与 1×N 光开关、1550nm 光环形器与隔离器、耦合分路器、DWDM、PBS/保偏耦合器,以及 DTS 专用拉曼 WDM 等模块,覆盖 O/C/L 波段,适配单模与保偏光纤。可与 DTS 测温DAS/DVSEDFA 等分类配套集成。

MEMS VOA · 光开关 环形器 · 隔离器 耦合 · DWDM PBS · 保偏 1310–1650 nm

光纤无源光器件型号

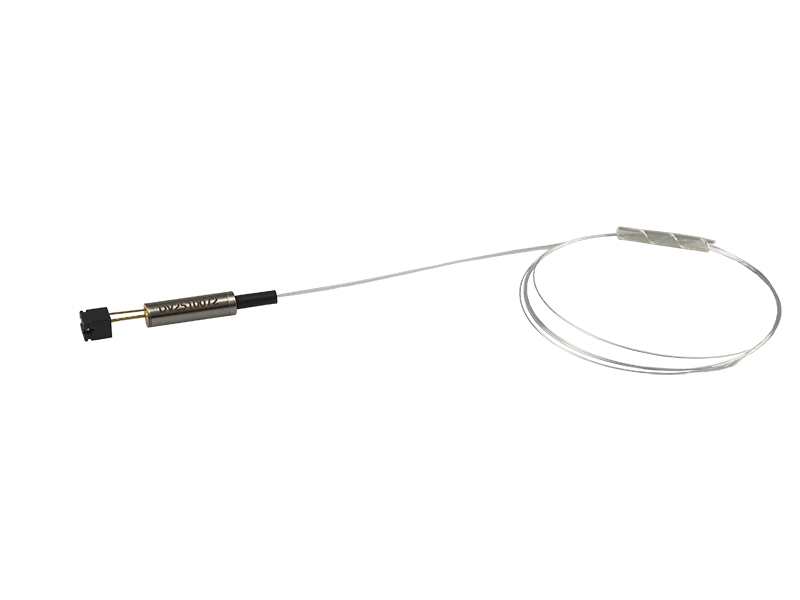

MEMS VOA 可调光衰减器

MVOA-A-B-C-D-E-F

MEMS VOA 可调光衰减器

MEMS · 电控衰减 · WDM/EDFA/仪表

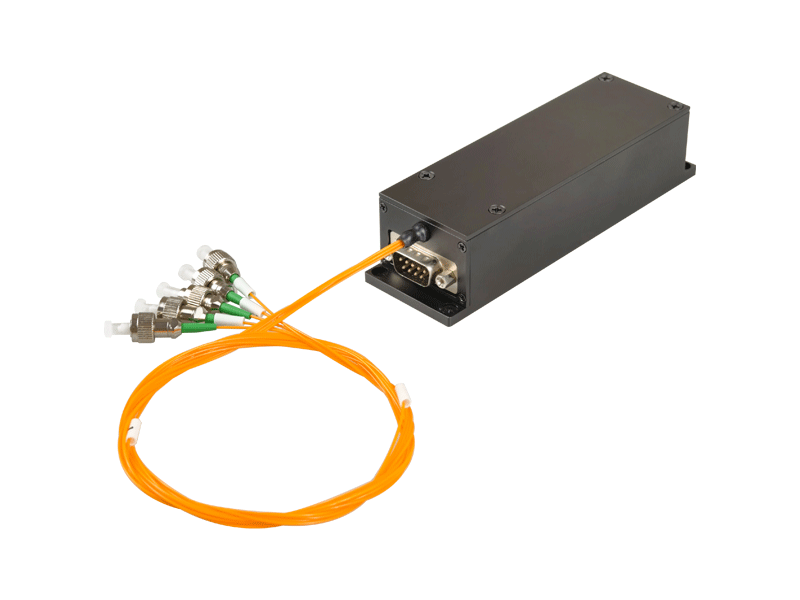

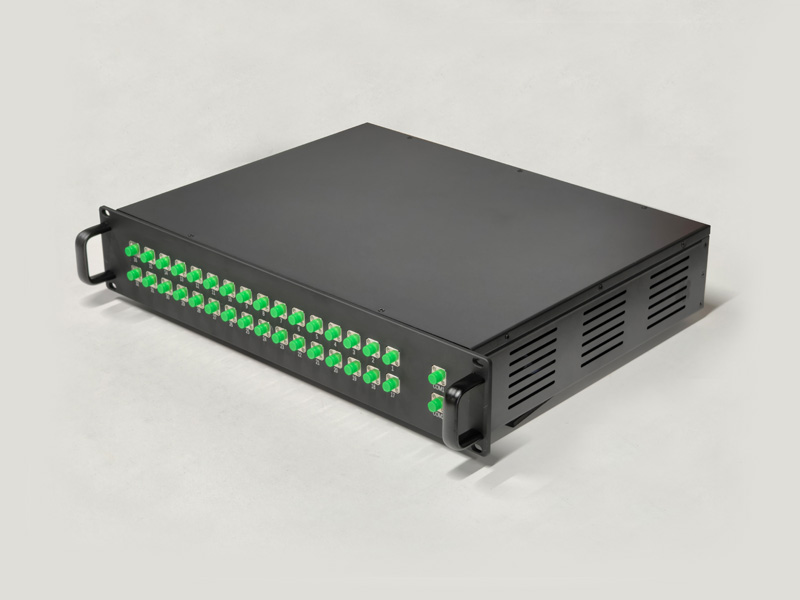

MEMS 1×N 光开关

MEMS 1×N

MEMS 1×N 光开关模块 DTS光开关

1×N 切换 · O/C/L 波段 · 传感/数据中心

DTS专用1x3拉曼WDM

WDM-1-3-2

DTS专用1x3拉曼WDM

拉曼 WDM · 1×3 · DTS 光路

YG-FCIR 光环形器

YG-FCIR

1550nm 光环形器 三端口

三端口 · 低插损 · DAS/DTS/EDFA

YG-WBC 光分路器耦合器

YG-WBC

光分路器 耦合器 (50:50/90:10等)

1×2/2×2 · 分光比 50:50–1:99 · 单模

YG-PIIS 隔离器

YG-PIIS

隔离器 1310,1450,1480,1550nm

高隔离 · 低 PDL · 激光器/EDFA 保护

YG-DWDM

YG-DWDM

1x2 DWDM(100G/200G)

DWDM · 100G/200G 信道间隔

YG-MOVA 手动VOA

YG-MOVA

VOA可变光学衰减器 手动 单模

手动 VOA · 单模 · 实验室调试

PBS 偏振分束器

PBS

PBS偏振分束器/合束器

偏振分束/合束 · 相干/保偏光路

PMFC 保偏耦合器

PMFC

保偏耦合器

保偏 · 分光/合光 · 偏振维持

系列对照(按功能选型)

MEMS 器件用于电控调节与路由;无源器件用于固定分光、隔离与合波。下表为本分类全部型号。

MEMS 有源模块

型号类型特点
MVOAMEMS VOA电控光功率衰减,WDM/EDFA 增益控制
MEMS 1×N光开关快速 1×N 路由,DTS 多路切换、数据中心

环形器 · 隔离器 · 耦合

型号类型特点
YG-FCIR光环形器1550nm 三端口,发射/接收合纤
YG-PIIS隔离器1310–1550nm,高隔离保护激光器
YG-WBC耦合器1×2/2×2,分光比 50:50–1:99
YG-MOVA手动 VOA单模手动衰减,实验室调光

WDM · 偏振 · 保偏

型号类型特点
YG-DWDMDWDM1×2,100G/200G 间隔
WDM-1-3-2拉曼 WDMDTS 专用 1×3 拉曼合分
PBS偏振分束/合束偏振敏感光路,相干探测辅助
PMFC保偏耦合器保偏分光/合光,维持轴对准

如何选择光纤无源光器件

传感光路常用组合

DAS/DTS 发射链常见:隔离器保护激光 → 环形器合收发 → 耦合器分监测光 →(DTS)拉曼 WDM 分离 Stokes/Anti-Stokes。多路 DTS 传感光纤切换用 MEMS 1×N;功率匹配用 MEMS VOA 或实验室手动 YG-MOVA。

单模与保偏

普通 SMF-28 链路选 YG-WBC、YG-FCIR 等单模器件。输入为保偏激光或下游为偏振分集相干探测时,选 PMFC 与 PBS,并与 平衡探测器 光路轴对齐要求一致。

典型应用

DAS / DTS 光路集成

环形器、拉曼 WDM、MEMS 光开关构成传感发射接收与多路切换,见 DTS / DVS/DAS 方案

EDFA 与通信子系统

隔离器、VOA、DWDM 用于放大器链路与 WDM 网络,配合 EDFA 模块

实验室与仪表

手动 VOA、耦合器做光功率分配与调试;MEMS VOA 用于自动增益控制。

相干与保偏系统

PBS、保偏耦合器维持偏振,用于外差探测与保偏激光分束。

选型常见问题

「光器件」和本页产品范围是什么?

本页为光纤无源(及 MEMS 可调)功能模块,不含激光器、探测器、EDFA 等有源整机。有源模块请见对应分类页。

光环形器和耦合器能互换吗?

不能。环形器为单向三端口,专用于发射脉冲与回波分离;耦合器为分光比固定的 1×2/2×2 分路。DAS/DTS 收发合纤必须用环形器(或等效光路)。

MEMS VOA 和手动 VOA 怎么选?

需要软件控制、自动功率均衡或闭环增益选 MEMS VOA(MVOA)。一次性实验室调光、成本敏感选手动 YG-MOVA。
