光缆故障寻线仪-定位光缆故障点
结合 DVS 振动感知与 OTDR 原理，快速定位光缆链路故障点。
系统简介

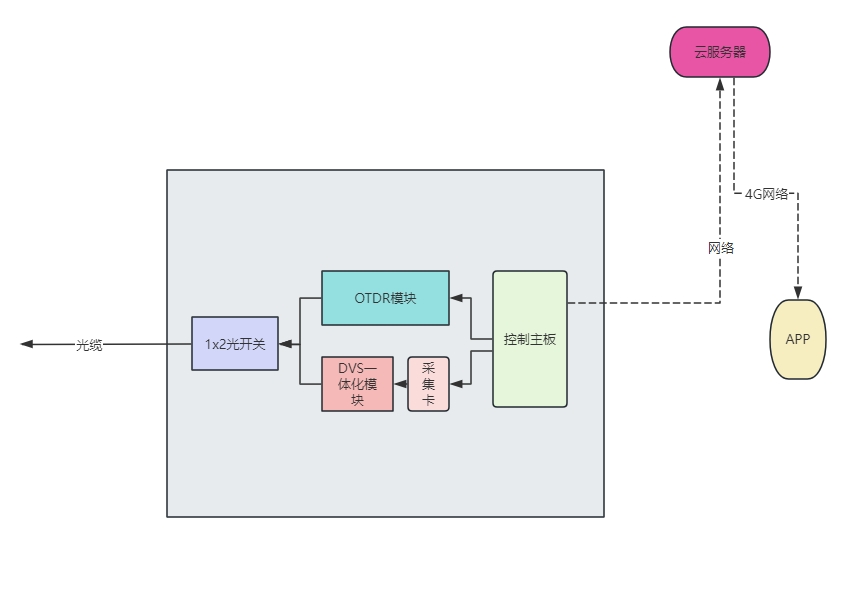

光缆故障寻线仪又名光缆故障定位仪，光缆普查仪，仪器的实现原理是通过分布式光纤振动DVS和OTDR进行光缆链路故障点的定位和查找。

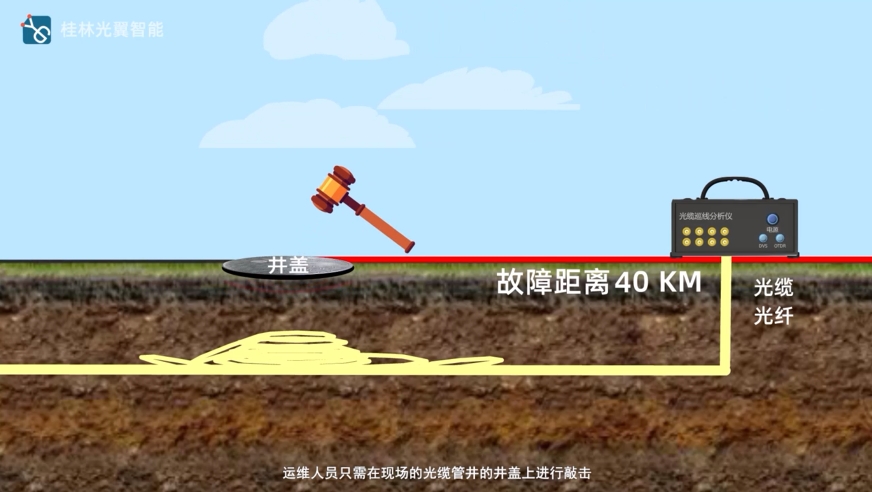

OTDR用于测量光纤链路的质量，可以检测到光纤链路衰减，接头位置。 DVS能够对振动进行感知，通过光缆振动快速检测到故障点位置。
核心模块产品
| 模块实拍图 | 产品名称 | 型号及描述 |
|---|---|---|
 |

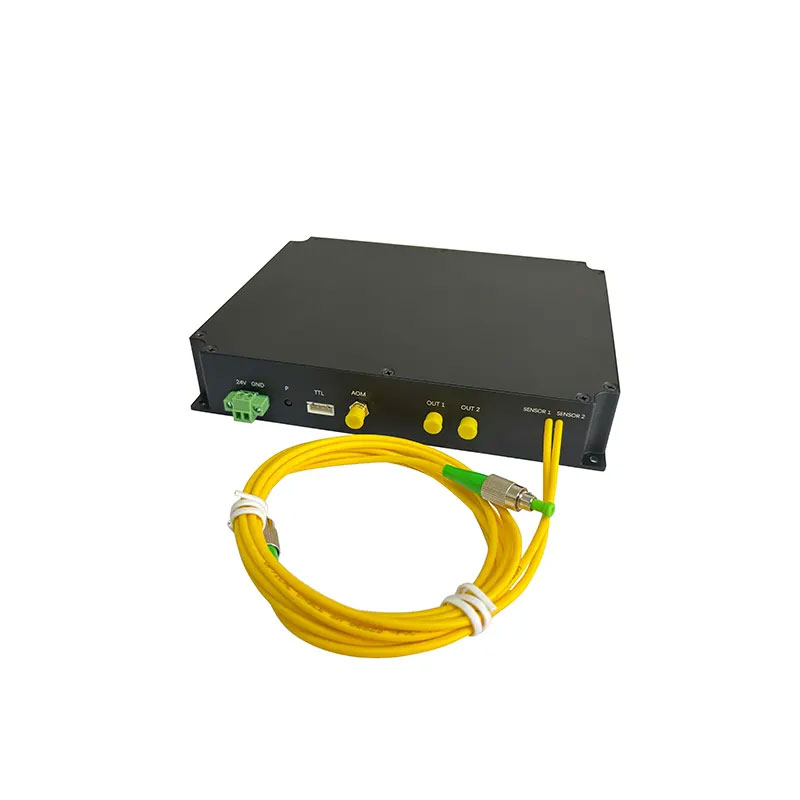

DVS一体化模块 | 距离：20km/40km, 通道数：1; DVS一体化模块集成了3K窄线宽光纤激光器，AOM声光调节器，脉冲EDFA，光环形器 |
 |

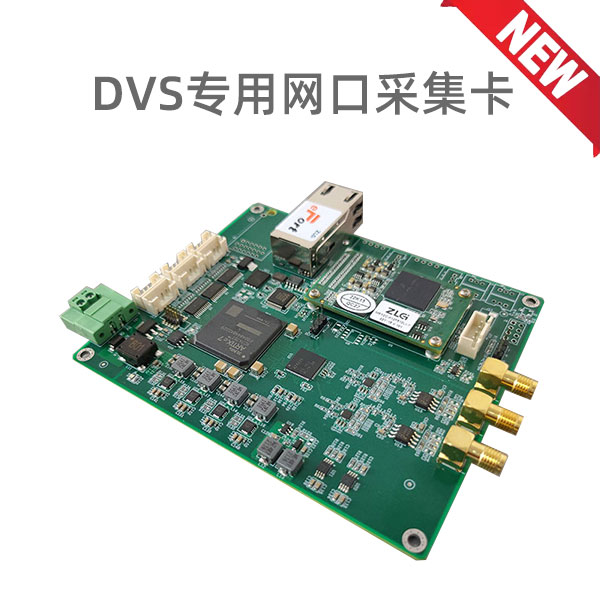

便携式DVS专用的小尺寸数据采集卡 | 100MSps采样率，12bits，DVS专用采集卡，内置差分算法，千兆网口 |
 |

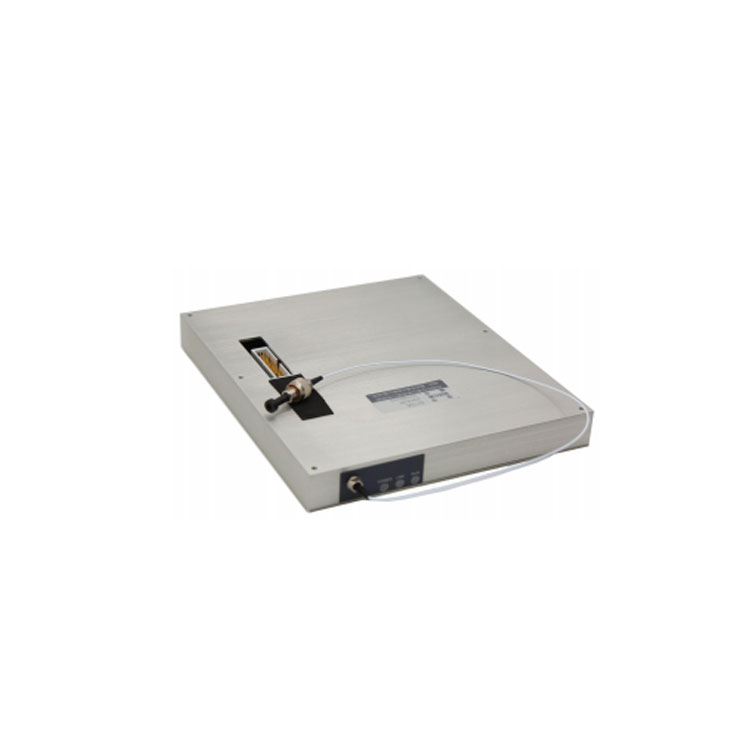

OTDR模块 | 小尺寸OTDR模块，动态范围36db |
 |

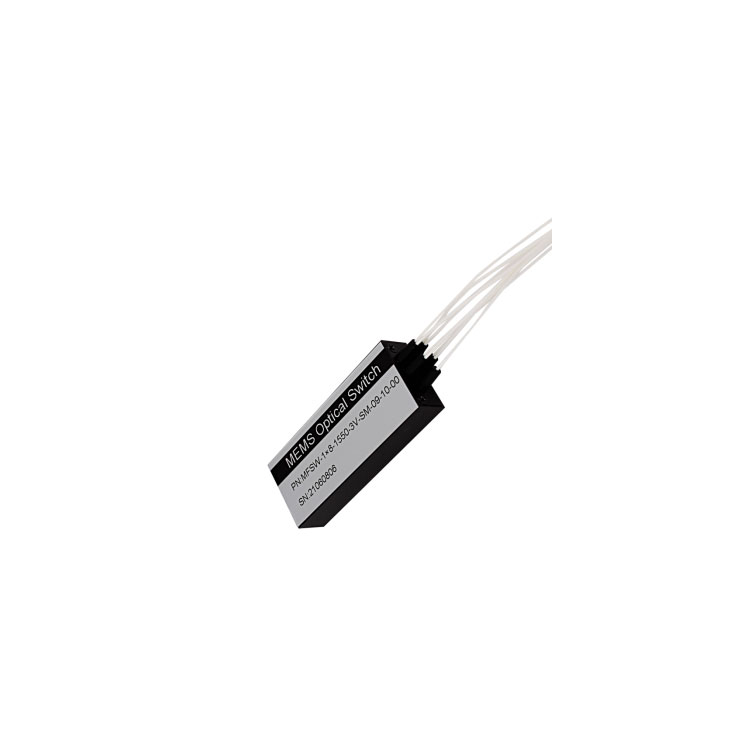

光开关 | 光开关切换光路 |
