EDFA掺铒光纤放大器模块

C波段1525nm-1605nm,40dB增益弱光信号放大。


掺铒光纤放大器(EDFA)是一种高性能、小尺寸的光纤放大器产品。 该EDFA模块内部使用稳定的980nm泵浦激光器提供能量,集成高稳定性的WDM波分复用器、隔离器及高增益掺铒光纤,可直接对某一波长的光信号进行放大。

产品内部采用独特的温度控制技术,使得模块具有优异的温度适特性,能适应严苛的工作环境温度。 该产品具有高可靠性、高输出光功率、高增益、低噪声等优点。采用5V直流供电,体积小巧,易于集成到系统中,使用灵活的人机接口形式,通过RS232串口可以方便设置EDFA内部参数,实现模块内的实时参数监控,实现线路远程管理和控制,方便客户使用。

EDFA掺铒光纤放大器模块


特性

  • 低噪声
  • 增益高,增益平坦度好
  • 输出功率大
  • 温度适应性好

应用

  • 光纤传感
  • 光纤通信
  • 实验室,科研


规格参数

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
sales@glgyzn.com

mw, dbm功率计算器 温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

参数最小值典型值最大值单位
工作波长152515501605nm
输入功率-45-40-35dBm
饱和输出功率0dBm
增益40dB
噪声系数<5.5dB
偏振相关增益0.5dB
偏振模色散0.5ps
工作电压4.555.5V
光学接口类型FC/APC
外部控制接口RS232
工作温度-2060C
存储温度-4080°C
尺寸202*155*23(L*W*H)MM

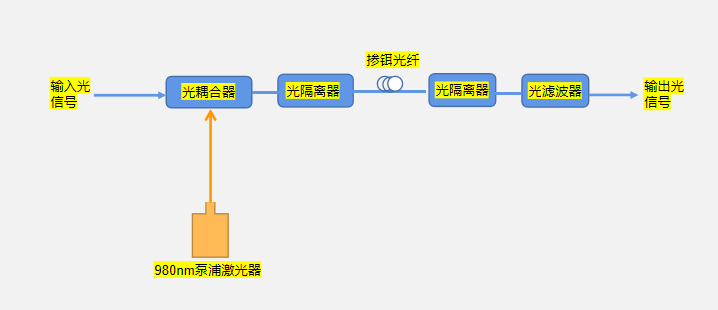

原理图

EDFA原理图

外形寸尺
