定制板卡式DVS模块用于光缆监测系统

产品概述：

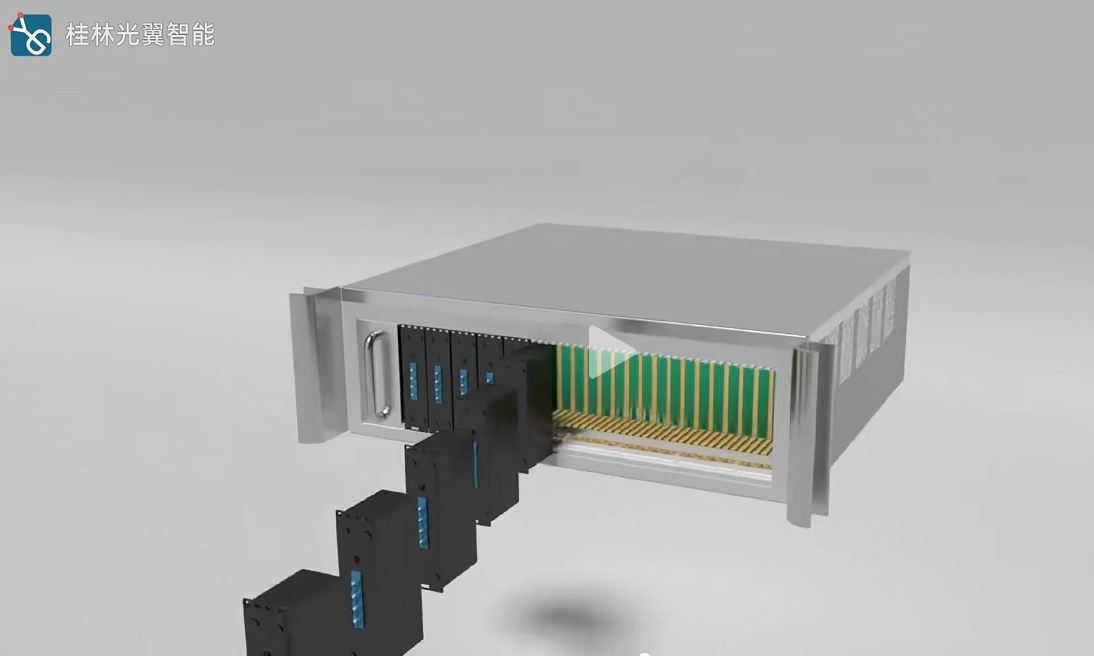

定制DVS板卡用于光缆监测系统，把分布式光纤振动DVS系统的光路硬件和DVS采集卡进行集成，根据机箱尺寸定制设计DVS模块尺寸。

关键词： DVS板卡 DVS模块 DVS采集卡定制DVS模块

产品型号：GY-DVS-BD-60-2

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

概述

定制DVS模块适用于对机箱尺寸有特殊要求的客户，我们可以根据客户提供的机箱尺寸设计DVS模块。把分布式光纤振动DVS系统的光路硬件和DVS采集卡进行集成，通过千兆以太网对外输出信号。模块尺寸小，适合用于光纤监测系统设备，光缆寻线仪等定制化设备。

特性

定制化需求，根据客户的机箱尺寸进行定制化设计。
高集成度（UNL，AOM，EDFA，BPD，采集卡）
振动数据信息千兆网口输出

应用

光缆监测设备
φ-OTDR 系统
DVS分布式振动监测
光缆寻线仪，便携式设备

性能参数

表2-1 性能参数表

DVS-A集成模块	最小值	典型值	最大值	单位	备注
功率	17	18	23	W
工作电压		24		V	DC
工作温度	-20		60	℃
存储温度	-30		70	℃
模块参数	最小值	典型值	最大值	单位	备注
测量距离			40	km
脉冲宽度	50		500	ns
预热时间		<10		Min
工作电压	4.8		5.2	V	DC
功率	3.5	9	15	W
工作温度	-20		60	℃
存储温度	-30		70	℃
通信接口	RS-232
通信协议	Modbus-RTU
超窄线宽光源	最小值	典型值	最大值	单位	备注
工作波长	1530	1550	1570	nm
输出功率		10	13	dBm
线宽		<3		kHz
相对强度噪声		<120		dB/Hz
波长漂移		±1		pm
功率稳定度			±2%		全温范围
边模抑制比	60			dB
脉冲EDFA	最小值	典型值	最大值	单位	备注
工作波长范围		1550.12		nm
输入峰值光功率		10		dBm
输入平均光功率	-35	-30		dBm
输出峰值光功率		23		dBm
输出平均光功率			0	dBm
重复频率			100	kHz
噪声系数		5.5		dB
偏振相关增益			0.5	dB
偏振模色散			0.5	ps
声光调制器	最小值	典型值	最大值	单位	备注
工作波长范围	1520	1550	1580	nm
平均光功率			0.5	W
最大脉冲光功率			0.5	kW
插入损耗		2.5	3	dB
消光比	50			dB
上升/下降时间			30	ns
频率		80		MHz
驻波比		1.2:1
输入阻抗		50		Ω
射频功率		2.5		W
频移		80		MHz
平衡探测器	最小值	典型值	最大值	单位	备注
带宽		80		MHz
增益		80		kV/A
NEP			30	pW/Sqrt(Hz)
数据采集卡	最小值	典型值	最大值	单位	备注
采样率		100		MSps
位数		12		bits
模拟带宽			50	MHz
输入阻抗		50		Ω
偏压电压	-1		1	V	可设置
SFDR		88		dBc
通道数		1	2
输出接口	RJ45，千兆以太网
IP地址	192.168.137.2
端口	6002
传输协议	UDP
光纤传感解调算法	支持

定制实例

机械尺寸图

以下为集成模块的尺寸图，模块整体尺寸为 190*150*33mm，不含连接器及光纤，为了确保模块的散热性能，在安装该模块时，应该确保有良好的通风环境。光纤法兰及同轴接头，在不使用的时候请使用相应的保护帽将其保护起来，以免弄脏接头。

原理框图

接口定义

DVS-A集成模块接口定义如下表。

接口类型	丝印	说明
绿色插拔端子	24V	直流电源+24V供电
绿色插拔端子	GND	直流电源GND
白色插拔端子	COM	串口，TTL电平，与电脑通信用于调整参数
光纤接口	Sensor1	接传感光纤1，默认FC/APC接头，单通道产品使用此接口
光纤接口	Sensor2	接传感光纤2，默认FC/APC接头
网络接口	OUT1	模块通道1网络输出信号，单通道产品使用此接口
网络接口	OUT2	模块通道2输出信号

接口协议请咨询黄工。

订货信息

产品类别	探测距离	通道数
GY-DVS：定制化DVS模块+采集卡	40：40km	1:1通道
	60：60km	2:2通道

例如：探测距离为40km，1通道的DVS模块，具体型号为：GY-DVS-BD-40-1
