DIY可扩展分布式光纤传感光路模块

产品概述：

该模块内部包含了窄线宽激光器(<3k)，1x2光分路器，声光调制器，EDFA掺铒光纤放大器，VOA在线光衰减器，光环形器，2x2的光耦合器，BPD平衡光电探测器。但是接头都留置于外面，用户可以根据自己的光路需要自己连接组合光路。

关键词： 自由集成模块 DIY光纤传感光路可扩展DAS模块

产品型号：DIY-DAS-MODULE

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

适合用户

1　分布式光纤传感的科研客户，前期需要成熟的DAS进行测试及使用，后期期望再对光路进行升级的客户。
２　期望对自己的分布式光纤传感系统做一些光路创新，比如说做成直接探测光路，相干探测光路，DAS或者BOTDA方向的厂商。

特性

高级程度的同时保留了开放性（集成了激光器，AOM，BPD，EDFA，以及必要的光器件）
光器件模块的接口留置于模块外部，方便扩展及器件复用。
本身是一个非常成熟稳定的DAS光模块
集成在一个模块中，方便携带，易于集成于机箱之中。

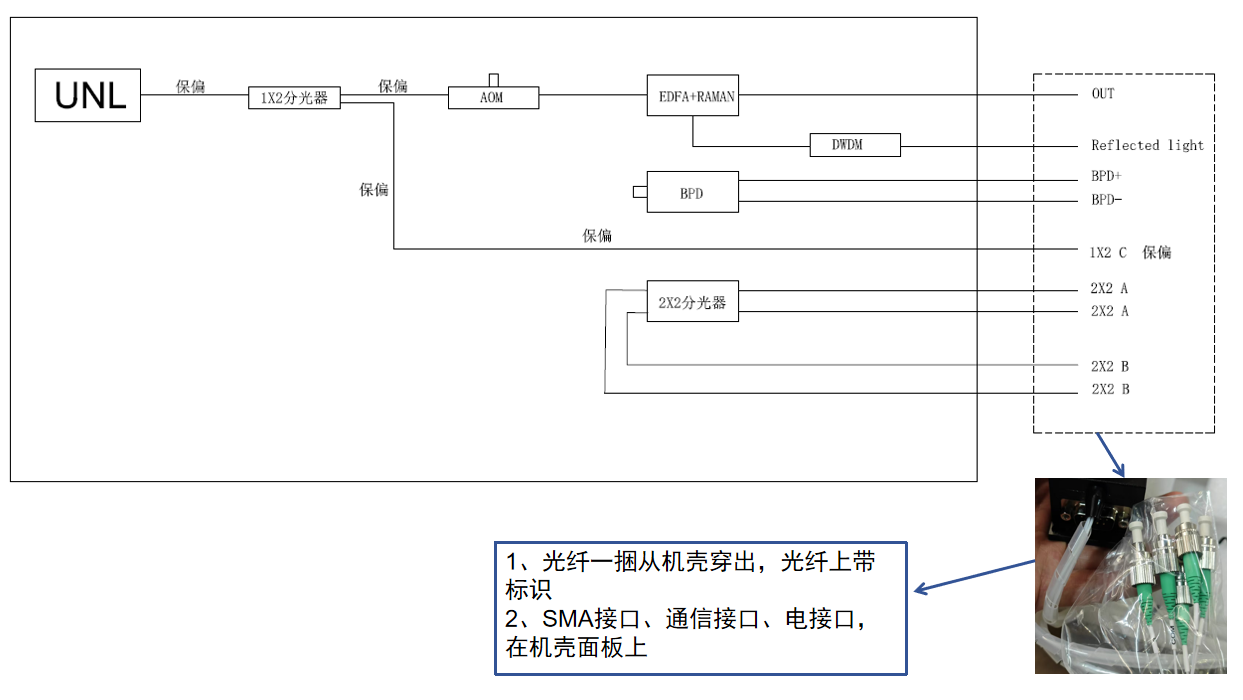

线路图

器件参数

模块参数	最小值	典型值	最大值	单位	备注
测量距离			60	km
脉冲宽度	50		500	ns
预热时间		<10		Min
工作电压	4.8		5.2	V
功率	3.5	9	15	W
工作温度	-20		60	℃
存储温度	-30		70	℃
通信接口	RS-232
通信协议	Modbus-RTU
超窄线宽光源	最小值	典型值	最大值	单位	备注
工作波长	1530	1550	1570	nm
输出功率		10	13	dBm
线宽		<3		kHz
相对强度噪声		<120		dB/Hz
波长漂移		±1		pm
功率稳定度			±2%		全温范围
边模抑制比	60			dB
脉冲EDFA	最小值	典型值	最大值	单位	备注
工作波长范围		1550.12		nm
输入峰值光功率		10		dBm
输入平均光功率	-35	-30		dBm
输出峰值光功率		23		dBm
输出平均光功率			0	dBm
重复频率			100	kHz
噪声系数		5.5		dB
偏振相关增益			0.5	dB
偏振模色散			0.5	ps
声光调制器	最小值	典型值	最大值	单位	备注
工作波长范围	1520	1550	1580	nm
平均光功率			0.5	W
最大脉冲光功率			0.5	kW
插入损耗		2.5	3	dB
消光比	50			dB
上升/下降时间			30	ns
频率		80		MHz
驻波比		1.2:1
输入阻抗		50		Ω
射频功率		2.5		W
频移		80		MHz
拉曼放大器	最小值	典型值	最大值	单位	备注
激光器波长		1455		nm
输出功率范围		25	27	dBm
平衡探测器	最小值	典型值	最大值	单位	备注
带宽		80		MHz
增益		80		kV/A
NEP			30	pW/Sqrt(Hz)

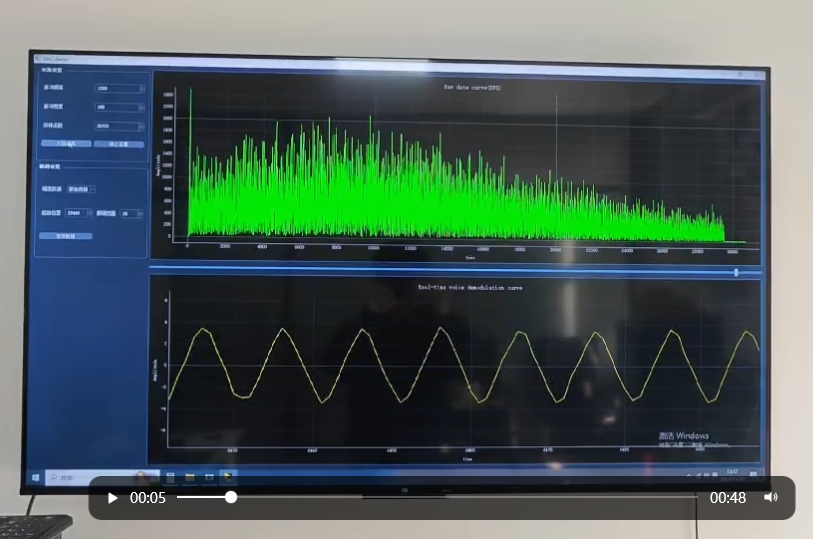

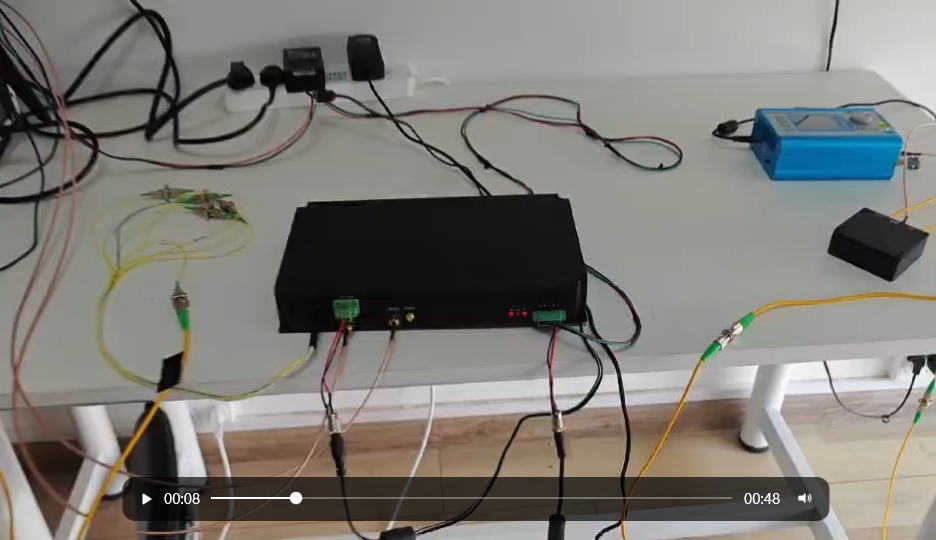

实测视频截图
６０ｋｍ

DAS一体化模块选型表

型号	类型	通道数	监测距离	中频	激光器	特点	连接
GY-DAS-V4-40-1-A80	常规单模型	1	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-2-A80	常规单模型	2	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-1-A200	常规单模型	1	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-2-A200	常规单模型	2	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-1-A80-1k	常规单模型	1	≤40km	80M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-40-1-A200-1k	常规单模型	1	≤40km	200M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-60-1-A80	常规单模型	1	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-2-A80	常规单模型	2	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-1-A200	常规单模型	1	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-V4-60-2-A200	常规单模型	2	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-80M	窄脉冲	1	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-80M	窄脉冲	2	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-1-200M	窄脉冲	1	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-200M	窄脉冲	2	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-RF-1-1-40-80	全时钟同步	1	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-80	全时钟同步	2	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-80	全时钟同步	1	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-80	全时钟同步	2	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-1-40-200	全时钟同步	1	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-200	全时钟同步	2	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-200	全时钟同步	1	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-200	全时钟同步	2	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-CFS-40-250-1	全集成模块	1	≤40km	80M	<3kHz	DAS光路+采集卡+体积小	[查看详情]
GY-DAS-CFS-40-250-2	全集成模块	2	≤40km	80M	<3kHz	全集成2路	[查看详情]
GY-DAS-CFS-60-250-1	全集成模块	1	≤60km	80M	<3kHz	距离长	[查看详情]
GY-DAS-CFS-60-250-2	全集成模块	2	≤60km	80M	<3kHz	距离长	[查看详情]

采集卡选型表

产品型号	采样率	通道数	接口类型	核心功能特性	典型应用	选型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性价比之选	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2480-E	250M	2通道	千兆以太网 (RJ45)	DAS高速采集性价比之选	分布式声学传感 (DAS)，测风雷达	[查看详情]
GY-DAQ-2480-OE	250M	2通道	万兆光口 (Spf+ 10G)	光口传输，边缘部署	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解调高分辨率	高精度DAS系统	[查看详情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG扫频源一体化方案	啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统	[查看详情]
DTS-ETH-250M-2	250M	2通道	千兆以太网 (RJ45)	DTS测温专用优化低噪声设计	分布式温度传感 (DTS)，气象雷达	[查看详情]
DVS-ETH-100M-2	100M	2通道	千兆以太网 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纤振动传感 (DVS)	[查看详情]
