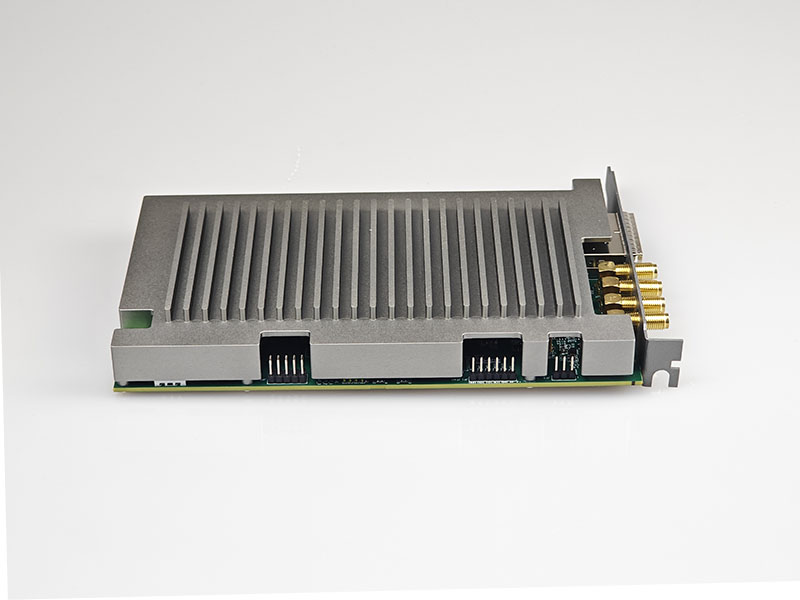

1G高速采集卡 16bit双通道同步采样 DVS/DAS用
产品概述：DVS/DAS专用的1GSps高速采集卡，PCIE接口，16bitps 双通道同步采样，触发输出/输入脉冲，适用于高级的分布式光纤DVS/DAS系统。
产品型号：GY-DAS-1000-DAQ
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
规 格
- 16bits双通道同步实时采样
- 1GSps采样率
- 直流耦合，50Ω输入阻抗
- 1.9Vpp输入电压范围，0-250MHz模拟带宽
- 高达89dBc SFDR
- 触发输出/输入脉冲，16通道数字IO
- PCI Express x8 Lane高速传输接口
- 2GB DDR3高速数据缓存
概述
这是一款PCIe x8 Lane、双通道、16bits分辨率的高速数据采集卡，采样率1GSps。板载XC7K325T高性能FPGA芯片，具有丰富的乘法器和RAM资源。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传。驱动程序具有良好的兼容性，支持WIN7、WIN8、WIN10的32/64bits多个版本。
技术规格
| 输入通道 | |||
|---|---|---|---|
| 输入通道数 | 2 | ||
| 输入阻抗 | 50±1% | Ω | |
| 输入信号范围 | 1.9Vp-p | ||
| 输入耦合方式 | DC（可定制AC耦合） | ||
| 分辨率 | 16 | bits | |
| 带宽(-3dB) | 0-250(可定制其他带宽) | MHz | |
| 无杂散动态范围（SFDR） | -1dBFS输入/1GSps | ||
| fIN=100MHz fIN=170MHz | 86 | dBc | |
| 88 | dBc | ||
| 信噪比（SNR） | -1dBFS输入/1GSps | ||
| fIN=100MHz fIN=170MHz | 70.6 | dBFS | |
| 71.5 | dBFS | ||
| 平均噪声密度 | -142 | dBm/Hz | |
| 内部参考时钟 | |||
| 频率 | 10 | MHz | |
| 稳定度 | ±0.5（-20-60℃） | ppm | |
| 触发输出 | |||
| 高电平电压 | 3(50Ω负载) | V | |
| 脉冲宽度分辨率 | 4 | nS | |
| 最小脉冲宽度 | 4 | nS | |
| 数字输入/输出 | |||
| 通道数 | 16 | ||
| 电平标准 | 3.3V LVTTL | ||
| 输出驱动能力 | 8（MAX） | mA | |
| 信号速率 | 50（MAX） | Mbps | |
| 板载缓存 | 2 | GB（DDR3L） | |
供电及功耗
- 供电电压：12V（金手指供电）
- 功耗：20W（Max）
温度范围
- 工作温度：-20~60℃
- 存储温度：-40~85℃
