1550nm声光调制器 10ns上升时间 200M移频

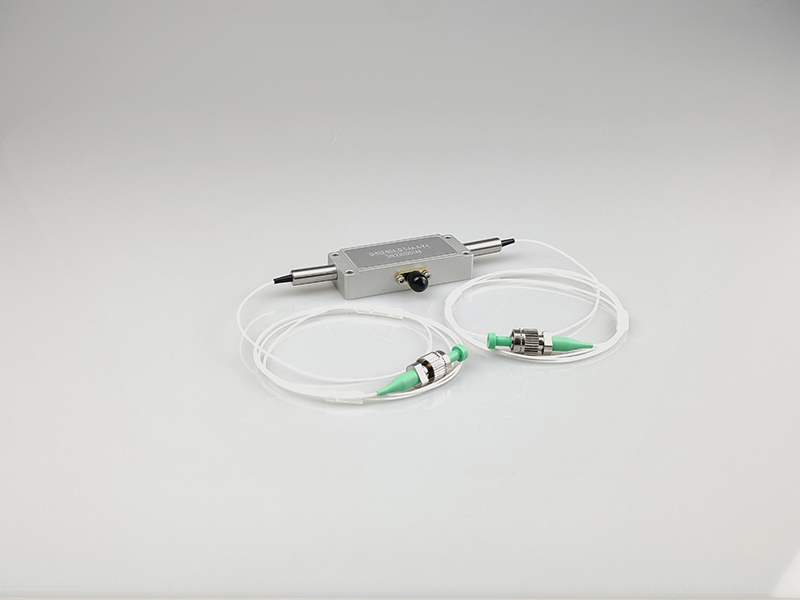

产品概述：GY-AOM-1550-200-A是一款1550nm的光纤耦合声光调制器，上升时间为10ns，理论可以调制出20ns的脉宽，可用于分布式光纤声传感系统进行脉冲调制。
产品型号：GY-AOM-1550-200-A
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
描述
该声光调制器（AOM）为单模光纤耦合的调制器，调制器的调制输入信号为TTL，固定200M移频，上升时间为10ns，可以调制出20ns的脉宽，可以用于高空间分辨率的DAS系统中用于脉冲光调制。
声光调制器的供电电压需要24V，光纤为SMF-28e的单模光纤。
规格参数
| 参数Parameter | Unit | Min | Max | Typical | Comments |
|---|---|---|---|---|---|
| 材料 Material | TeO2 | ||||
| 波长 Wavelength | nm | 1500 | 1600 | 1550 | |
| 承受光功率 Average optical power handling | W | 0.5 | |||
| 峰值光功率 Peak(pulse)optical power handling | kW | 0.5 | |||
| 声速 Ultrasonic Velocity | m/s | 4200 | |||
| 插入损耗 Insertion Loss | dB | 5 | |||
| 偏振消光比 PER | dB | - | - | - | |
| 开光消光比 ER(1st order on/off) | dB | 60 | |||
| 回波损耗 Return Loss(RF ON) | dB | 40 | |||
| 上升/下降沿时间 Rise-time/Fall-time: | ns | 10 | (10%-90%) | ||
| 中心频率 Frequency | MHz | 200 | |||
| 移频频率 Frequency Shift | MHz | +200 | 默认+200,可定做-200 | ||
| 驱动功率 Radio Frequency Power | W | 2.5 | |||
| 电压驻波比 VSWR | 1.5:1 | ||||
| 输入阻抗 Input Impedance | Ω | 50 | |||
| 射频接头 Device Interface | SMA | ||||
| 光纤类型 Fibre Type | SMF-28e | ||||
| 光纤长度 Fibre Length | m | 1 | |||
| 光纤接头 Fibre Termination | FC/APC | ||||
| 工作温度 Working temperature | ℃ | -20~60 | |||
| 储存温度 Storage Temperature | ℃ | -30~70 |

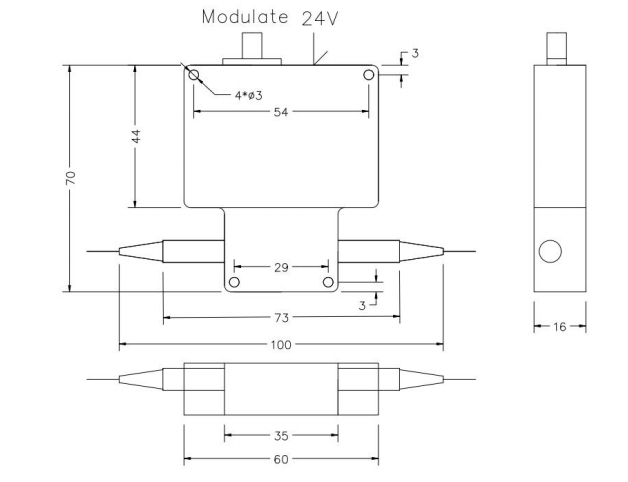

尺寸图纸
