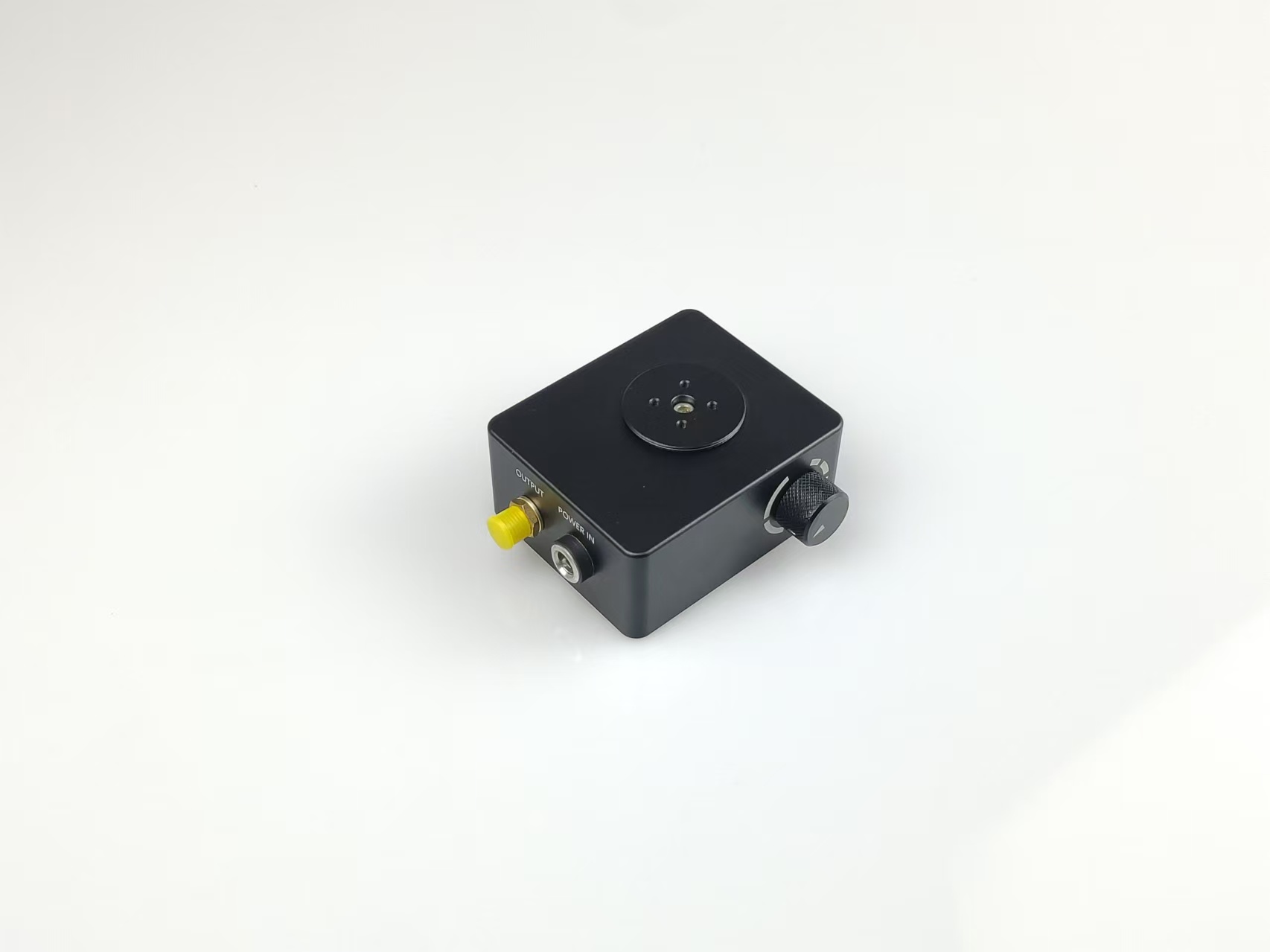

APD430C 空间光APD雪崩光电探测器模块 适合用于激光雷达 弱光探测

上一代产品,规格书未同步,点击查看最新版本
产品概述:

APD430C系列空间光APD雪崩光电探测器模块,采用材料为InGaAs的高性能光电二极管,内置精密的模拟放大电路及温度补偿算法,对800-1700nm波长响应,适合用于激光雷达,弱光探测等应用。

关键词: APD430C 800-1700nm 自由空间光 激光雷达 apd光电探测模块 空间光输入
产品型号:APD430C
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


特性

  • 参数对标进口,高性价比!
  • M因子可调节(选配)
  • M 因子温度补偿
  • APD 过流保护
  • 低噪声高增益
  • DC12V单电源供电
  • 全金属外壳,屏蔽性能优良
  • M6 螺纹孔,便于安装
  • SMA输出
  • 支持定制
  • 自由空间耦合,30mm光学笼式系统安装孔

应用

  • 探测超弱光信号
  • 探测快速激光脉冲
  • 激光雷达
  • 无损检测
  • 工业测试

规格参数:

属性APD410C-10M
APD130C-50MAPD430C-200M
APD430C-400M
材料InGaAs
InGaAsInGaAs
InGaAs
光谱范围1000-1700nm
1000-1700nm1000-1700nm
1000-1700nm
输入接口自由空间光(FC选配)
自由空间光(FC选配)自由空间光(FC选配)
自由空间光(FC选配)
光敏面直径500um500um200um200um
响应度18A/W @ 1550nm (M = 20)
18A/W @ 1550nm (M = 20)18A/W @ 1550nm (M = 20)
18A/W @ 1550nm (M = 20)
带宽DC-10MHz
DC-50MHzDC-200MHz
DC-400MHz
上升时间36ns9ns1.8ns0.9ns
最大转换增益9.8x10^6V/W
2.0x10^6V/W4.0x10^5V/W
1.8x10^5V/W
综合噪声2.3nW(RMS)
5.5nW(RMS)21nW(RMS)
40nW(RMS)
饱和光功率0.3uW
1.5uW
7.5uW
16.7uW
噪声电压 @ 50欧负载<18mVpp
<15mVpp<12mVpp
<18mVpp
最大输出幅度@HiZ3.0V
3.0V3.0V
3.0V
工作电压9-12VDC
9-12VDC9-12VDC
9-12VDC
工作电流<200mA
<200mA<200mA
<200mA
输出接头SMA
SMASMA
SMA
输出阻抗50Ω
50Ω50Ω
50Ω
输出耦合方式DC
DCDC
DC
工作温度-20~60℃
-20~60℃-20~60℃
-20~60℃
存储温度-40~85℃
-40~85℃-40~85℃
-40~85℃
外形尺寸60mm x 50mm x 32mm(长x宽x厚)
60mm x 50mm x 32mm(长x宽x厚)60mm x 50mm x 32mm(长x宽x厚)
60mm x 50mm x 32mm(长x宽x厚)

响应曲线

APD430C响应曲线

外形尺寸

外形尺寸


测试截图

APD430-200M截图

APD430-200M截图
