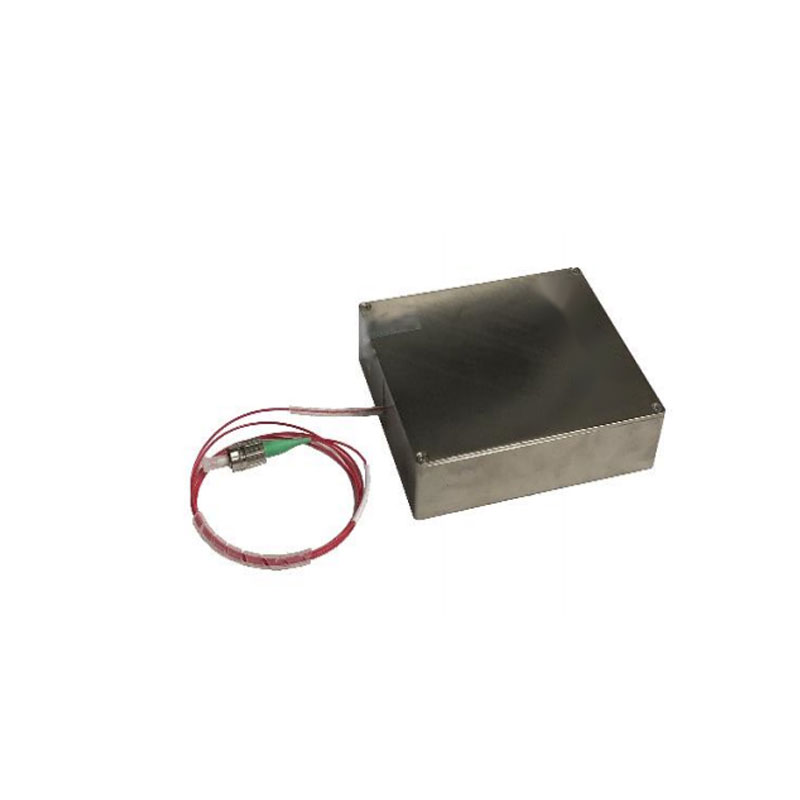

分布式光纤振动DVS一体化模块

产品概述：

分布式光纤振动DVS一体化模块集成了3k激光器，EDFA，AOM等器件，从而实现了分布式光纤振动传感系统的核心探测功能实现。客户通过使用该集成模块，搭配DVS专用的采集卡，工控机电脑即可组成一套分布式光纤振动传感系统。

关键词： 分布式光纤振动 DVS一体化模块 DVS模块 DVS核心器件

产品型号：GY-DVS-1550-3

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

适合用户

您是光纤传感系统的厂商，熟悉行业领域，本身也有着自己得DAS或DVS系统，但是硬件成本偏高，想降降本。
您是系统集成商，有业务资源，也有软件研发人员，之前都是买别人的产品用于实施，没有自己的产品，现在想推出自己的DAS或DVS系统。
您是高校或科研工作者，有软件编程及信号处理能力，需要搭建自己分布式光纤传感实验平台，但是经费有限，所以想低成本的实现自己的实验平台。
其他情况。

规格参数

参数	符号	最小值	典型值	最大值	单位
脉冲宽度	Pulse	50		200	ns
工作波长	ℷc	1525	1550	1565	nm
测量距离	D			60	Km
峰值功率	Pp		9	15	W
输出功率长期稳定性	∆p		0.02		dB
探测波长范围	Ds	1100		1700	nm
探测响应度	Dr		10		mv/nA
线宽	Lw		3		kHz
波长稳定性	Ws		1		pm
边模抑制比	SMSR		50		dB
相对强度噪声	RIN			-135	dB/Hz
工作电压	Wv	4.5		5.5	V
功耗	Ps		9	15	W
工作温度	Tw	-20		60	C
存储温度	Ts	-40		80	°C
外部控制接口		RS232
尺寸	LWH	20216040			MM

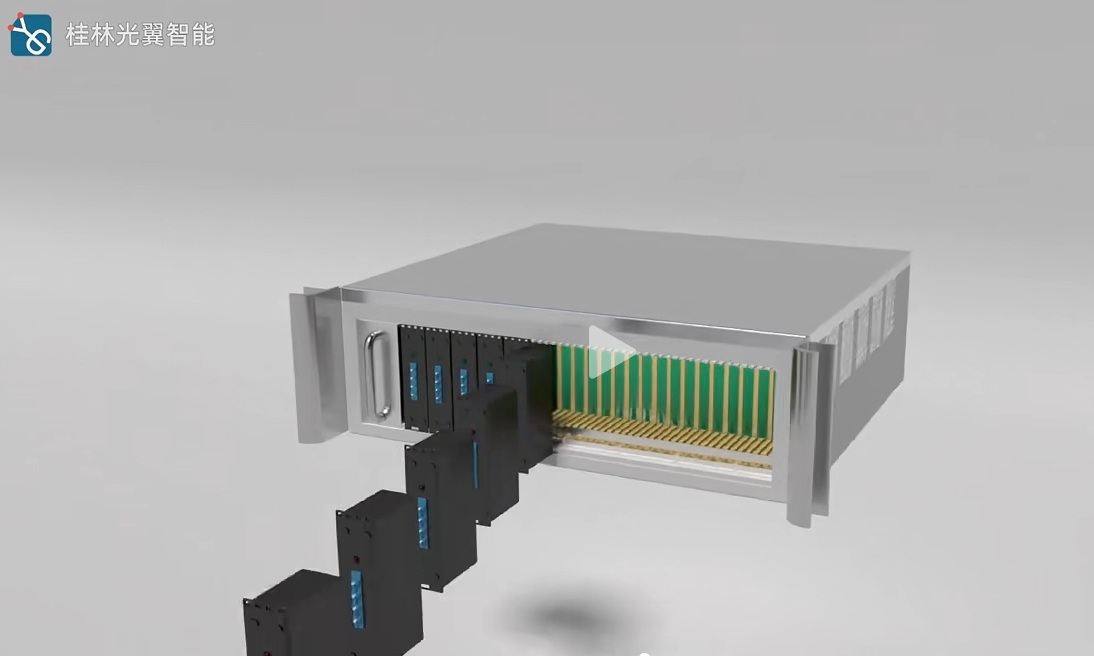

光纤振动监测系统硬件

如何快速搭建分布式光纤振动监测系统

常见问题

请问你们40KM的DVS模块，空间分辨率是多少，20KM的呢？
答：空间分辨率跟采集卡采集参数设置有关，在我们的整机产品中，40KM的空间分辨率做到5m，20KM的空间分辨率是2m， 10KM空间分辨率可以做到1.5m。

看到你们有DVS，也有DAS，他们之间有什么区别？
答：dvs是定性测量，通过幅度检测振动，但幅度与振动不是线性关系，das是相位解调，解调出来的相位完全与振动成线性关系，可以完全恢复出振动或声音信号。

买这个模块就能直接用了么，还需要什么其他东西么？
答：这个模块的适用用户参考以上“合适用户”章节，直接买这个模块还不能组成一套完整的分布式光纤振动监测系统，还需要您购买采集卡，以及工控机硬件，硬件准备就绪后，您还需要自己开发分布式光纤传感的软件。如果您能做软件，但是觉得自己还要接线，搞工控机安装，搞机箱太麻烦了，也可以让我们帮您组装好，参考我们的DVS硬件一体机。

这个分布式光纤振动监测系统，用什么光纤？
答：光纤类型：单模光纤G652，也就是普通的通信光缆，室外的话用铠装光缆。一根光缆一般都有多芯，只需要一根芯即可。

实测截图

DVS一体化模块截图

DVS一体化模块实测截图

DAS一体化模块选型表

型号	类型	通道数	监测距离	中频	激光器	特点	连接
GY-DAS-V4-40-1-A80	常规单模型	1	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-2-A80	常规单模型	2	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-1-A200	常规单模型	1	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-2-A200	常规单模型	2	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-1-A80-1k	常规单模型	1	≤40km	80M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-40-1-A200-1k	常规单模型	1	≤40km	200M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-60-1-A80	常规单模型	1	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-2-A80	常规单模型	2	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-1-A200	常规单模型	1	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-V4-60-2-A200	常规单模型	2	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-80M	窄脉冲	1	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-80M	窄脉冲	2	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-1-200M	窄脉冲	1	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-200M	窄脉冲	2	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-RF-1-1-40-80	全时钟同步	1	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-80	全时钟同步	2	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-80	全时钟同步	1	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-80	全时钟同步	2	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-1-40-200	全时钟同步	1	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-200	全时钟同步	2	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-200	全时钟同步	1	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-200	全时钟同步	2	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-CFS-40-250-1	全集成模块	1	≤40km	80M	<3kHz	DAS光路+采集卡+体积小	[查看详情]
GY-DAS-CFS-40-250-2	全集成模块	2	≤40km	80M	<3kHz	全集成2路	[查看详情]
GY-DAS-CFS-60-250-1	全集成模块	1	≤60km	80M	<3kHz	距离长	[查看详情]
GY-DAS-CFS-60-250-2	全集成模块	2	≤60km	80M	<3kHz	距离长	[查看详情]

采集卡选型表

产品型号	采样率	通道数	接口类型	核心功能特性	典型应用	选型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性价比之选	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2480-E	250M	2通道	千兆以太网 (RJ45)	DAS高速采集性价比之选	分布式声学传感 (DAS)，测风雷达	[查看详情]
GY-DAQ-2480-OE	250M	2通道	万兆光口 (Spf+ 10G)	光口传输，边缘部署	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解调高分辨率	高精度DAS系统	[查看详情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG扫频源一体化方案	啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统	[查看详情]
DTS-ETH-250M-2	250M	2通道	千兆以太网 (RJ45)	DTS测温专用优化低噪声设计	分布式温度传感 (DTS)，气象雷达	[查看详情]
DVS-ETH-100M-2	100M	2通道	千兆以太网 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纤振动传感 (DVS)	[查看详情]
