EDFA+拉曼放大集成模块 长距离光纤传感DVS DAS
产品概述：脉冲EDFA+拉曼集成模块适合用于分布式光纤传感DVS，DAS系统中对弱光信号进行放大，带回光探测，简化系统复杂度，以方便集成和达到更远的探测距离。
产品型号：GY-EDFA-L-X
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
简介
该模块内部同时集成了掺铒光纤放大器和拉曼光纤放大器泵浦，与传统EDFA 和拉曼放大系统相比，采用该模块可显著降低系统复杂性，提高可靠性，并减小体积。适合用于分布式光纤传感系统中对弱光信号进行放大，以达到更远的探测距离。
特性
- 高度集成
- 高增益系数
- 低噪声指数
应用
- DAS/DVS
- 光纤分布传感
- 激光雷达

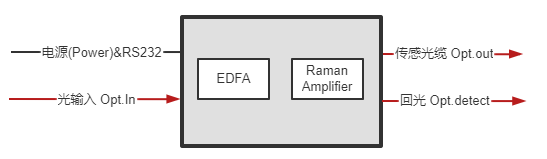

原理及应用示意图
参数
掺铒光纤放大器参数
| 光学指标 | 单位 | 典型值 | 备注 |
|---|---|---|---|
| 波长范围 | nm | 1550 | |
| 最小输入功率 | dBm | -53 | |
| 噪声指数 | dB | 5.0 | |
| 偏正相关增益 | dB | <0.3 | |
| 偏振模色散 | ps | 0.5 | |
| 输入输出隔离度 | dB | >35 | |
| 尾纤和接头类型 | - | SMF-28，FC/APC | |
| 工作模式 | - | / |
拉曼放大器参数
| 光学指标 | 单位 | 典型值 | 备注 |
|---|---|---|---|
| 泵浦波长 | nm | 1455 | |
| 泵浦功率 | mw | 400 | |
| 尾纤和接头类型 | - | SMF-28，FC/APC | |
| 工作模式 | - | / |
模块参数
| 电源/通信接口 | 3.81间距5P连接器 |
|---|---|
| 供电 | 5VDC/3A |
| 通信协议 | Modbus RTU从机 |
| 尺寸（不含连接器） | 120x90x26 (mm) |
| 工作温度范围 | -20~+60 ℃ |
| 工作湿度范围 | 0~90% |

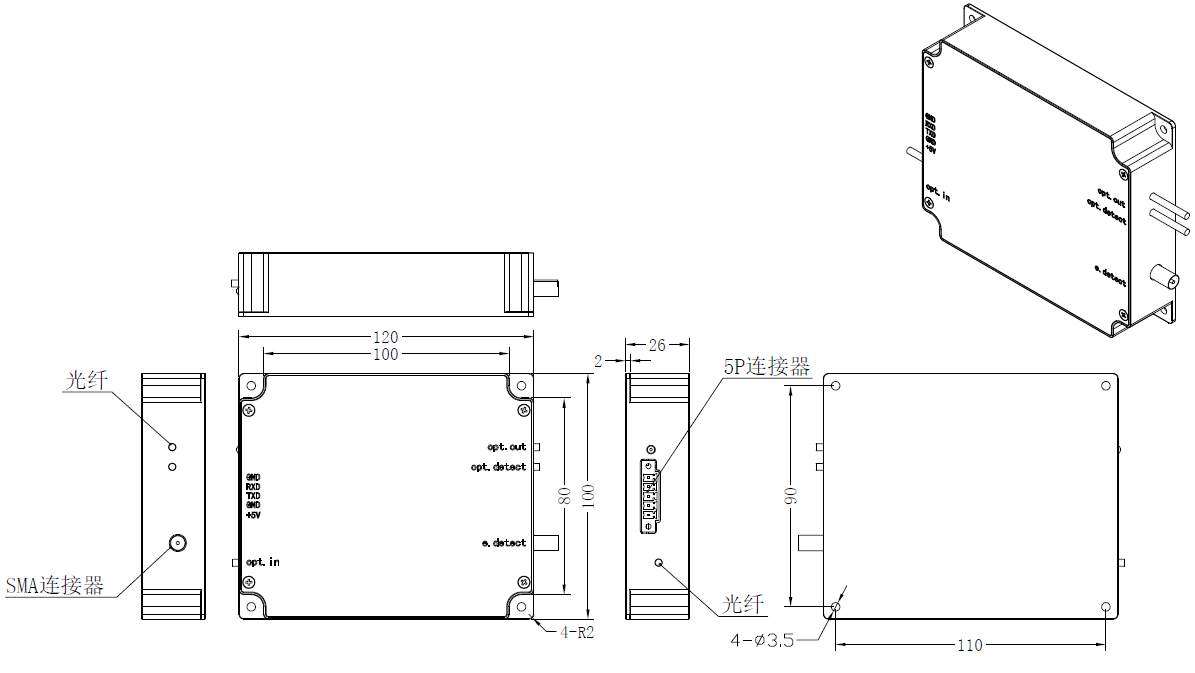

模块尺寸
订购信息
| 型号 | 描述 | 用途 |
|---|---|---|
| GY-EDFA-PL-RA | 脉冲EDFA+拉曼集成，带回光探测 | 40KM级别长距离的DVS，DAS系统 |
| GY-EDFA-PL | 脉冲EDFA，带回光探测 | 20KM级别DVS，DAS系统 |
分布式光纤振动相关产品
| DVS/DAS组件 | 备注 | 链接 |
|---|---|---|
| 分布式光纤振动DVS/DAS硬件一体机 | 硬件一体机 | 查看 |
| 分布式光纤振动DVS一体化模块 | DVS一体化模块 | 查看 |
| 分布式光纤DAS一体化模块 | DAS一体化模块 | 查看 |
| AOM声光调制器 | AOM | 查看 |
| BPD465C 平衡光电探测模块 | 平衡探测器 | 查看 |
| DVS专用采集卡100M采样率14bits | 采集卡 | 查看 |
| 250M采样DAS专用高速数据采集卡 | 采集卡 | 查看 |
