分布式光纤测温系统DTS介绍及原理

以光纤作为传感器进行温度感知的光学仪器,该系统利用单根光纤同时实现温度的监测和信号的传输。

一、系统简介

分布式光纤温度传感系统(DTS ,Distributed Temperature Sensor)是以光纤作为传感器进行温度感知的光学仪器,该系统利用单根光纤同时实现温度的监测和信号的传输。它可以探测微小的温度变化,实时提供准确而连续的温度数据,可实现大范围、长距离的实时快速多点测量空间温度分布。


二、系统原理

  分布式光纤温度传感系统(DTS)目前基本原理都是基于光纤的光时域反射(OTDR)原理和光纤的拉曼散射效应。

拉曼散射效应

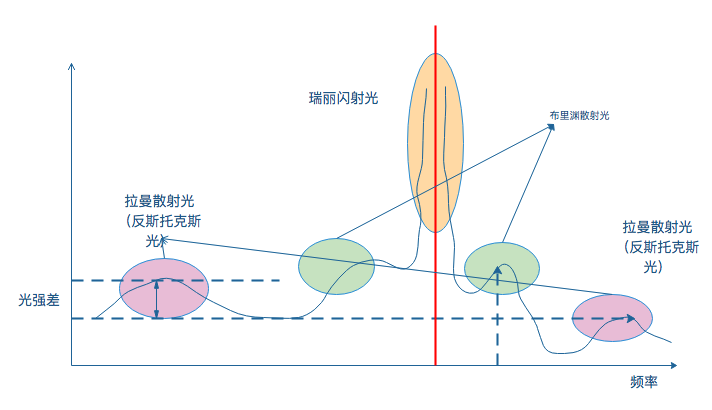

光纤测温的机理是依据后向拉曼(Raman)散射效应。激光脉冲与光纤分子相互作用,发生多种散射,如瑞利散射、布里渊散射和拉曼散射等。(从理论上讲,三种散射都可以作为参考信号,用于测量温度,但是经过长期研究发现,由于瑞利散射的光强对光纤的损耗敏感性极为不稳定,如果长期使用瑞利散射光作为测温系统的参考信号,势必将导致光纤的损耗特性发生不确定性的变化,系统稳定性变差,最终有导致系统无法运行的危险,因此在系统参考信号的选择时选取对温度变化最大的散射,即选取拉曼散射。)

其中拉曼散射是由于光纤分子的热振动,它会产生一个比光源波长长的光——斯托克斯 (Stokes)光和一个比光源波长短的光——反斯托克斯(Anti-Stokes)光。光纤受外部温度的调制使光纤中的反斯托克斯(Anti-Stokes)光强发生变化,Anti-Stokes与Stokes的比值提供了温度的绝对指示,利用这一原理实现对沿光纤温度场的分布式测量,结合高品质的脉冲光源和高速的信号采集与处理技术,就可以得到沿光纤所有点的准确温度值。

分布式光纤测温系统原理

【视频】分布式光纤测温系统DTS的实现原理和硬件模块
[知识科普] 2023-11-24 12:33:26
视频讲解分布式光纤拉曼测温系统DTS的实现原理和硬件组件模块的接线,DTS系统需要的激光器,WDM耦合器,APD光电转换器和采集卡相关内容

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
您是不是对这个产品感兴趣,如果感兴趣的话,可以添加我们黄工的微信具体了解一下。

三、系统组成

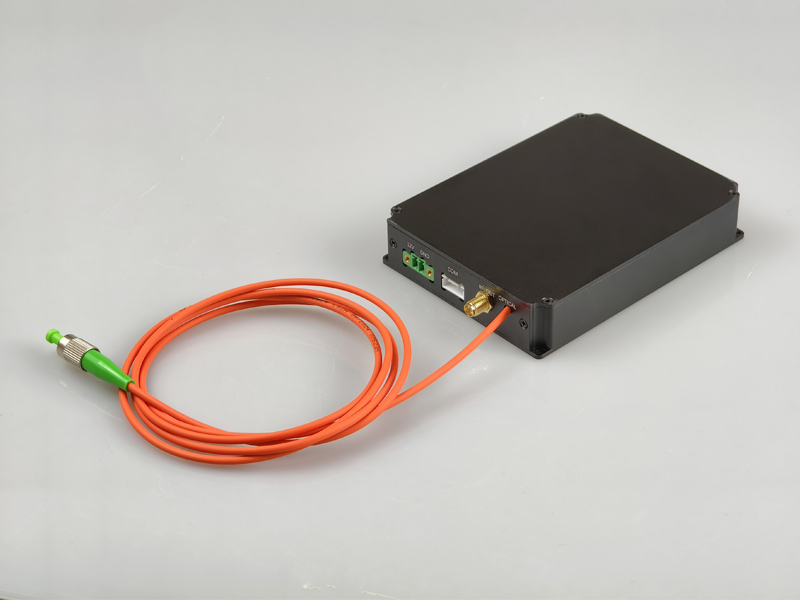

DTS用双通道APD光电转换模块

DTS用双通道APD光电转换模块
波长范围:1000-1700nm

DTS专用采集卡

DTS专用采集卡
最高200MSps采样率
百兆网口,TCP传输协议

DTS专用WDM耦合器

DTS专用WDM耦合器
1x3 WDM 1450/1550/1660


四、系统研发

如果您想自己开发自己的低成本DTS系统,请异步我们的DTS研发专题: https://www.glgyzn.com/special/dts


五、典型应用

  油气田中得应用。

识别井筒流体类型

探测优势注入区域

诊断和评估压裂酸化增产措施

监测气举过程中气举阀得工作状态

监测固井过程
