DTS专用双通道APD光电转换器

产品概述:

APD-DTS是一款分布式光纤测温专用的双路雪崩光电探测器,内部继承进口低噪声放大器、升压电路以及温度补偿电路,具有增益高、响应速度快等特点。

关键词: DTS DTS APD 温控APD 双通道APD 光纤FC输入 800-1700nm
产品型号:DTS-APD
规格书: 点击下载
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


介绍:

APD-DTS是一款分布式光纤测温专用的双路雪崩光电探测器,内部继承进口低噪声放大器、升压电路以及温度补偿电路,具有增益高、响应速度快等特点。模块采用单电源供电,方便集成,输出端使用SMA连接器,以减小尺寸并最大限度的提高频率响应,最大带宽为100MHz。


特性

  • 覆盖波长范围1000-1700nm
  • DTS专用,双通道
  • M因子温度补偿
  • 连接到单模(SM)或多模(MM)光纤
  • FC光纤输入头
  • 支持定制

应用

  • 拉曼光纤温度监测系统DTS
  • OTDR


规格参数:

型号DTS-APD-50MDTS-APD-100MDTS-APD-200M
材料InGaAs
波长范围1000-1700nm
输入接口FC/APC接头的多模光纤
响应度 @M=10.9A/W @1550nm
带宽bDC-50MHzDC-100MHzDC-200MHz
上升时间b9ns4ns2ns
增益a1.2x10^8V/W
4.6x10^7V/W0.9x107V/W
饱和光功率28nW86nW410nW
噪声等效功率0.26pW/√Hz0.3pW/√Hz
0.41pW/√Hz
最大输出幅度a4V
工作电压9-12V
工作电流<500mA
输出阻抗50Ω
输出耦合方式DC
输出接头SMA female
工作温度-10~65℃
存储温度-40~85℃

备注:
a 对于50Ω负载
b 对于高阻负载
c  200mV小信号带宽

响应曲线


备注:响应曲线为典型值,仅供参考。

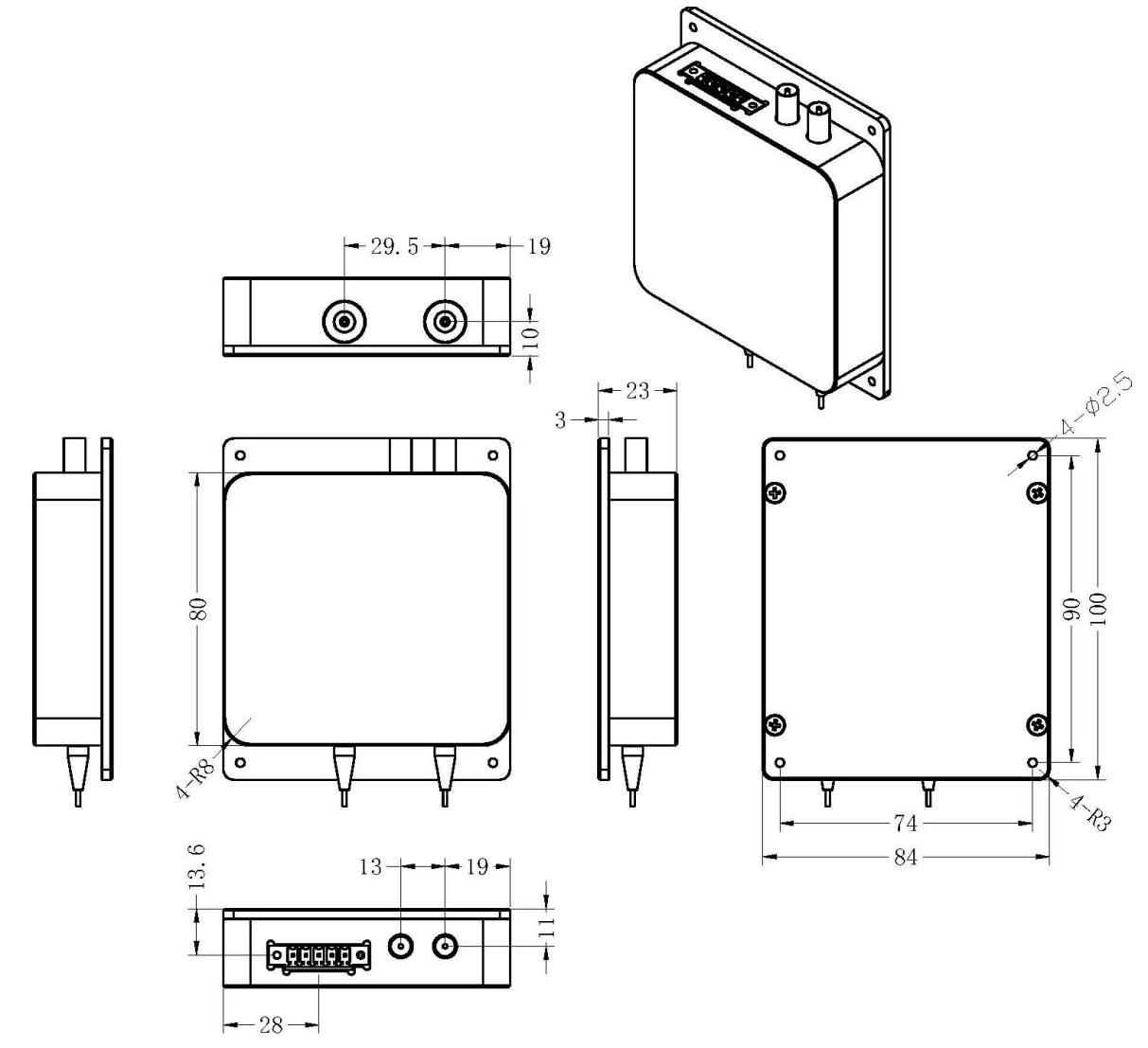

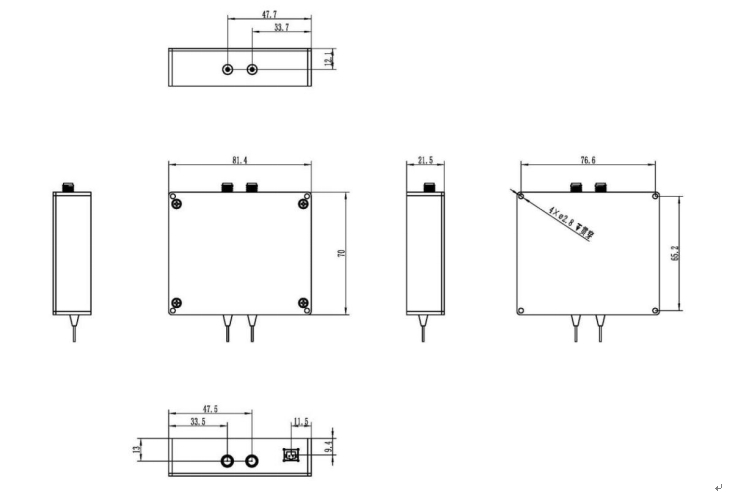

机械图纸




DTS系统推荐模块产品

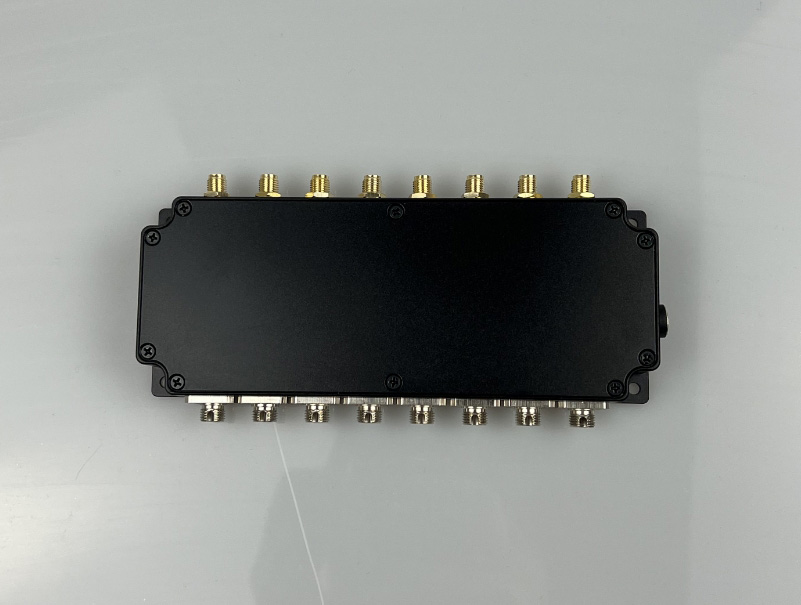

模块实拍图产品名称型号及描述
DTS用脉冲激光器型号:GY-LASER-1550-30,1550nm,最大功率峰值:30W
双通道DTS专用APD光电探测器型号:APD22-100M,带宽:100M,双通道
100/200M DTS专用数据采集卡12bits, 百兆网口, 最高200MSps采样率
