APD12703 雪崩光电探测器 3mm大光敏高增益

APD12703系列空间光APD雪崩光电探测器,探测波长范围400-1100nm, 增益高达10的8次方。

APD12703雪崩光电探测器 3mm大光敏8次方高增益

特性

  高灵敏度,感光面直径3mm
  内置温度补偿偏置电压电路
  探测直流光信号
  尺寸小,重量轻
  DC9-12V单电源供电
  全金属外壳,屏蔽性能优良
  M6螺纹孔,便于安装
  自由空间耦合,30mm光学笼式系统安装孔

应用

  探测超弱光信号
  条码阅读器
  荧光测量
  粒子计数器
  胶片扫描仪
  分析仪器

产品文档


规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
sales@glgyzn.com

mw, dbm功率计算器 温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

属性 APD12703 APD12703-1
材料 Si Si
光谱范围 400-1100nm 400-1100nm
输入接口 自由空间光(FC选配) 自由空间光(FC选配)
光敏面直径 3mm 3mm
响应度 45A/W @ 905nm (M = 100) 45A/W @ 905nm (M = 100)
带宽 DC-10MHz DC-100kHz
上升时间 35ns 3.5us
转换增益 @ 905nm M=40 1.8x10^6V/W 1.8x10^8V/W
最小光功率 3.3nW(RMS) 0.033nW(RMS)
饱和光功率 1.67uW 16.7nW
噪声电压@50Ω负载 <18mVpp <18mVpp
最大输出幅度@50Ω负载 3V 3V
工作电压 9-12VDC 9-12VDC
工作电流 <200mA <200mA
输出接头 SMA SMA
输出阻抗 50Ω 50Ω
输出耦合方式 DC DC
工作温度 -20~60℃ -20~60℃
存储温度 -40~85℃ -40~85℃
外形尺寸 60mm x 50mm x 32mm(长x宽x厚) 60mm x 50mm x 32mm(长x宽x厚)
以上参数不合适?看看以下几款的空间光探测器是否合适

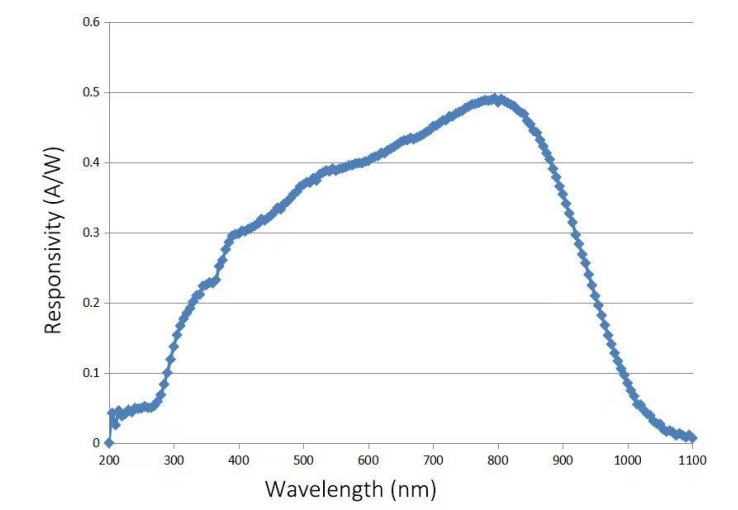

响应曲线

响应曲线图
响应曲线图

外形尺寸

激光雷达用APD雪崩光电探测器外形尺寸图 激光雷达用APD雪崩光电探测器器图片


常见问题

  • 我需要自由空间光的探测器,有那些推荐?

    答:我们的针对自由空间光探测,有PIN的FPD510系列, FPD510-NIR,还要APD的APD430系列APD210及APD310系列,还要探测功率为mW级别的偏压系列DET20;它们一个大概区别是,它们探测的功率:偏压类型 > PIN类型 > APD 类型。

  • 光电探测器(PD)供电是用的啥线供电的?

    答:12v单电源, 我们配适配器,配sma线,您无须再买线跟电源了,装箱图如下。 光电探测器装箱图
