光电探测器是否可调增益？
2024年03月10日 02:28 产品分类： PIN放大光电探测器 APD雪崩光电探测器 平衡光电探测器
一、背景
为了帮助找可调光电探测器的用户，我们提供标准的可调增益的光电探测器产品。分为PIN可调增益探测器和APD可调增益探测器。
二、PIN 可调光电探测器
1.产品详细介绍：
| 型号 | 波长 | 特点 | 链接 |
|---|---|---|---|
| PDAPCB1 | Si 320-1100nm | 8档可调增益，30mm孔距，OEM电路板 | 查看 |
| PDAPCB4 | InGaAs 800-1700nm | 近红外可调增益，OEM电路板 | 查看 |
| PDAPCB10 | Si 190-1100nm | 可调增益，OEM电路板 | 查看 |
| PD510U | Si 190-1100nm | 2.4×2.4mm，八档增益 | 查看 |
| PD510A | Si 320-1100nm | 3.6×3.6mm，八档增益 | 查看 |
| PD510C | InGaAs 800-1700nm | 近红外可调，八档增益 | 查看 |
2.如何调节增益：

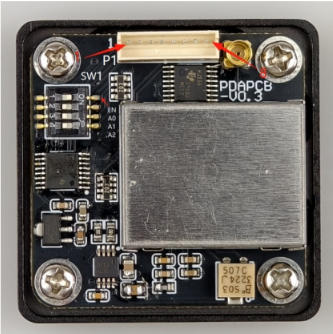

（1）PDAPCB系列光电探测器支持8档增益调节，增益范围0-70dB，每档增长10dB，可以通过实物图所示的P1接头或使用DIP开关SW1进行调整。每个开关在左边位置时为“Off”/0，在右边位置时为“On”/1。当DIP开关引脚EN置为1时，增益调节通过DIP开关其余三个引脚A0、A1、A2调节。当DIP开关引脚EN置为0时，增益调节通过板载接头(P1)三个引脚A0、A1、A2调节。

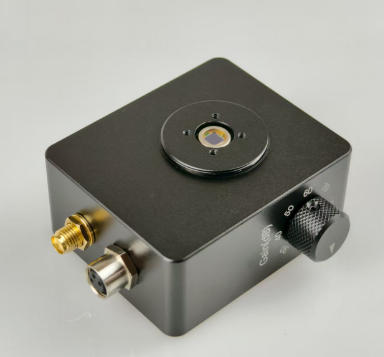

（2）而PDA510系列光电探测器的增益可旋转实物图所示壳体侧面的电位器进行调节，一共八个档位。
三、APD可调增益探测器
1.那些型号的APD支持增益可调？
APD光电探测器所有系列基本全部支持可调增益版，下单的时候指定可调版本即可（一般可调版本的型号后缀为-SM1-ADJ）。如果有想要的型号可以联系我们的技术支持。下面是已经是可调增益版本产品的详细介绍：
| 系列 | 波长 | 特点 | 链接 |
|---|---|---|---|
| APD430 | Si 400-1100nm / InGaAs 1000-1700nm | Si/InGaAs，激光雷达弱光，DC10M-400M | 查看 |
| APD430T | Si 400-1100nm / InGaAs1000-1700nm | APD430增强版，增益约4×标准款 | 查看 |
| APD1064 | Si 400-1100nm（1064nm增强） | 气溶胶/激光雷达，1064nm优化 | 查看 |
| APD1064T | Si 400-1100nm（1064nm增强） | 气象雷达高增益版，0.8mm靶面 | 查看 |
2.如何调节增益：
手动无极调节

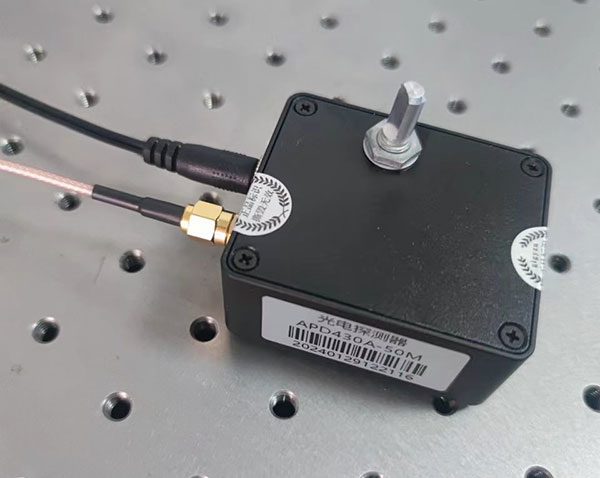

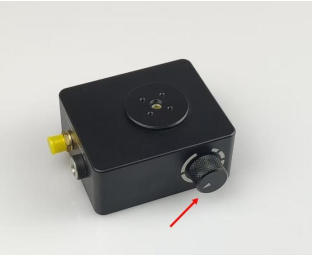

通过旋转实物图所示壳体背面的电位器，调整APD二极管两端的反向偏置电压，以此改变雪崩倍增因子M来调节增益。我们出货的时候根据规格书定义设置为规格书的增益，然后增益可以往下调节，最大可把M值调到一半左右。
数字调节增益

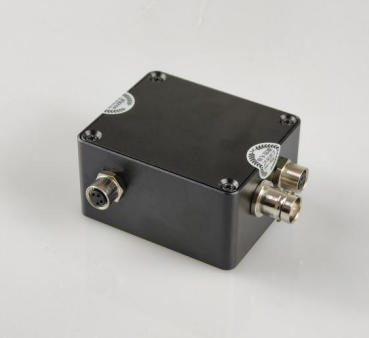

在下单的时候，如果后缀为SM1-DG，则表示使用结构SM1外螺纹数字可调增益结构。例如（APD12703A-50k-SM1-DG）。

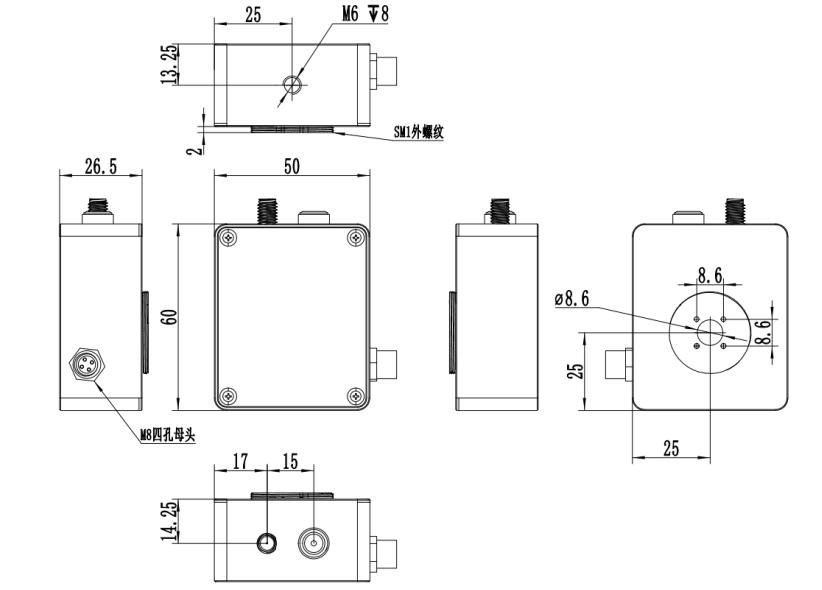

下图为SM1外螺纹数字可调增益结构（选配）的机械图纸。

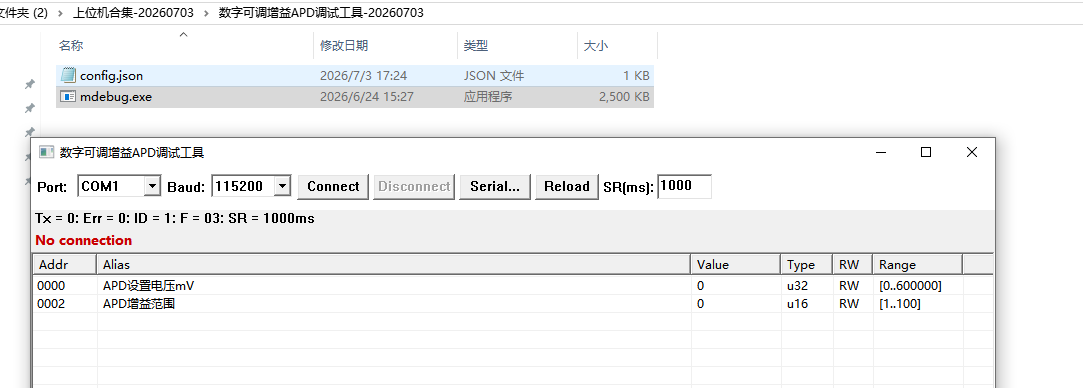

数字可调的型号，我们会随货配送USB转TTL线。然后一头接光电探测器，另外一头接电脑的USB接口。然后打开控制软件即可调节参数。APD增益范围[1-100]，修改增益为1-100，数字越大增益越大。
