APD130 雪崩光电探测器

APD130系列空间光雪崩光电探测器,带宽50M,设计用于空间光探测,SMA输出,低噪声高增益,应用于弱光探测,化学分析,荧光探测,无损检测等领域, APD雪崩光电探测器模块产品介绍信息及详细参数

上一代产品,规格书未同步,点击查看最新版本
空间光输入APD雪崩光电探测器图片 空间光输入APD雪崩光电探测器带光学笼系统图片

概述

  APD130系列雪崩光电探测器,自由空间光,带宽50MHz。雪崩光电探测器(APD)比标准 PIN 探测器具有更高的灵敏度和更低的噪声,因此非常适合用于低光功率应用。

我们的探测器集成温度传感器,用于调节偏置电压,以补偿温 度变化对 M 因子产生的影响。探测器采用单电源供电,使用方便,采用500um大光敏面雪崩光电二极管方便自由空间光输入,非常适合空间弱光探测,化学分析,荧光探测等应用。


特性

  参数对标进口,高性价比!
  M 因子温度补偿
  APD 过流保护
  低噪声高增益
  DC12V单电源供电
  全金属外壳,屏蔽性能优良
  M6 螺纹孔,便于安装
  SMA输出
  自由空间耦合,30mm光学笼式系统安装孔


应用

  探测超弱光信号
  探测快速激光脉冲
  化学分析
 无损检测
 荧光分析

产品文档


规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码WhatsApp:+8613427781756
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!

mw, dbm功率计算器 温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

属性 APD130A-50M APD130C-50M
材料 Si InGaAs
光谱范围 400-1100nm 1000-1700nm
输入接口 自由空间光(FC选配) 自由空间光(FC选配)
光敏面直径 500um 500um
响应度 28A/W @ 905nm (M = 50) 9A/W @ 1550nm (M = 10)
带宽 DC-50MHz DC-50MHz
上升时间 9ns 9ns
跨组增益 110kV/A 110kV/A
最大转换增益 3x106V/W 1x106V/W
M因子 50 10
无光噪声电压@50Ω <16mVpp <16mVpp
最大输出幅度@HiZ 3.0V 3.0V
最小光功率 10nw 32nW
饱和光功率 1uw 3uw
工作电压 12VDC ±10% 12VDC ±10%
工作电流 <100mA <100mA
输出接头 SMA SMA
输出阻抗 50Ω 50Ω
输出耦合方式 DC DC
工作温度 -25~55℃ -25~55℃
存储温度 -55~95℃ -55~95℃
外形尺寸 60mm x 50mm x 32mm(长x宽x厚) 60mm x 50mm x 32mm(长x宽x厚)
以上参数不合适?看看以下几款的空间光探测器是否合适


响应曲线

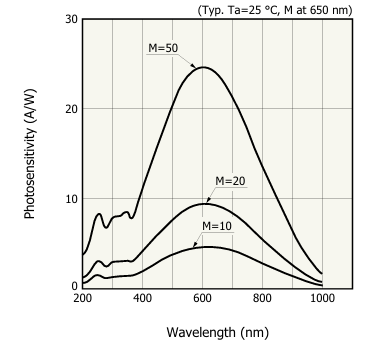

APD130A-50M响应曲线
APD130A-50M响应曲线
APD130C-50M响应曲线
APD130C-50M响应曲线

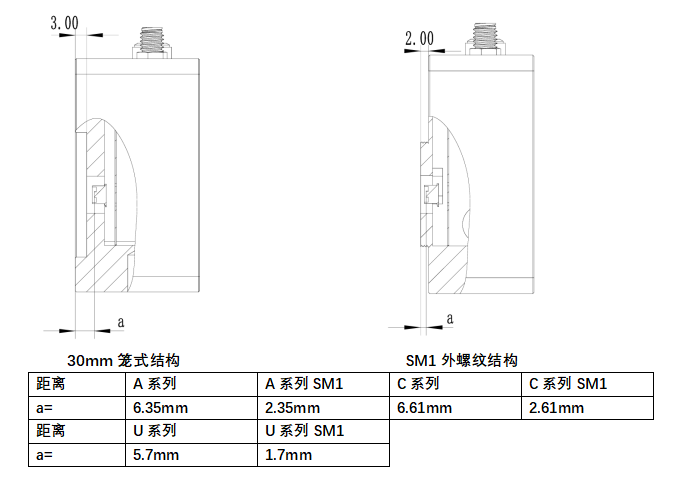

外形尺寸

激光雷达用APD雪崩光电探测器外形尺寸图 激光雷达用APD雪崩光电探测器器图片


常见问题

  • 我需要自由空间光的探测器,有那些推荐?

    答:我们的针对自由空间光探测,有PIN的FPD510系列, FPD510-NIR,还要APD的APD430系列APD210及APD310系列APD130系列,还要探测功率为mW级别的偏压系列DET20;它们一个大概区别是,它们探测的功率:偏压类型 > PIN类型 > APD 类型。

  • 光电探测器(PD)供电是用的啥线供电的?

    答:12v单电源, 我们配适配器,配sma线,您无须再买线跟电源了,装箱图如下。 光电探测器装箱图
