DET10系列自由空间偏压光电探测器

DET10系列自由空间偏压光电探测器(不带放大)是一款使用简单的Si探测器,采用空间耦合输入,SMA输出,内部包含一块12V偏压电池。探测器最大带宽可达2GHz,光谱范围400-1100nm。当连接到示波器时,可以测量激光脉冲宽度;当连接到频谱分析仪时,可以测量光信号频率响应。

PFD510系列空间耦合光电探测器

概述

  DET10系列自由空间偏压光电探测器(不带放大)是一款使用简单的Si探测器,采用空间耦合输入,SMA输出,内部包含一块12V偏压电池。探测器最大带宽可达2GHz,光谱范围400-1100nm。当连接到示波器时,可以测量激光脉冲宽度;当连接到频谱分析仪时,可以测量光信号频率响应。


特性

  电池供电,噪声小
  带宽从200M到2GHz
  自由空间耦合,带c螺纹/SM1螺纹
  紧凑型外壳,用于狭窄空间的测量
  M6螺纹安装孔


应用

  示波器光探头
  脉冲光波形检测
  光学课题研究
  光纤传感

文档下载


规格

温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

属性 DET10-20M DET10-200M DET10-1G DET10-2G
材料 Si
光谱范围 400-1100nm
输入接口 自由空间耦合(C 螺纹/SM1 螺纹)
光敏面直径 3.6mm 1.2mm 0.5mm 0.2mm
响应度 0.6A/W @ 950nm 0.55A/W @ 850nm 0.55A/W @ 850nm 0.55A/W @ 850nm
带宽 DC-20MHz DC-200MHz DC-1GHz DC-2GHz
上升时间 18ns 1.4ns 250ps 150ps
暗电流 1nA 80pA 50pA 100pA
饱和光功率 20mW 15mW 7mW 5mW
结电容 20pF 5pF 1.5pF 1pF
偏置电压 12V
输出接头 SMA
输出阻抗 50Ω
输出耦合方式 DC
工作温度 0~40℃
存储温度 -40~85℃
外形尺寸 60mm x 50mm x 27mm(长x宽x厚)


外形尺寸

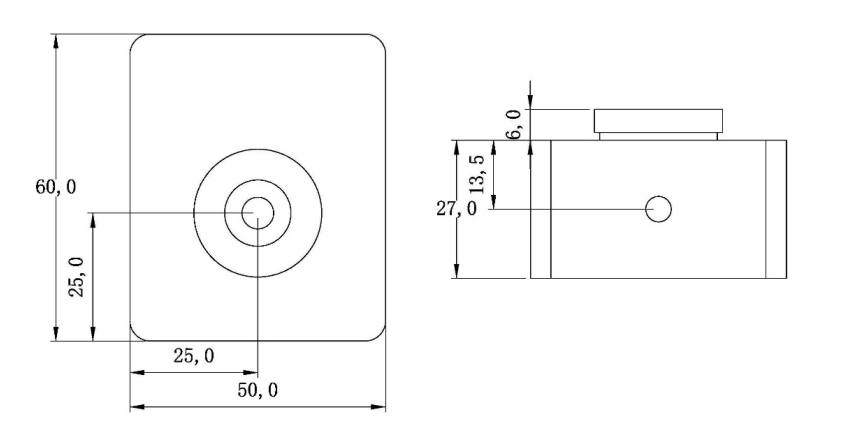

DET10系列自由空间偏压光电探测器外形尺寸图


原理框图

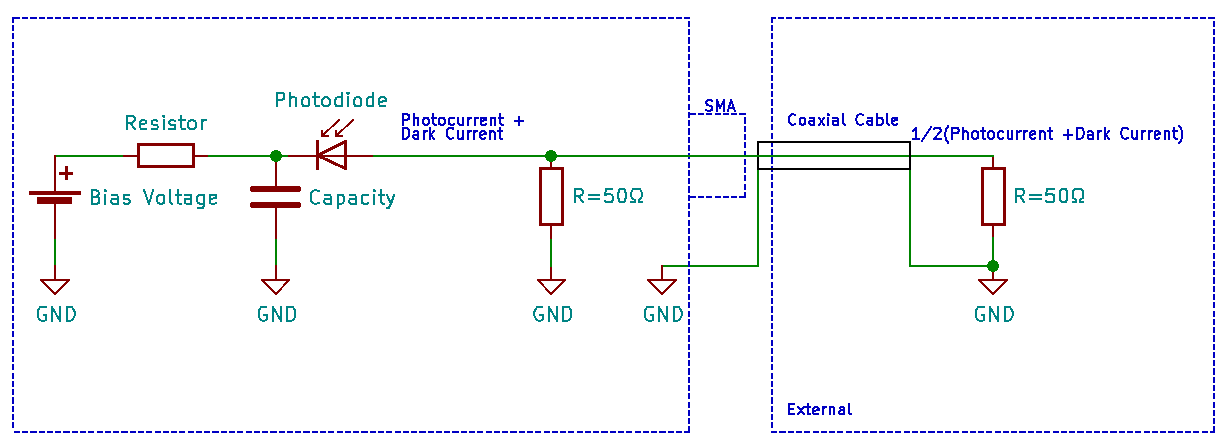

BBPD30-6G 偏压光电探测器原理框图


操作步骤

A.清洁光纤输入接头的末端,并接入激光发射源;
B.调整示波器的电压格度到10mV/division,设置示波器的输入阻抗为50Ω;
C.用同轴电缆将探测器的输出和示波器的输入连接;
D.确保激光源输出的功率在探测器饱和功率以内,然后打开激光源;

电池寿命

电池的使用寿命与探测的光功率直接相关。大部分电池制造商以mAh(毫安时)定义电池寿命。例如,BBPD30探测器包含的电池是40 mAh。这表示以1.0 mA电流能够工作40小时。下面的例子说明了如何根据光功率确定该电池的寿命。

在此例中,我们将平均功率为1 mW、波长为1550 nm的光源入射到探测器上。在此波长下偏压探测器的响应为0.85A/W,光电流可按照下式计算:

I = 0.85A/W x 1mW = 0.85mA

电池标称寿命为40 mAh,所以电池将持续工作时间为:

T = 40mAh / 0.85mA = 47hr

当使用推荐的50欧姆终端电阻时,1mW光对应的电压为:

V = I x R = 0.85mA x 50 = 42.5mV

注1:由于产生偏压的芯片存在静态电流,所以电池实际寿命比理论值偏小;
注2:电池在接近使用寿命时,电压会降低,这将增加探测器的响应时间并降低带宽;

更换电池

探测器使用一块A23 12V电池供电,先逆时针旋转电池盖将其取出,安装新电池时需注意电池正负极,电池盖上带弹簧一端为负极。长时间不使用可将电池取出。
