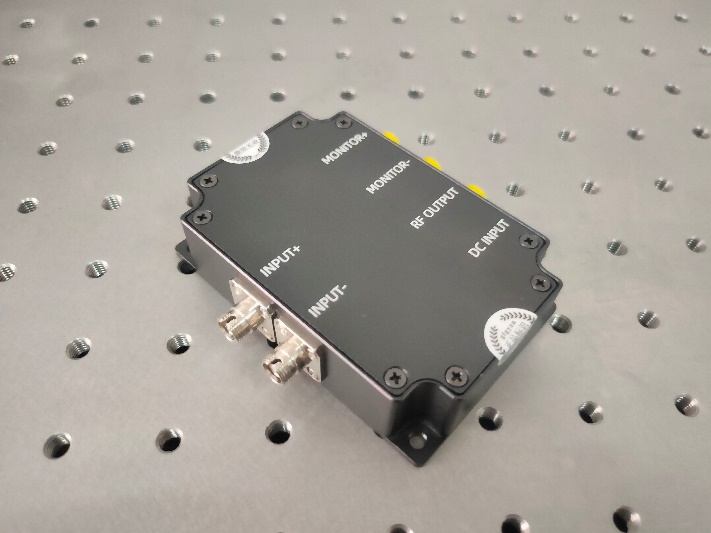

BPD465C 平衡光电探测模块

BPD465C系列,50M/200M平衡光电探测器模块产品介绍信息及详细参数

上一代产品,规格书未同步,点击查看最新版本
50M/200M/500M国产平衡光电探测器模块

概述

  平衡光电探测器含有两个光电二极管和一个低噪声的跨阻放大器,其中两个光电二极管相互匹配,可以实现出色的共模抑制比,探测器将两路探测信号做相减处理,从而消除共模噪声,这样可以从干扰噪声中得到有效信号的微小变化。本系列探测器都具有3个快速监测端口,除了跨阻放大器上的RF输出外,Monitor+和Monitor-端口可以单独观察每个光电二极管的响应(Monitor功能选配)。


特性

  • 两种波长范围可供选择
  • 全金属外壳,屏蔽性能优良
  • 出色的共模抑制比
  • 支持定制

应用

  • DVS/DAS
  • 光纤传感
  • 相干探测
  • 测风雷达
  • OCT

文档下载


参数规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码WhatsApp:+8613427781756
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!

mw, dbm功率计算器 温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

属性 BPD465C-10M BPD465C-75M BPD465C-200M BPD465C-400M BPD465C-DAS-200M
材料 InGaAs/PIN InGaAs/PIN InGaAs/PIN InGaAs/PIN InGaAs/PIN
光谱范围 900-1700nm 900-1700nm 900-1700nm 900-1700nm 900-1700nm
输入接口 FC/APC FC/APC FC/APC FC/APC FC/APC
响应度 0.9A/W @ 1550 nm 0.9A/W @ 1550 nm 0.9A/W @ 1550 nm 0.9A/W @ 1550 nm 0.9A/W @ 1550 nm
共模抑制比 >26dB >25dB >25dB >25dB >25dB
RF带宽 DC-10MHz DC-75MHz DC-200MHz DC-400MHz DC-200MHz
RF上升时间 @50Ω负载 40ns 5ns 1.8ns 1.0ns 1.8ns
RF增益 300kV/A 88.5kV/A 18.3kV/A 4.5kV/A 80kV/A
最小光功率 @1550nm -54.2dBm (3.76nw) -39.0dBm (0.13uw) -33dBm (0.5uw) -29dBm (1.25uw) -35dBm (0.32uw)
饱和光功率 @1550nm -22dBm (6.25uw) -14.2dBm (37.6uw) -7.4dBm (180uw) -1.36dBm (730uw) -15.6dBm (27.8uw)
噪声电压 @50Ω负载 <18mVpp <20mVpp <18mVpp <10mVpp <30mVpp
RF输出阻抗 50Ω 50Ω 50Ω 50Ω 50Ω
RF输出摆幅 @50Ω负载 ±2.0V ±2.0V ±2.0V ±2.0V ±1.0V
工作电压 12VDC ±10% 12VDC ±10% 12VDC ±10% 12VDC ±10% 12VDC ±10%
工作电流 <200mA <200mA <200mA <200mA <200mA
输出接头 SMA SMA SMA SMA SMA
工作温度 -20~65℃ -20~65℃ -20~65℃ -20~65℃
存储温度 -40~85℃ -40~85℃/td> -40~85℃ -40~85℃ -40~85℃
外形尺寸 90mm x 60mm x 22mm(长x宽x厚,不含连接器) 90mm x 60mm x 22mm(长x宽x厚,不含连接器) 90mm x 60mm x 22mm(长x宽x厚,不含连接器) 90mm x 60mm x 22mm(长x宽x厚,不含连接器) 90mm x 60mm x 22mm(长x宽x厚,不含连接器)
BPD465A
属性BPD465A-10MBPD465A-75MBPD465A-200MBPD465A-400M
材料Si/PINSi/PINSi/PIN
Si/PIN
光谱范围400-1100nm400-1100nm400-1100nm
400-1100nm
输入接口FC/APCFC/APCFC/APCFC/APC
响应度0.45A/W @ 780 nm0.45A/W @ 780 nm0.45A/W @ 780 nm0.45A/W @ 780 nm
共模抑制比>25dB>25dB>25dB>25dB
RF带宽DC-10MHzDC-75MHzDC-200MHzDC-400MHz
RF上升时间 @50Ω负载40ns5ns1.8ns1.0ns
RF增益300kV/A30kV/A18.6kV/A4.5kV/A
最小光功率 @780nm-51.2dBm (7.94nw)-36.0dBm (0.25uw)-30.6dBm (0.88uw)-26.0dBm (2.5uw)
饱和光功率 @780nm-19dBm (12.5uw)-11.2dBm (75.9uw)-3.98dBm (400uw)-2.3dBm (1.7mw)
噪声电压 @50Ω负载<20mVpp<22mVpp<20mVpp<12mVpp
RF输出阻抗50Ω50Ω50Ω50Ω
RF输出摆幅 @50Ω负载±2.0V±2.0V±2.0V±2.0V
工作电压12VDC ±10%12VDC ±10%12VDC ±10%12VDC ±10%
工作电流<200mA<200mA<200mA<200mA
输出接头SMASMASMASMA
工作温度-20~65℃-20~65℃-20~65℃-20~65℃
存储温度-40~85℃-40~85℃/td>-40~85℃-40~85℃
外形尺寸90mm x 60mm x 22mm(长x宽x厚,不含连接器)90mm x 60mm x 22mm(长x宽x厚,不含连接器)90mm x 60mm x 22mm(长x宽x厚,不含连接器)90mm x 60mm x 22mm(长x宽x厚,不含连接器)

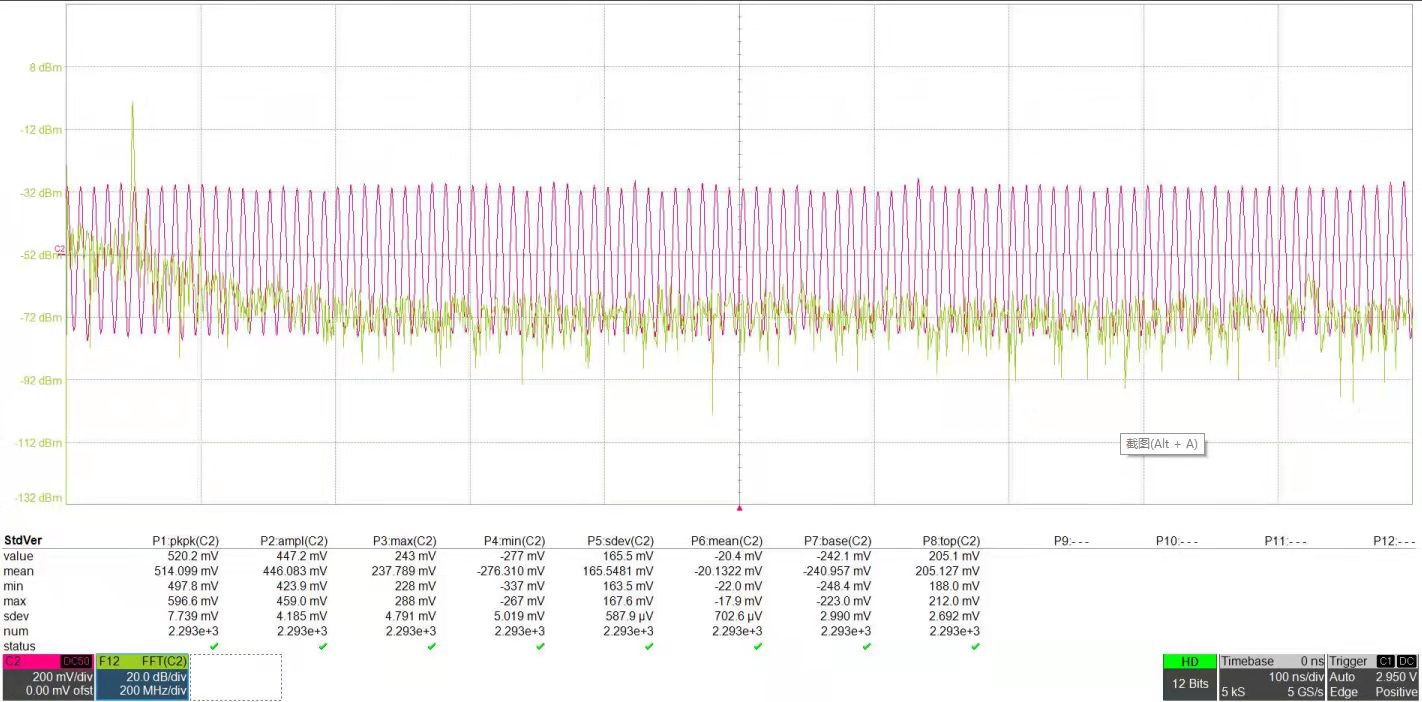

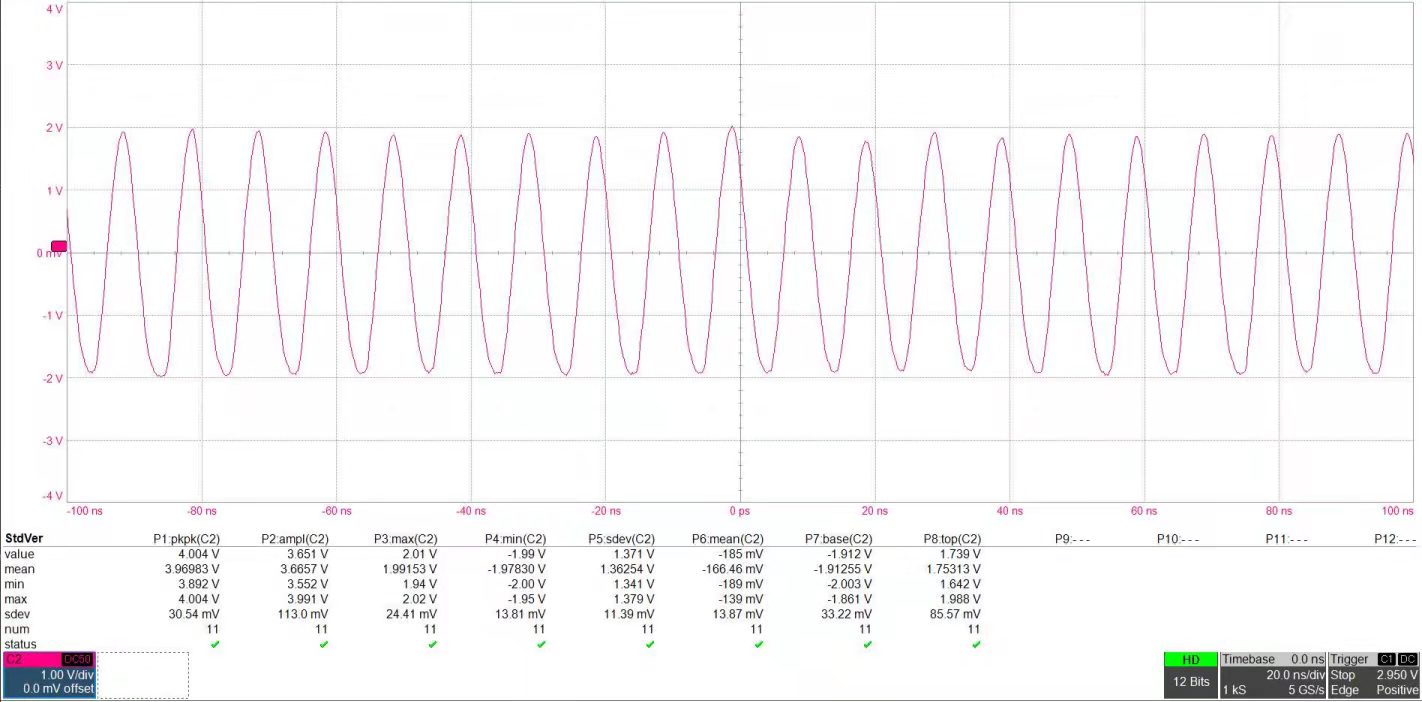

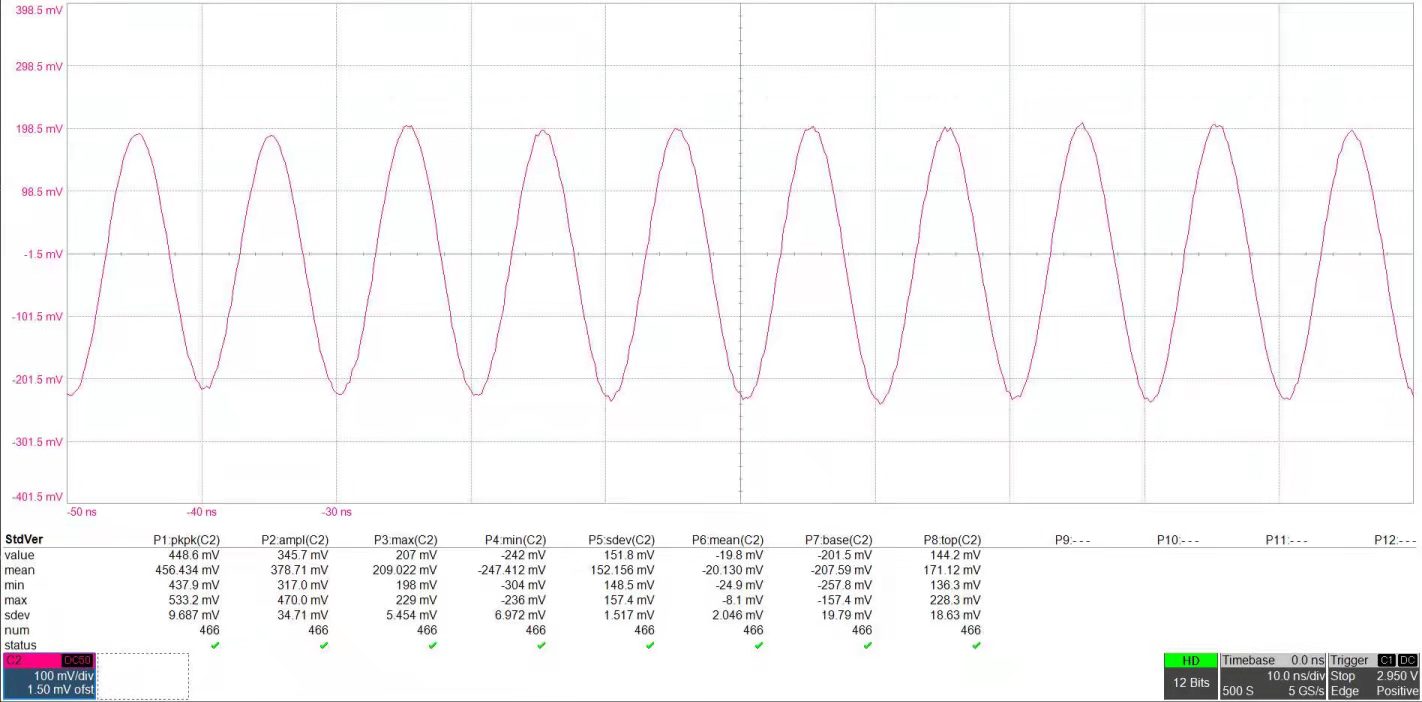

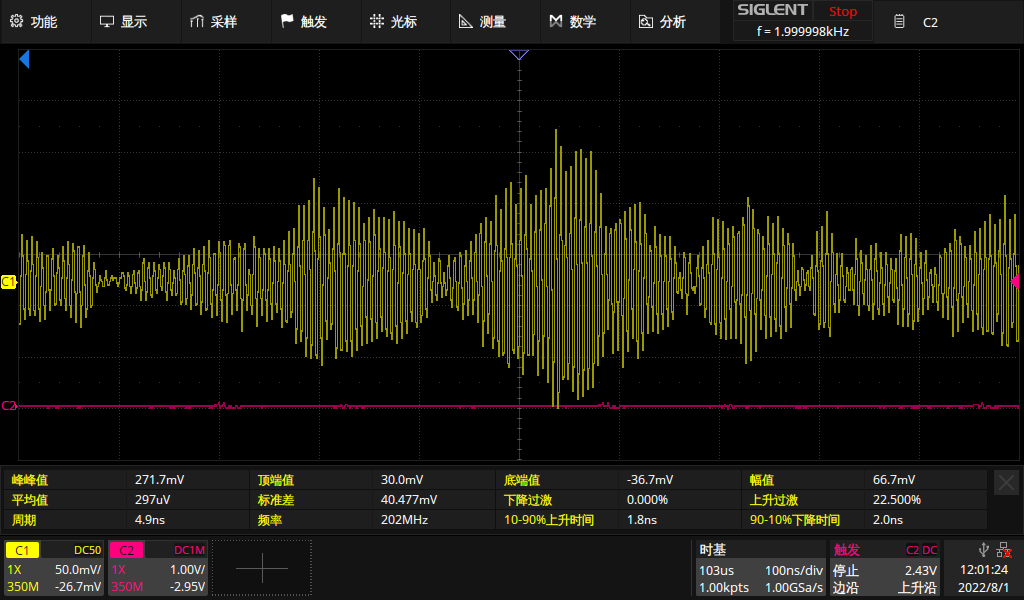

平衡探测器测试截图

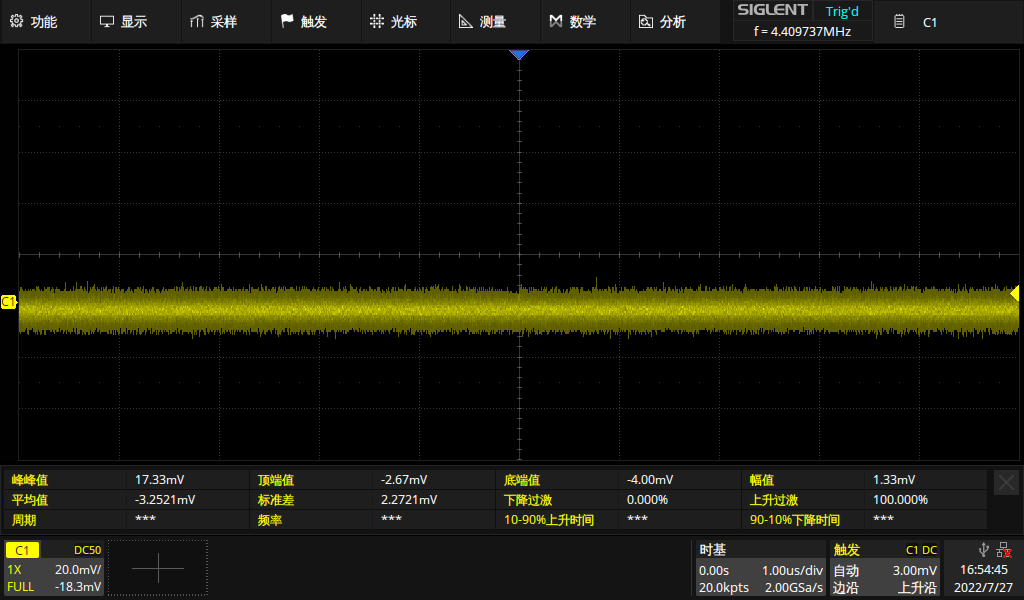

平衡探测器噪声(峰峰值17.33mV)

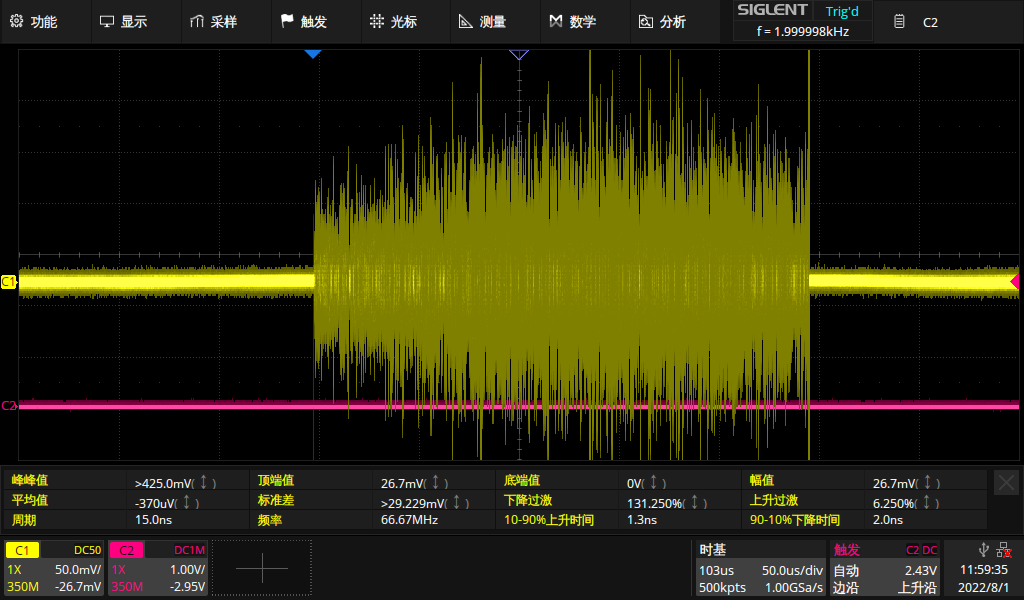

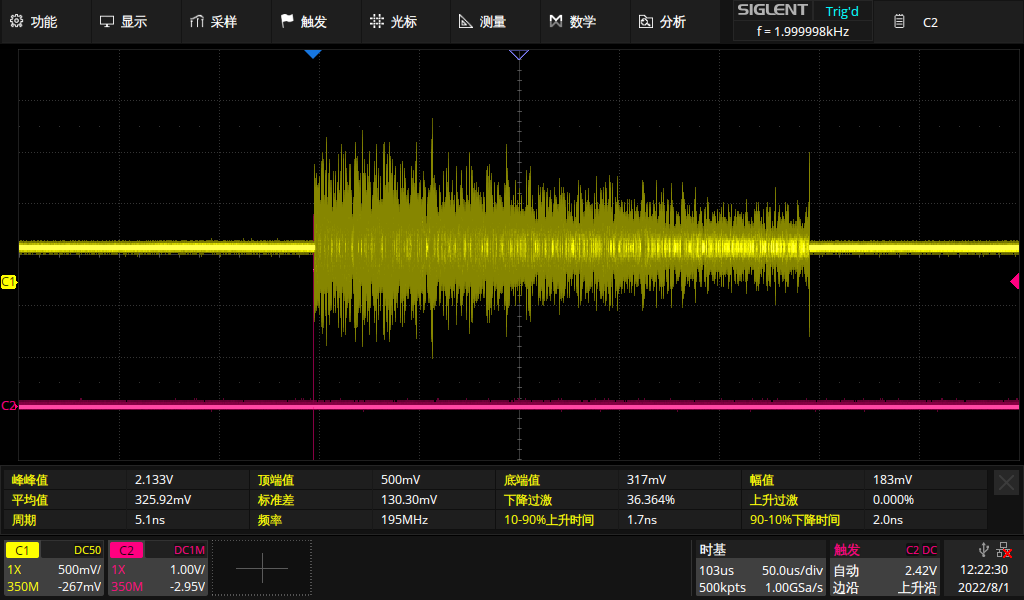

平衡探测器应用实例DAS系统


平衡探测器应用实例DAS系统


平衡探测器应用实例DAS系统






响应曲线

平衡光电探测器响应曲线

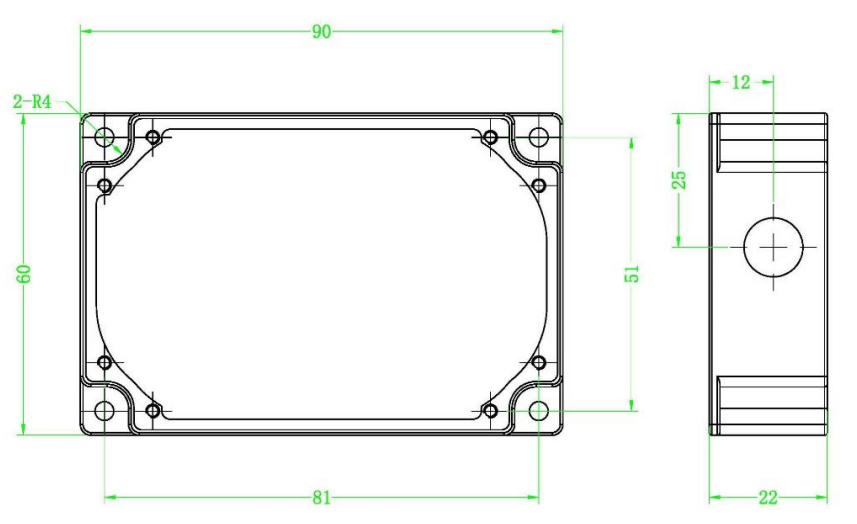

外形尺寸

平衡光电探测器外形寸尺
