GD45231R型 10G 平衡光电探测器
平衡光电探测器.10G
平衡光电探测器
10G带宽
CMRR 30dB
技术支持：黄工 13427781756 (微信同号，可扫码）
页面上没有您要找的参数，并不代表我们没有相应产品；添加微信直接沟通更高效。
产品简介
GD45231R是一款高速高灵敏度平衡探测光接收模块，采用单片InGaAs平衡探测器芯片并集成内偏置电路，适用于多种数字信号应用。
产品特点
- InGaAs PD 芯片单片集成
- 集成内偏置电路
- DC耦合
- 气密性封装，SMA连接器输出应用
- DPSK/ DQPSK光通信系统
- 多普勒激光雷达测量
- 高速测试测量
- 相干光系统
主要性能指标（TA=22±3℃）
| 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作波长范围 λ | 1000 | - | 1650 | nm |
| 响应度 Re | 0.90 | 0.94 | - | A/W |
| 3dB 带宽 f3dB | 10 | - | - | GHz |
| 共模抑制比 CMRR | 20 | 30 | - | dB |
| 饱和输入光功率[1] PS | 10 | - | - | dBm |
| 光回波损耗rLO | 25 | - | - | dB |
| 低频截止频率 LFC | - | 15 | - | kHz |
| PD 暗电流 ID | - | - | 20 | nA |
绝对最大额定值
| 参数名称 | 额定值 | 单位 |
|---|---|---|
| 贮存温度范围 TSTG | -45 ~ +85 | ℃ |
| 工作温度范围 TC | -40 ~ +70 | ℃ |
| PD 偏置电压 VPD+ | +9 | V |
| PD 偏置电压 VPD− | -9 | V |
| 平衡输入光功率 PIN_B | 10 | mW |
| 焊接温度 TP | 260 (10s) | ℃ |
| 静电放电敏感度 ESD | ≥ 250 | V |
| 光纤最小弯曲半径 RFiber | 20 | mm |

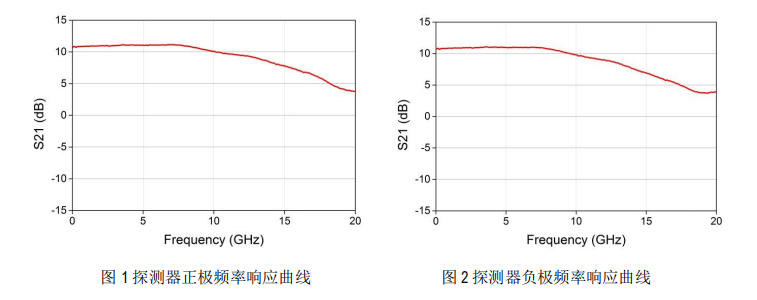

典型特性曲线

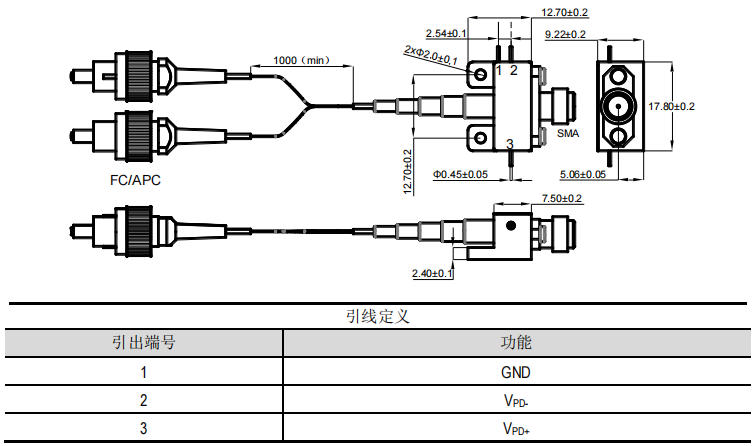

封装尺寸
