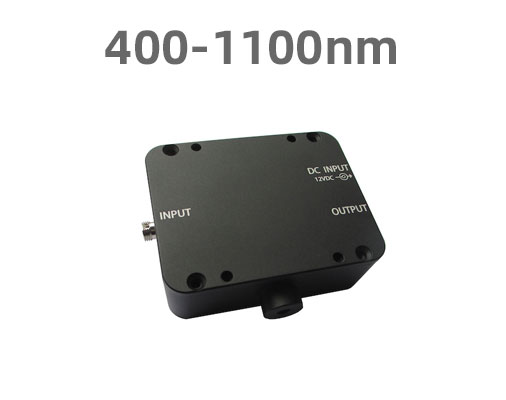

400-1100nm光纤耦合的PD光电探测器模块,适用于可见光通信,红绿光通信等场景

适用于把400-1100nm波长范围的可见光(红,黄,蓝,绿光)耦合于光纤介质中,然后需要PD进行光电转换的场景;PD10A-VIS系列PD模块采用光纤FC接口输入,SMA模拟信号输出,PIN型光电二极管确保PD模块拥有稳定的转换及输出。通常应用于可见光通信,红光,绿光通信等场景。

型    号:PD10A-VIS-200M

手    册: 下载>>

货    期:现货(期货也不超过1周)

价    格: 请咨询


规格参数

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码WhatsApp:+8613427781756
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!

mw, dbm功率计算器 温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

属性 PD10A-VIS-200M PD10A-VIS-500M PD10A-VIS-1G
材料 Si Si Si
光谱范围 400-1100nm 400-1100nm 400-1100nm
输入接口 FC FC FC
光敏面直径 200um 200um 200um
响应度 0.55A/W @ 850nm 0.55A/W @ 850nm 0.55A/W @ 850nm
带宽 DC-200MHz DC-500MHz DC-1GHz
上升时间 1.4ns 0.7ns 350ps
最大增益 1.1x10^4V/W 660V/W 380V/W
最小光功率 -29.6dBm(1.1uw) -22.2dBm(6uw) -19.6dBm(11uw)
饱和光功率 -4.4dBm(0.36mw) 5.8dBm(3.8mw) 4.1dBm(2.6mw)
工作电压 12VDC ±10% 12VDC ±10% 12VDC ±10%
工作电流 <100mA <100mA <100mA
噪声电压 <12mV <4mV <4mV
输出接头 SMA SMA SMA
输出阻抗 50Ω 50Ω 50Ω
输出耦合方式 DC DC DC
最大输出幅度 4.0V 2.5V 1V
工作温度 -25~55℃ -25~55℃ -25~55℃
存储温度 -55~95℃ -55~95℃ -55~95℃
外形尺寸 81mm x 64mm x 25mm(长x宽x厚) 81mm x 64mm x 25mm(长x宽x厚) 81mm x 64mm x 25mm(长x宽x厚)
供货周期 现货
质保年限 1年
售后支持 免费远程技术支持
价格 价格优惠,请咨询
以上参数不合适?看看以下几款的光纤探测器是否合适


响应曲线

PD10A-VIS-200M光电探测器响应曲线图

外形尺寸

PD10A-VIS-200M光电探测器外形尺寸图
