PDLX10D2 长波长光电探测器(900nm~2600nm)

PDLX10D2系列,900-2600nm,铟镓砷(InGaAs),固定增益, 带宽DC-25MHz,自由空间光,15ns上升时间, 输出幅度3V。

上一代产品,规格书未同步,点击查看最新版本
长波长光电探测器

概述

  型号:PDLX10D2系列是一款长波长,带放大的自由空间光耦合得光电探测器模块,波长范围:900-2600nm,带宽:25Mhz,最大输出3V,设计用于长波长得空间光信号探测,激光监测等应用。


应用

  光学检测
  光谱测量
  激光监测

特性

  波长范围900-2600nm
  集成放大电路
  DC9V单电源供电
  全金属外壳,屏蔽性能优良
  M4/M6螺纹孔,便于安装
  自由空间耦合,30mm光学笼式系统安装孔

文档下载


规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码WhatsApp:+8613427781756
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!

mw, dbm功率计算器 温馨提示:如果您需求的参数不在下表中,请添加微信,然后把需求参数反馈给我们,我们支持参数定制。

属性 PDLX10D2-25M PDLX03D2-200M
材料 InGaAs InGaAs
光谱范围 900-2600nm 900-2600nm
输入接口 自由空间光 自由空间光
光敏面直径 1mm 0.3mm
响应度 1.38 A/W @ 2200nm 1.3 A/W @ 2300nm
带宽 DC-25MHz DC-200MHz
上升时间 15ns 1.8ns
跨组增益 10kV/A 50 V/A
最小光功率 1.7uW @ 1550nm --
饱和光功率 4.3mW @ 1550nm 5mW
噪声电压@50Ω负载 <12mVpp <1mVpp
最大输出电压 @ HiZ 3.0V 325mV
工作电压 9-12VDC ±10% 9-12VDC ±10%
工作电流 <200mA <200mA
输出接头 SMA SMA
输出阻抗 50Ω 50Ω
输出耦合方式 DC DC
工作温度 -20~60℃ -20~60℃
存储温度 -40~85℃ -40~85℃
外形尺寸 60mm x 50mm x 32mm 60mm x 50mm x 32mm
质保年限 1年 1年
售后支持 免费远程技术支持 免费远程技术支持
价格 价格优惠,请咨询 价格优惠,请咨询

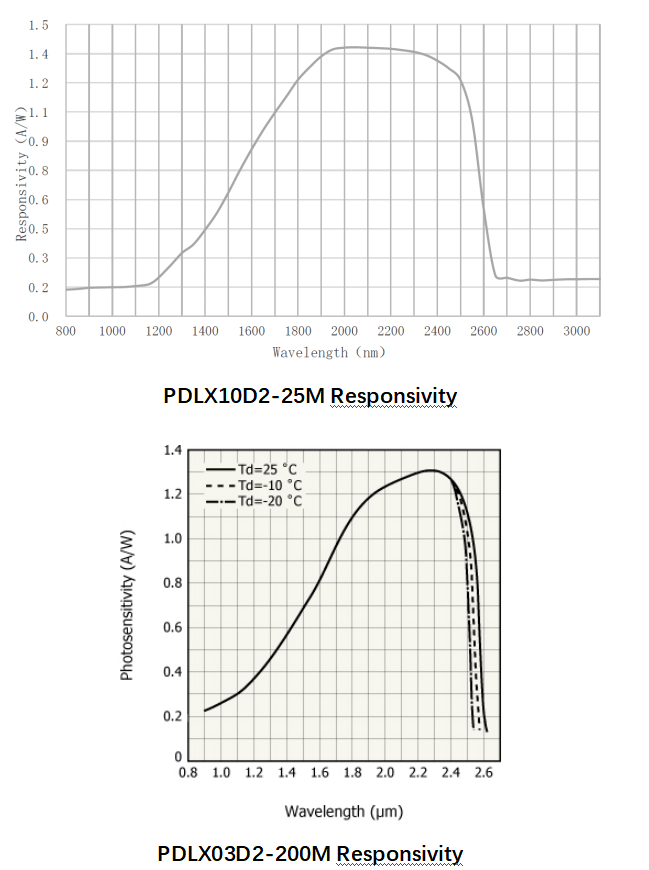

响应曲线

长波长光电探测器(900nm~2600nm)响应曲线图


外形尺寸

长波长光电探测器外形尺寸图
