四象限位置探测器

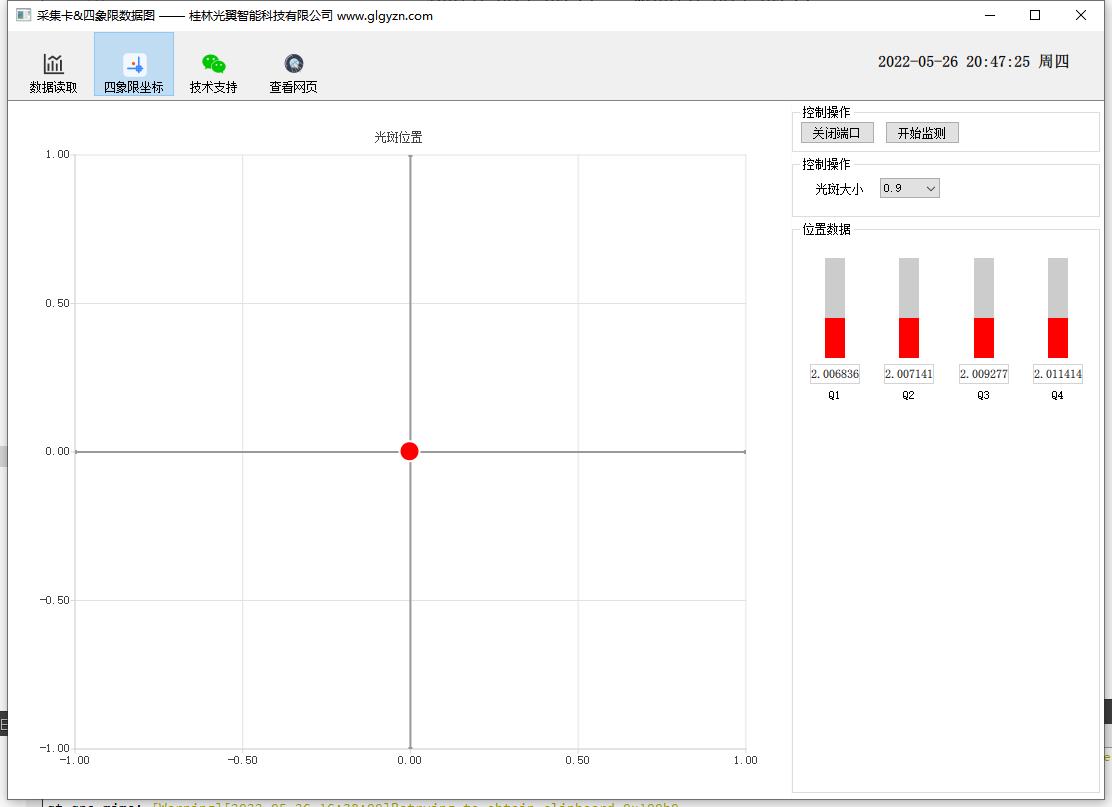

四象限位置探测器模块采用四个相同单元器件作为探测芯片,通过计算获取精确的光斑中心位置,应用于激光微定位、位移监控等精密测量系统。

四象限位置探测器图片

概述

  四象限位置探测器。


特性

  横向效应位置传感探测
  可见光和近红外版
  适用于自动对准
  结构紧凑
  单电源供电

应用

  光斑对准
  角度测量
  激光准直
  激光制导
  位移监控等精密测量系统


文档下载


参数规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
sales@glgyzn.com

属性 QPD80A QPD30A
材料 Si Si
光谱范围 400-1100nm 690-1050
响应度 0.64A/W @ 900nm 0.64A/W @ 840nm
光敏面直径 Ø7.8mm Ø3.0mm
推荐光斑直径 Ø1-3.9mm Ø0.5-1.2mm
带宽 DC-50kHz DC-60kHz
上升时间 8us 6us
跨阻增益 10kV/A 10kV/A
最大光电流 500uA 500uA
工作电压 12VDC ±10% 12VDC ±10%
噪声电压 <2mV <2mV
最大输出幅度 5.0V 5.0V
输出接头 SMA SMA
输出阻抗 50Ω 50Ω
输出耦合方式 DC DC
外形尺寸 50mm x 30mm x 16mm(长x宽x厚,不含连接器) 50mm x 30mm x 16mm(长x宽x厚,不含连接器)
线缆长度 1m 1m

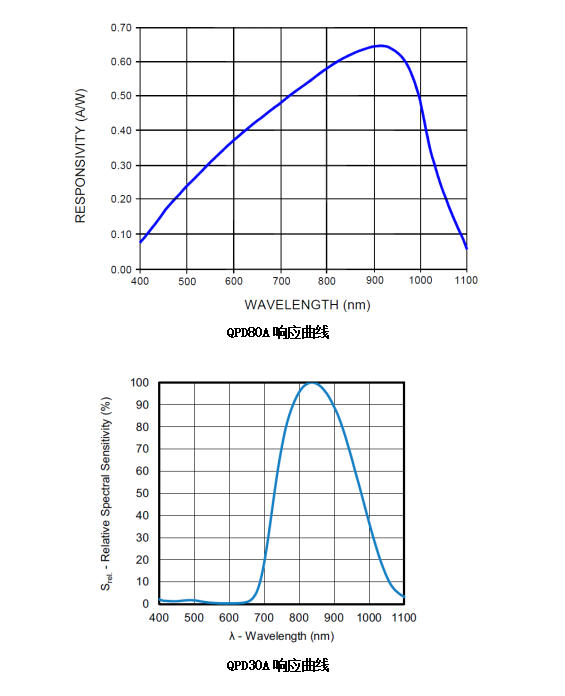

响应曲线

响应曲线

四象限位置探测器

四象限位置探测器
