QPD15四象限位置探测器
产品摘要： QPD15C‑250近红外四象限光电位置探测器，InGaAs材料900‑1700nm，1.5mm光敏直径，50μm象限间隙，DC‑250Hz低带宽；MMCX四路输出，12V单电源供电；输出四路象限电压信号，搭配多通道采集卡解算1550nm波段光斑X/Y坐标；紧凑型小体积，面向近红外激光准直、光斑对准、角度位移监测。
QPD15
四像限光电探测器
技术支持：黄工 13427781756 (微信同号，可扫码）
页面上没有您要找的参数，并不代表我们没有相应产品；添加微信直接沟通更高效。
1. 特点
- 结构紧凑
- 单电源供电
2. 应用
- 光斑对准
- 角度测量
- 激光准直
- 位移监测
3. 规格
| 型号 | QPD15C-250 |
|---|---|
| 材料 | InGaAs |
| 波长范围 | 900-1700nm |
| 光敏区域直径 | 1.5mm |
| 象限间隙 | 50um |
| 推荐光斑直径 | 0.5-1mm |
| 响应度 | 1.0A/W @1550nm |
| 带宽a | DC-250Hz |
| 上升时间a | 1.4ms |
| 跨阻增益a | 4.4x10^3V/W @1550nm |
| 最大光电流 | 250uA |
| 最大输出电压a | 5V |
| 噪声电压a | 3mV |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | MMCX 母头 |
| 工作电压 | 12VDC |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载

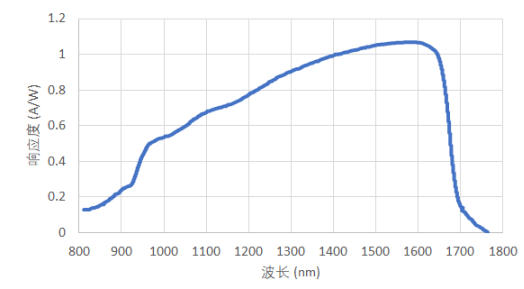

4. 响应曲线

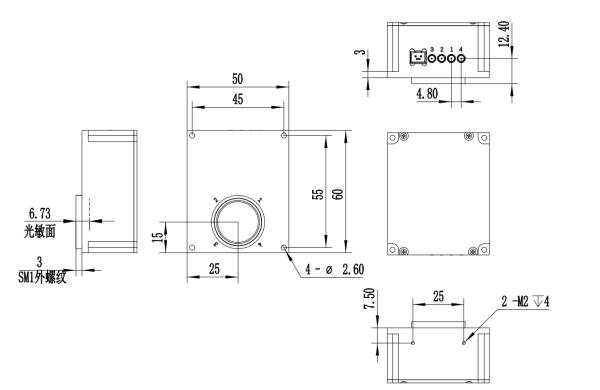

5. 机械尺寸
6. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 射频线MMXC转BNC | 4 | 根 | |
| 3 | 电源适配器 | 1 | 个 | 12V |
| 4 | 电源连接线 | 1 | 根 |
