紫外光电探测器模块

PDUVA系列紫外光电探测模块，探测波长范围220-370nm, 带宽100M, 设计用于空间紫外光探测，同时可选配FC光学接头，SMA输出，低噪声高增益。

概述

  PDUV系列是一款高速、带放大的紫外空间耦合光电探测器，设计用于各种空间紫外光信号的测试和测量应用。此装置集成了一个高性能氮化镓（GaN）基紫外探测二极管，具有灵敏度高、暗电流低、抗可见光和红外干扰能力强等特点。外壳具有一个30mm笼式光学接口，可连接聚焦透镜，实现自由空间光耦合，并且可以选配FC法兰。

---

产品文档

• PDUV系列紫外光电探测器.pdf>>
• 光电探测器FAQ，功率过大等常见问题如何处理？
• 如何选择合适的光电探测器(PD)?（推荐读一读>>）

---

规格

mw, dbm功率计算器 温馨提示：如果您需求的参数不在下表中，请添加微信，然后把需求参数反馈给我们，我们支持参数定制。

属性	PDUVA-10M	PDUVB-100M	PDUVC-50M
材料	AIGaN	GaN	AIGaN
光谱范围	220-420nm	220-370nm	240-280nm
输入接口	自由空间光（FC选配）	自由空间光（FC选配）	自由空间光（FC选配）
光敏面直径	1mm2	0.2mm2	1mm2
响应度	0.2A/W @ 385nm	0.18A/W @ 355nm	0.12A/W @ 275nm
带宽	DC-10MHz	DC-100MHz	DC-50MHz
上升时间	36ns	3.5ns	7ns
最大增益@HiZ	2.2x103V/W	2x103V/W	1.3x103V/W
最小光功率	-21.4dBm (7.3uw)	-14.4dBm (36uw)	-16.1dBm (24.6uw)
饱和光功率	2.6dBm (1.8mw)	3dBm (2mw)	4.9dBm (3.1mw)
噪声电压	<16mV	<36mV	<16mV
最大输出幅度@50Ω负载	4V	4V	4V
工作电压	12VDC ±10%	12VDC ±10%	12VDC ±10%
工作电流	<100mA	<100mA	<100mA
输出接头	SMA	SMA	SMA
输出阻抗	50Ω	50Ω	50Ω
输出耦合方式	DC	DC	DC
工作温度	-20~65℃	-20~65℃	-20~65℃
存储温度	-40~85℃	-40~85℃	-40~85℃
外形尺寸	60mm x 50mm x 32mm（长x宽x厚）	60mm x 50mm x 32mm（长x宽x厚）	60mm x 50mm x 32mm（长x宽x厚）

以上参数不合适？看看以下几款的空间光探测器是否合适

• 需要波长800-1700nm的，并且探测更大功率？InGaAs PIN空间耦合光电探测器
• 需要波长400-1100nm的，并且探测更大功率？PIN光电探测器,Si空间光探测带放大
• 需要更大探测功率，mW级别的？ 偏压光电探测器，用于自由空间光探测

---

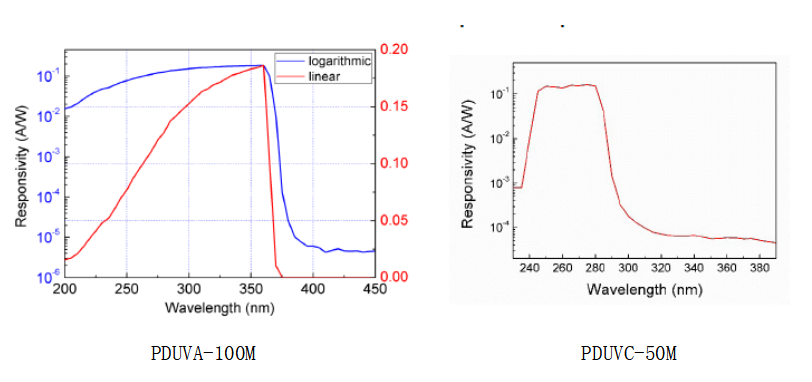

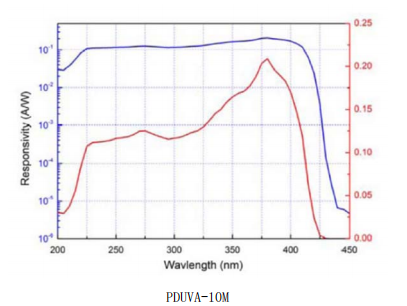

响应曲线

---

外形尺寸

---

常见问题

• 我需要自由空间光的探测器，有那些推荐？


  答：我们的针对自由空间光探测，有PIN的FPD510系列, FPD510-NIR，还要APD的APD430系列，APD210及APD310系列,还要探测功率为mW级别的偏压系列DET20；它们一个大概区别是，它们探测的功率：偏压类型 > PIN类型 > APD 类型。

• 光电探测器（PD）供电是用的啥线供电的？


  答：12v单电源, 我们配适配器，配sma线，您无须再买线跟电源了，装箱图如下。

---
