CD-X 分布式光纤DAS/DVS专用相干探测模块
产品型号：CD-X
规格书： 点击下载
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
1. 概述
CD-X 相干探测模块属于平衡光电探测器系列专用相干接收设备，专为 C-OTDR 相干解调方案研发；分为 CD-DVS 振动款、CD-DAS 声波款两大型号，采用 InGaAs 近红外感光芯片，配备两路 FC 光纤接口分别接入本征参考光与后向散射探测光，通过相干外差解调提取相位 / 幅度信号，带宽覆盖 80MHz、200MHz，整机集成低噪声跨阻放大，配套完整电源、射频线材，可直接嵌入油气管道 DAS 声波监测、周界 DVS 振动安防、1550nm FMCW 多普勒测风雷达整机。
2. 特点
- 相干探测
- 高信噪比
3. 应用
- 油气 / 燃气管道 DAS 分布式声波泄漏监测系统
- 电缆隧道、管廊、边境周界 DVS 光纤振动安防预警
- 1550nm FMCW 多普勒测风激光雷达相干接收前端
- 海缆、通信光缆第三方施工破坏在线监测设备
- 高校光纤相干干涉、C-OTDR 解调科研实验平台
4. 规格
| 型号 | CD-DVS-80M | CD-DVS-200M | CD-DAS-80M | CD-DAS-200M | |
|---|---|---|---|---|---|
| 波长 | 1000-1700nm | ||||
| 输入接口 | FC/APC | ||||
| 响应度 | 0.9A/W @1550nm | ||||
| 增益b | 25kV/A | 50kV/A | |||
| 带宽a | 0.03-80MHz | 0.03-200MHz | 70-90MHz | 175-225MHz | |
| 输入Local | <5mW | ||||
| 噪声电压a | 10mV | 15mV | 10mV | 15mV | |
| 输出摆幅a | 0-1.7V | 0-1.7V | ±1.7V | ±1.7V | |
| 工作电压 | 12V | ||||
| 工作电流 | <500mA | ||||
| 输出阻抗 | 50Ω | ||||
| 输出耦合方式 | AC | ||||
| 输出接头 | SMA female | ||||
| 工作温度 | -20~65℃ | ||||
| 存储温度 | -40~85℃ | ||||
备注：
a 对于50Ω负载
b 对于高阻负载

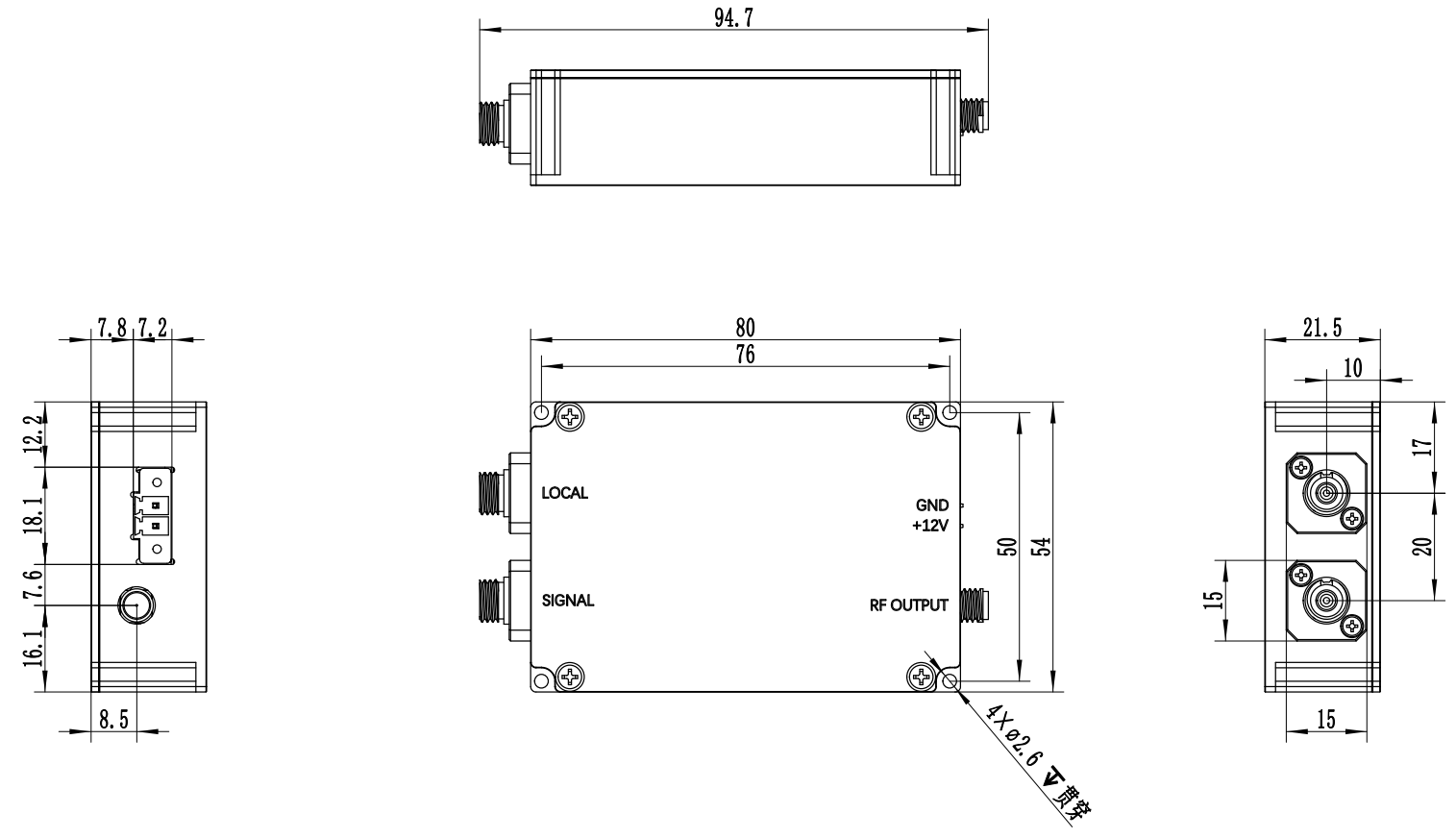

5. 机械尺寸

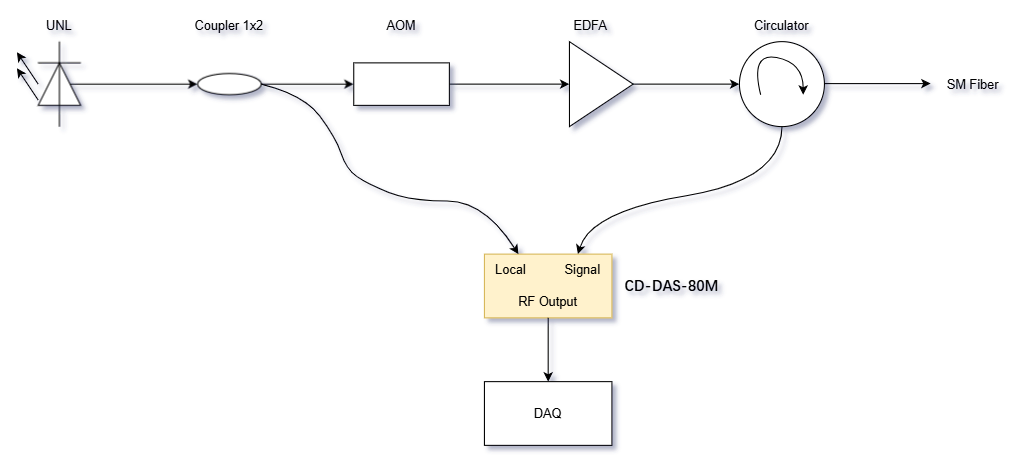

6. 应用框图
7. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | CD相干探测模块 | 1 | 个 | |
| 2 | 12V电源适配器 | 1 | 个 | 带DC转接线 |
| 3 | SMA转BNC射频线 | 1 | 根 |
