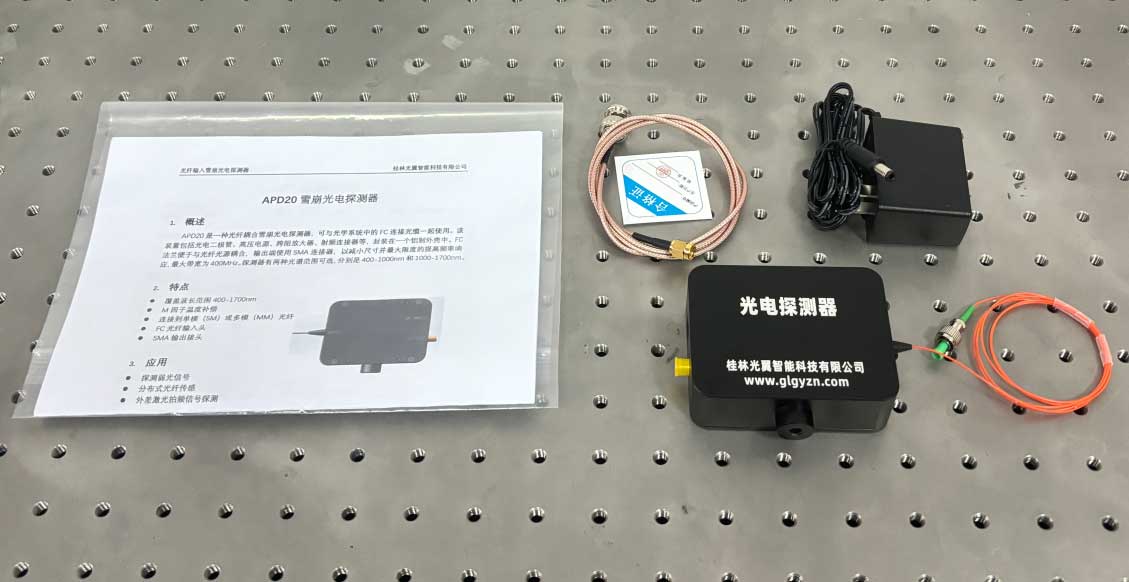

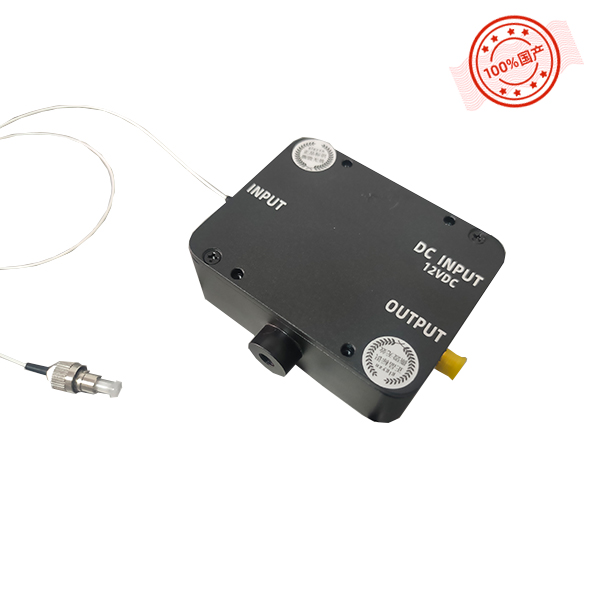

APD20 雪崩光电探测器 光纤FC接口 nW功率探测
产品概述：APD20系列光电探测器采用高性能的InGaAs的雪崩光电二极管，内置温控补偿，适合探测nW级光功率，带宽有多种可选,探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。
产品型号：APD20
规格书： 点击下载
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
特性：
- 覆盖波长范围400-1700nm
- M因子温度补偿
- 连接到单模（SM）或多模（MM）光纤
- FC光纤输入头
- SMA输出接头
应用：
- 探测弱光信号
- 分布式光纤传感
- 外差激光拍频信号探测
参数规格：
| 型号 | APD20A-10M | APD20A-50M | APD20A-200M | APD20A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 400-1000nm | |||
| 输入接口 | 带FC/APC接头的多模光纤 | |||
| 响应度 @M=1 | 0.5A/W @850nm | |||
| 带宽b | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间b | 40ns | 8ns | 2ns | 1ns |
| 增益a | 1.4x10^7V/W | 2.7x10^6V/W | 1.2x10^6V/W | 0.52x10^6V/W |
| 饱和光功率 | 0.23uW | 1.3uW | 2.5uW | 5.8uW |
| 噪声电压b | 18mVpp | 18mVpp | 18mVpp | 18mVpp |
| 噪声等效功率 | 0.11pW/√Hz | 0.23pW/√Hz | 0.28pW/√Hz | 0.64pW/√Hz |
| 型号 | APD20C-10M | APD20C-50M | APD20C-200M | APD20C-400M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 输入接口 | 带FC/APC接头的单模光纤 | |||
| 响应度 @M=1 | 0.9A/W @1550nm | |||
| 带宽b | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间b | 40ns | 8ns | 2ns | 1ns |
| 增益a | 3.2x10^6V/W | 0.65x10^6V/W | 4.0x10^5V/W | 1.8x10^5V/W |
| 饱和光功率 | 0.98uW | 4.8uW | 8uW | 16.7uW |
| 噪声电压b | 18mVpp | 18mVpp | 18mVpp | 18mVpp |
| 噪声等效功率 | 0.42pW/√Hz | 0.71pW/√Hz | 0.84pW/√Hz | 1.8pW/√Hz |
| 型号 | 探测器公共参数 |
|---|---|
| 最大输出幅度a | 3.2V |
| 工作电压 | 9-12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -10~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载
b 对于50Ω负载

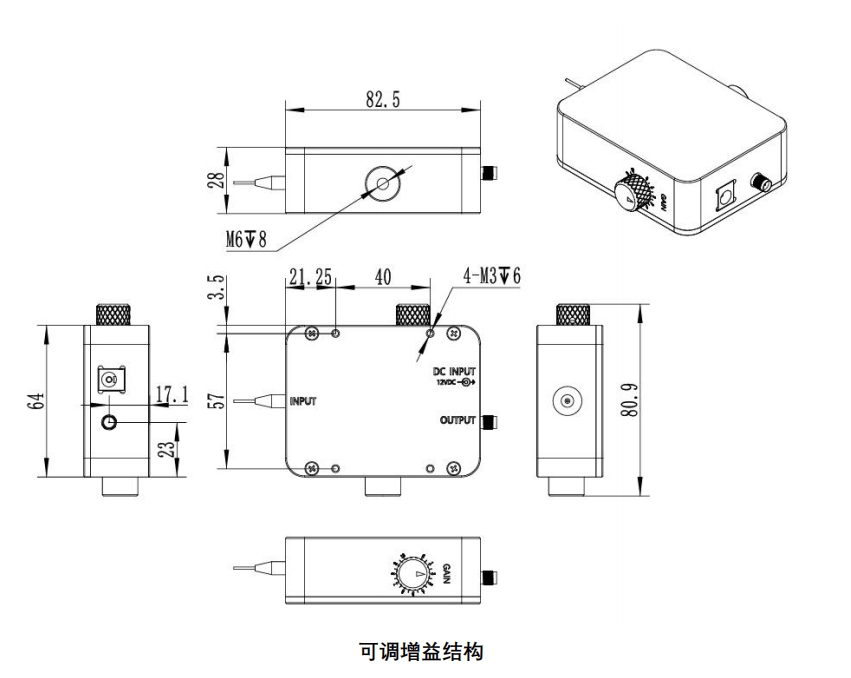

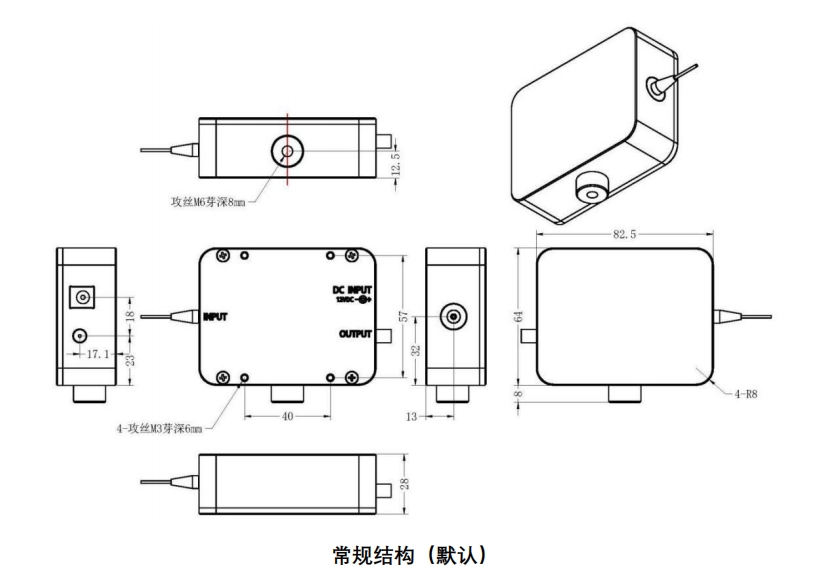

机械寸尺
