2.4x2.4mm可调增益光电探测器 190-1100nm
190–1100nm · 空间光 · 可调增益 · 跨阻放大 · OEM 集成
1100nm
可调增益
跨阻放大
PIN
放大
光电探测器
技术支持：黄工 13427781756 (微信同号，可扫码）
页面上没有您要找的参数，并不代表我们没有相应产品；添加微信直接沟通更高效。
1. 概述
PD510U是一款低噪声、带集成放大器的可调增益硅光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，探测器带宽和增益共有八个档位。
2. 特点
- 低噪声，可调增益
- 波长范围190-1100nm
- SMA输出接头
3. 应用
- 光学仪器仪表
- 科研实验
4. 规格
| 典型值 | |
|---|---|
| 材料 | Si |
| 波长范围 | 190-1100nm |
| 光敏区域尺寸 | 2.4x2.4mm |
| 响应度 | 0.5A/W @940nm |
| 最大输出幅度a | 10V |
| 工作电压 | ±12V |
| 工作电流 | 100mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
| 0db档位 | 10db档位 | ||
|---|---|---|---|
| 增益a | 0.9x10^3V/W | 增益a | 2.90x10^3V/W |
| 带宽b | DC-11MHz | 带宽b | DC-1.3MHz |
| 噪声电压b | 2mV | 噪声电压b | 2mV |
| 噪声等效功率 | 70.1pW/√Hz | 噪声等效功率 | 28.1pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 32ns | 上升时间 | 270ns |
| 20db档位 | 30db档位 | ||
|---|---|---|---|
| 增益a | 0.9x10^4V/W | 增益a | 2.9x10^4V/W |
| 带宽b | DC-1.4MHz | 带宽b | DC-430kHz |
| 噪声电压b | 2mv | 噪声电压b | 2mv |
| 噪声等效功率 | 9.1pW/√Hz | 噪声等效功率 | 6.3pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 250ns | 上升时间 | 800ns |
| 40db档位 | 50db档位 | ||
| 增益a | 0.9x10^5V/W | 增益a | 2.9x10^5V/W |
| 带宽b | DC-110kHz | 带宽b | DC-40kHz |
| 噪声电压b | 2mV | 噪声电压b | 3mV |
| 噪声等效功率 | 4.1pW/√Hz | 噪声等效功率 | 2.8pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 3.2us | 上升时间 | 8.7us |
| 60db档位 | 70db档位 | ||
| 增益a | 0.9x10^6V/W | 增益a | 2.9x10^6V/W |
| 带宽b | DC-11kHz | 带宽b | DC-4kHz |
| 噪声电压b | 4mV | 噪声电压b | 5mV |
| 噪声等效功率 | 2.2pW/√Hz | 噪声等效功率 | 1.9pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 32us | 上升时间 | 87us |
备注：
a 对于高阻负载
b 对于50Ω负载

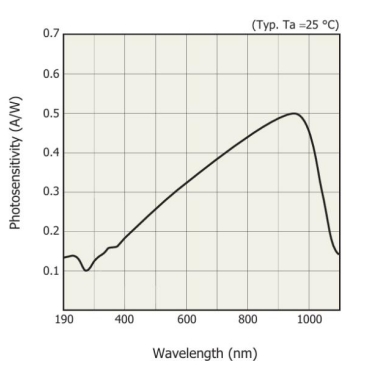

5. 响应曲线
备注：响应曲线为典型值，仅供参考。

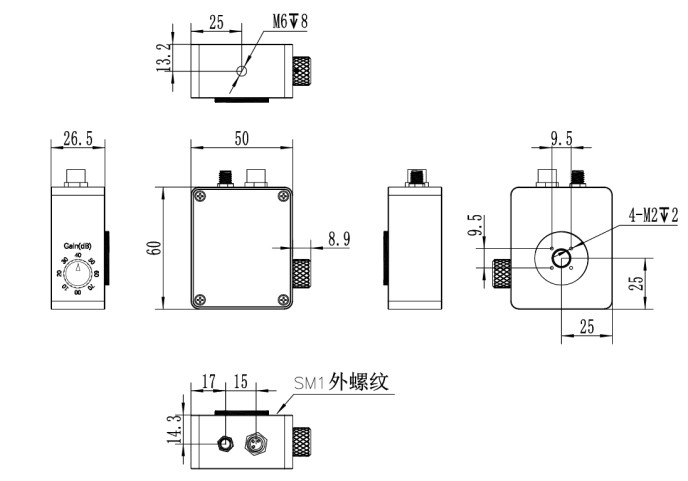

6、机械尺寸
