APD12703 APD光电探测器模块 3mm靶面 高增益 适合荧光探测 355nm紫外增强

产品概述:

APD12703A系列光电探测器采用一颗3mm大靶面的APD雪崩光电二极管,响应波长300-1000nm,在355nm处紫外增强,内置放大电路,拥有超高增益,适合探测极其微弱的弱光信号,例如荧光探测。

关键词: 紫外光电探测器 3mm APD 荧光探测 高灵敏光电探测器 空间光输入 400-1100nm
产品型号:APD12703
规格书: 点击下载
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


特性

  • 温度补偿
  • 紫外增强
  • 选配FC法兰
  • 高灵敏度
  • 大光敏尺寸(3mm)
  • 30mm光学笼式系统

应用

  • 探测弱光信号
  • 荧光测量
  • 化学分析仪器

规格参数:

型号APD12703A-50kAPD12703A-1.5M
材料Sisi
波长范围300-1000nm300-1000nm
光敏区域直径3mm3mm
响应度 @M=10.5A/W @ 800nm 0.5A/W @ 800nm
带宽aDC-50kHzDC-1.5MHz
上升时间a7us250ns
增益a1.0x10^7V/W1x10^6V/W
饱和光功率310nW5uW
噪声电压a22mVpp20mVpp
最大输出电压a5V5V
噪声等效功率 0.5pW/√Hz0.82pW/√Hz
工作电压9-12V9-12V
工作电流<200mA<200mA
输出阻抗50Ω50Ω
输出耦合方式DCDC
输出接头SMA femaleSMA female
工作温度-10~65℃-10~65℃
存储温度-40~85℃-40~85℃

备注:

a 对于高阻负载


响应曲线

APD12703A响应曲线

备注:响应曲线为典型值,仅供参考。

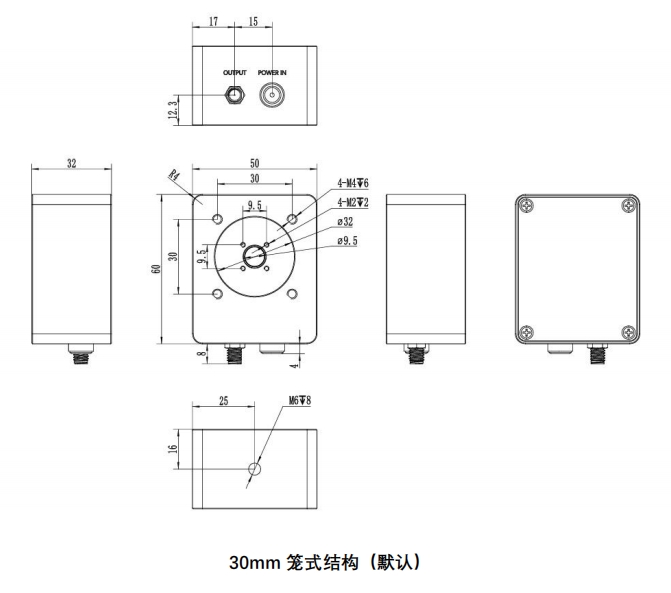

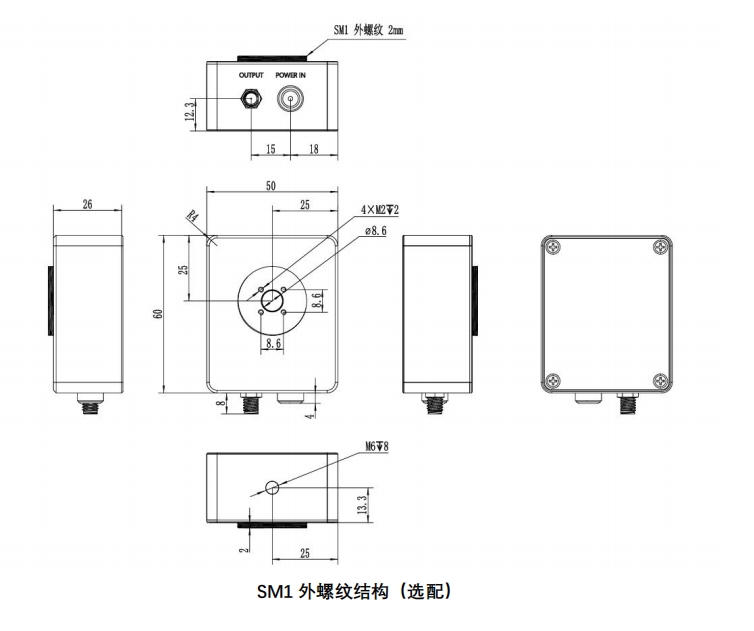

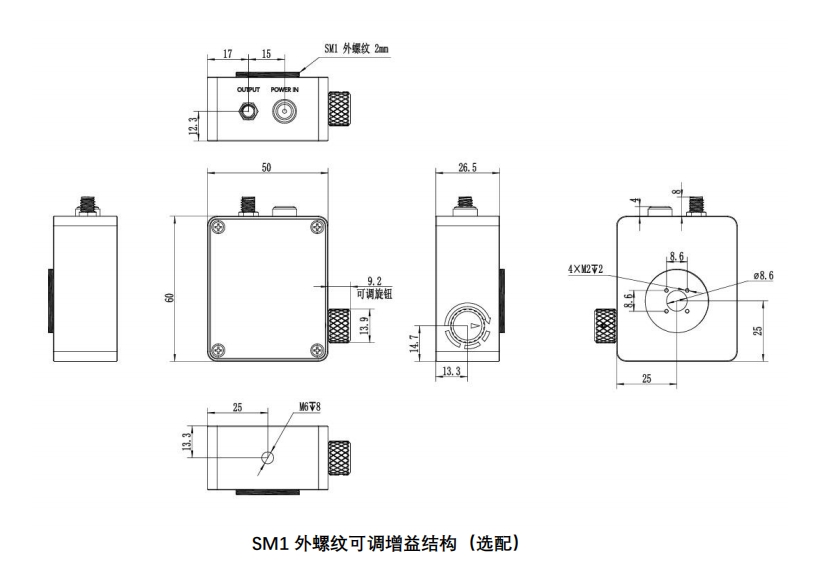

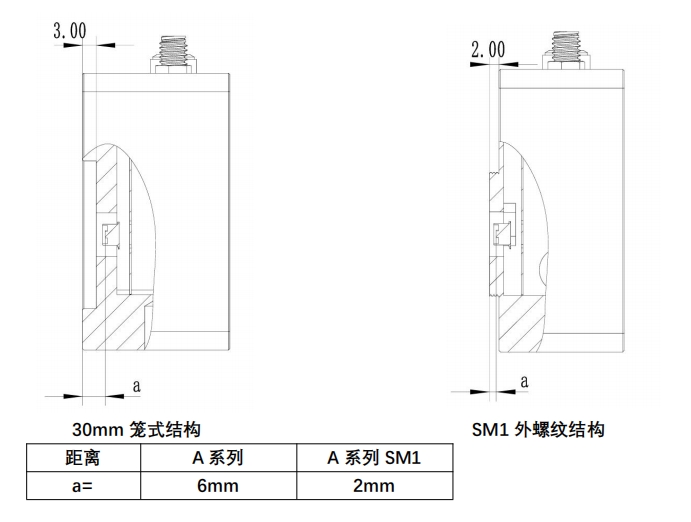

外形尺寸



 发货清单

序号物资名称数量单位备注
1光电探测器1
2电源适配器19V
3SMA转BNC射频线1




测试截图

APD12703A-1 x射线荧光光谱XRF 实测示波器截图

APD12703A-1 x射线荧光光谱XRF 实测示波器截图
