PD13交直流独立输出光电探测器
产品概述：PD13是一种交直流独立输出的光电探测器，可与光学系统中的FC连接光缆一起使用，交流/直流 (AC/DC) 独立输出，支持4/8/16通道定制。
产品型号：PD13
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
PD13是一种交直流独立输出的光电探测器，可与光学系统中的FC连接光缆一起使用。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中。FC法兰便于与光纤光源耦合，输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应。
2. 特点
- 光谱范围可选
- 交流/直流独立输出
- 低噪声高增益
- 支持4/8/16通道定制
3. 应用
- 探测弱光信号
- 光源噪声测试
- 激光器稳频系统
4. 规格
| 型号 | PD13C-100M | |
|---|---|---|
| 材料 | InGaAs | |
| 波长范围 | 1000-1700nm | |
| 光敏区域直径 | 70um | |
| 输入接口 | FC法兰 | |
| 响应度 | 0.9A/W @1550nm |
| AC端 | 带宽(b) | 150k-100MHz | |
|---|---|---|---|
| AC端 | 上升时间(b) | 3.5ns | |
| AC端 | 增益(a) | 50kV/W | |
| AC端 | 饱和光功率 | 80uW | |
| AC端 | 噪声电压(b) | 36mV | |
| AC端 | 最大输出幅度(b) | ±2.0V | |
| DC端 | 带宽(b) | DC-150kHz | |
| DC端 | 增益(a) | 1.0kV/W | |
| DC端 | 饱和光功率 | 5mW | |
| DC端 | 最大输出幅度(b) | 5.0V |
| 公共参数 | 典型值 |
|---|---|
| 工作电压 | 12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载
b 对于50Ω负载
5. 响应曲线
备注：响应曲线为典型值，仅供参考。

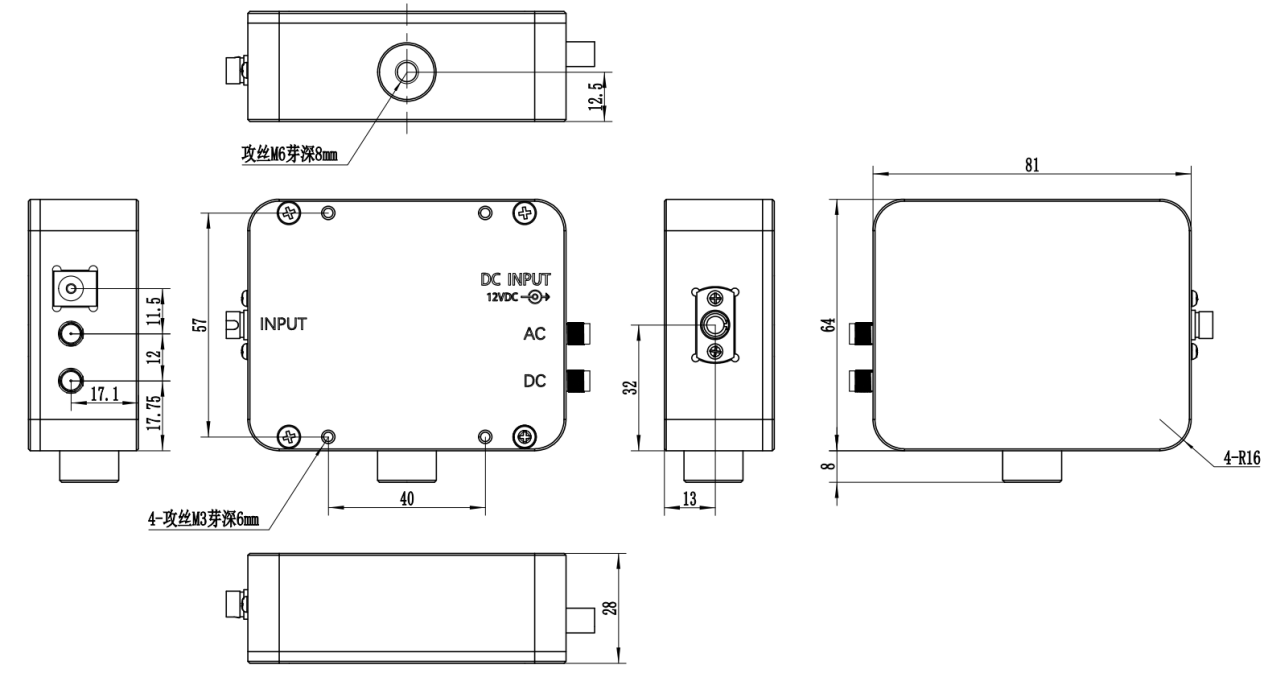

6. 机械尺寸
