APD1064 1064nm增强空间光雪崩光电探测器
400–1100nm · 空间光输入 · 内置温度补偿
产品概述
APD1064 空间光雪崩光电探测器模块采用 1064nm 增强型硅基雪崩光电二极管，光谱响应覆盖 400-1100nm，针对 1064nm 激光波段进行了响应度增强，光敏区域直径 0.8mm，响应度达 0.36A/W @ 1064nm（M=1）。相比标准 PIN 探测器，APD1064 通过内部雪崩倍增效应提供更高灵敏度和更低噪声，噪声等效功率低至 0.12pW/√Hz，非常适合 nW 级弱光信号探测。
模块采用自由空间光输入方式，标配 30mm 光学笼式系统安装孔和 M6 螺纹孔，便于集成安装；可选配 FC 法兰，满足不同光路设计需求。内置 M 因子温度补偿电路，可根据热敏电阻实时调节偏置电压，补偿温度变化对雪崩倍增因子的影响，在 -10°C 至 65°C 宽温范围内保持稳定增益和低噪声性能。DC 9-12V 单电源供电，SMA female 输出接口，50Ω 输出阻抗，DC 耦合方式，使用方便。
典型应用包括：大气气溶胶激光雷达回波信号接收、云层分析、沙尘暴监测、激光测距、激光雷达（LiDAR）等。带宽可选 DC-10MHz、DC-50MHz、DC-200MHz，满足不同响应速度需求。支持选配 FC 法兰和定制服务，提供完整规格书与选型支持。
产品特性
- M 因子温度补偿
- APD 过流保护
- 多种带宽可选
- 低噪声
- DC9-12V 单电源供电
- 全金属外壳，屏蔽性能优良
- M6 螺纹孔，便于安装
- 自由空间耦合，30mm 光学笼式系统安装孔
应用场景
- 大气气溶胶激光雷达信号接收
- 云层高度、云层分布探测分析
- 沙尘暴、雾霾环境光学监测
- 1064nm 脉冲激光微弱回波采集
- 气象科研、环境监测实验室光路
规格参数
| 型号 | APD1064A-10M | APD1064A-50M | APD1064A-200M |
|---|---|---|---|
| 材料 | Si | ||
| 波长范围 | 400-1100nm | ||
| 光敏区域直径 | 0.8mm | ||
| 响应度 @M=1 | 0.36A/W @ 1064nm | ||
| 带宽a | DC-10MHz | DC-50MHz | DC-200MHz |
| 上升时间a | 40ns | 8ns | 2ns |
| 增益bc | 9.7x10^6V/W | 1.9x10^6V/W | 8x10^5V/W |
| 饱和光功率c | 0.32uW | 1.7uW | 3.8uW |
| 噪声电压a | 18mVpp | 18mVpp | 18mVpp |
| 最大输出电压b | 3.2V | 3.2V | 3.2V |
| 噪声等效功率 | 0.12pW/√Hz | 0.23pW/√Hz | 0.3pW/√Hz |
| 工作电压 | 9-12V | ||
| 工作电流 | <200mA | ||
| 输出阻抗 | 50Ω | ||
| 输出耦合方式 | DC | ||
| 输出接头 | SMA female | ||
| 工作温度 | -10~65℃ | ||
| 存储温度 | -40~85℃ | ||
备注：
a 对于50欧姆负载
b 对于高阻负载
c 1064nm
响应曲线
APD1064型号说明
探测器型号命名规范：探测器系列-带宽-SM1-ADJ
例：
APD1064A-50M，则表示使用结构为 30mm 笼式结构。
APD1064A-50M-SM1，则表示使用结构为 SM1 外螺纹结构。
APD1064A-50M-SM1-ADJ，则表示使用结构 SM1 外螺纹可调增益结

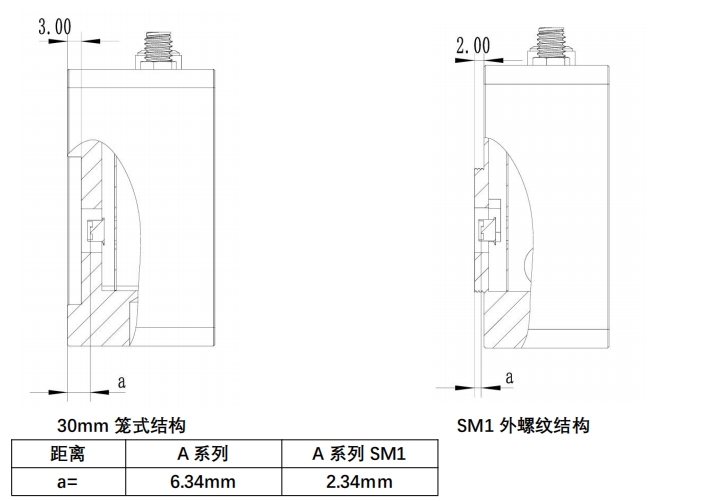

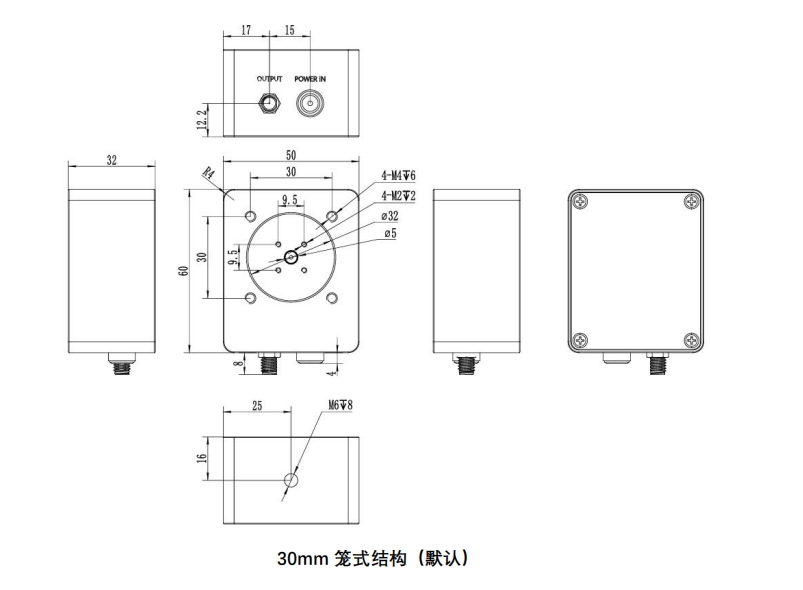

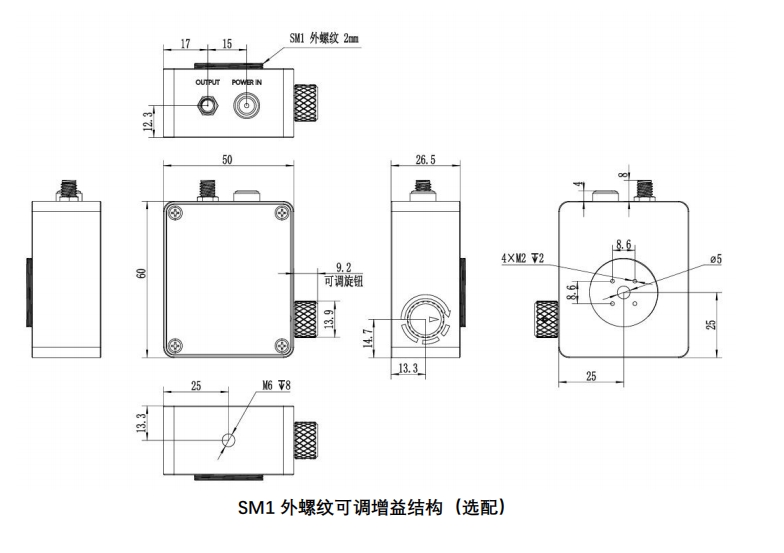

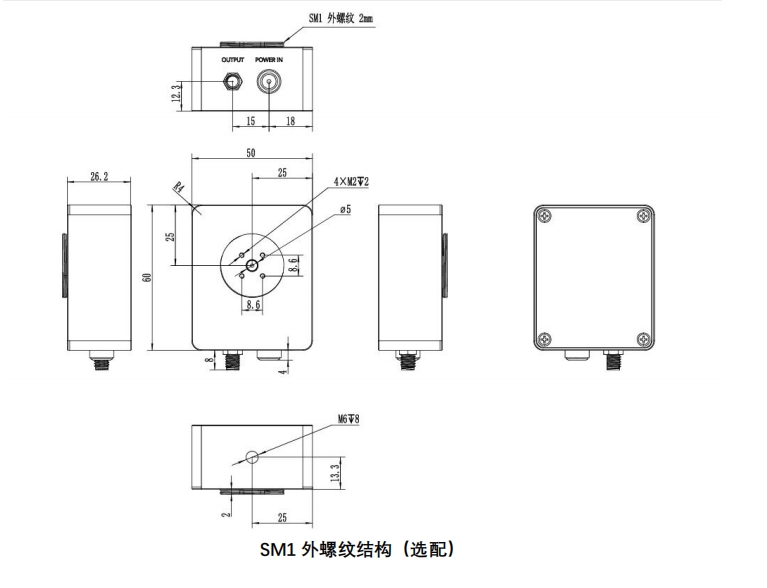

外形尺寸
光敏距离示意图
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 9V |
| 3 | SMA转BNC射频线 | 1 | 根 |
FAQ
Q1：APD1064 和 PIN 探测器有什么区别？
A：APD1064 内部有雪崩倍增效应，灵敏度更高，噪声等效功率低至 0.12pW/√Hz，可探测 nW 级弱光信号；PIN 结构简单、偏置低，适合较强光或高速场景。大气气溶胶雷达、激光测距等弱光探测场景优先选 APD1064。
Q2：APD1064 为什么针对 1064nm 增强？
A：1064nm 是 Nd:YAG 激光器和光纤激光器的典型波长，广泛应用于激光雷达和激光测距。APD1064 通过增强型硅基 APD 设计，在 1064nm 处响应度达 0.36A/W（M=1），相比普通 Si APD 在该波段的响应显著提升。
Q3：APD1064 的三种带宽版本怎么选？
A：DC-10MHz（APD1064A-10M）适合大气气溶胶雷达、云层分析等慢速信号；DC-50MHz（APD1064A-50M）适合一般激光测距；DC-200MHz（APD1064A-200M）适合高速脉冲激光测距和快速激光脉冲探测。带宽越高，增益和NEP相应降低。
Q4：温度补偿有什么用？
A：APD 的增益 M 因子会随温度变化，APD1064 内置热敏电阻可实时调节偏置电压，补偿温度对 M 因子的影响，在 -10°C 至 65°C 范围内保持稳定增益和探测性能。
Q5：APD1064 和 APD430、APD20 有什么区别？
A：APD1064 是1064nm增强型空间光APD，针对 1064nm 波段响应度更高，适合大气气溶胶雷达和激光测距；APD430 是通用空间光APD，覆盖 400-1700nm；APD20 是FC光纤耦合APD，适合分布式光纤传感和弱光探测。三者输入方式和波长优化方向不同。
Q6：APD1064 可以选配 FC 法兰吗？
A：可以。APD1064 标配自由空间光输入，可选配 FC 法兰实现光纤耦合输入，满足不同光路设计需求。
Q7：APD1064 支持定制吗？
A：支持光敏面、波长优化、带宽、接口、封装等定制，可提供选型支持。
Q8：APD1064 主要应用在哪些场景？
A：大气气溶胶激光雷达、云层分析、沙尘暴监测、激光测距、激光雷达 LiDAR、弱光信号探测等。
