DET20偏压光电探测器

产品概述:

DET20系列光电探测器采用一颗320-1100nm响应的Si硅光电二极管,不带放大电路,适合用于探测mW级光功率,该系列探测器拥有几乎无法察觉的噪声。

关键词: DET20 偏压光电探测器
产品型号:DET20
规格书: 点击下载
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


1. 概述

DET20是一种即用型光电探测器,适用于自由空间光学系统。该装置包括一块电路板、探测器和射频连接器,封装在一个紧凑的铝制外壳中。输出端使用SMA连接器,以减小尺寸并最大限度的提高频率响应。


2. 特点

  • 30mm光学笼式系统安装孔
  • 大光敏尺寸
  • 选配锂电池供电,噪声更低
  • 选配FC法兰,可使用光纤耦合


3. 应用

  • 光学实验
  • 脉冲光波形检测
  • 测量仪器


4. 规格

型号DET20A-20MDET20A-30MDET20A-1G
材料Si
波长范围320-1000nm
光敏区域尺寸3.6x3.6mm2.4x2.8mm0.4mm
响应度0.6A/W @960nm0.6A/W @960nm0.52A/W @760nm
带宽aDC-20MHzDC-30MHzDC-1GHz
上升时间a18ns12ns350ps
损伤阈值100mW100mW15mW
偏置电压10V10V3.3V


型号DET20C-80MDET20C-2G
材料InGaAsInGaAs
波长范围900-1750nm1000-1700nm
光敏区域尺寸500um70um
响应度1.1A/W @1650nm0.90A/W @1550nm
带宽aDC-80MHzDC-2GHz
上升时间a4ns180ps
损伤阈值5mW5mW
偏置电压5V5V


输出阻抗50Ω
输出耦合方式DC
输出接头SMA female
工作电压12VDC
工作温度-20~65℃
存储温度-40~85℃

备注:

a 对于50Ω负载

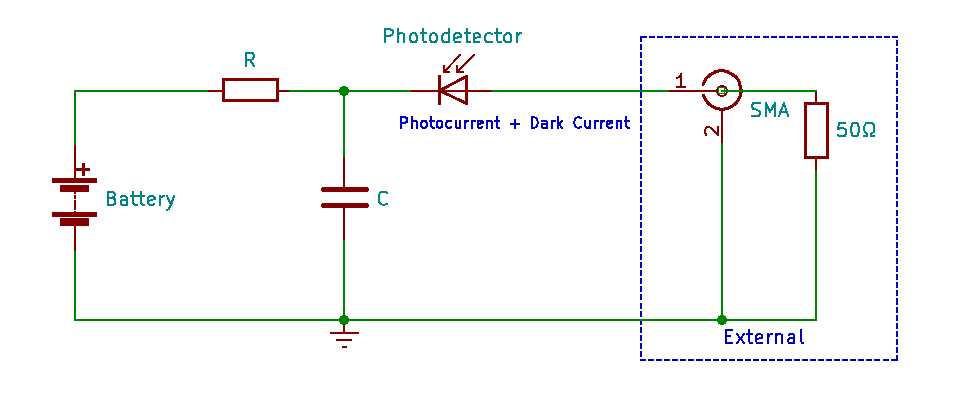

5. 原理框图


6. 操作步骤

  • 调整示波器的电压格度到10mV/div,设置示波器的输入阻抗为50Ω;
  • 用同轴电缆将探测器的输出和示波器的输入连接;
  • 确保探测器接收的功率在饱和功率以内,然后打开待测光源并对准光敏区域;
  • 观察示波器的波形。

注:我们使用负载电阻R将光电流I转换成电压V,以便在示波器上查看:V = I x R

负载电阻会影响响应速度,为了获得最大带宽,我们建议使用50欧姆同轴电缆,并在电缆另一端使用50欧姆终端电阻,以进行阻抗匹配。如果带宽不重要,可以通过增益负载电阻来增加特定光照下的电压量。同轴电缆的长度会对响应产生深远影响,因此建议尽可能缩短电缆。

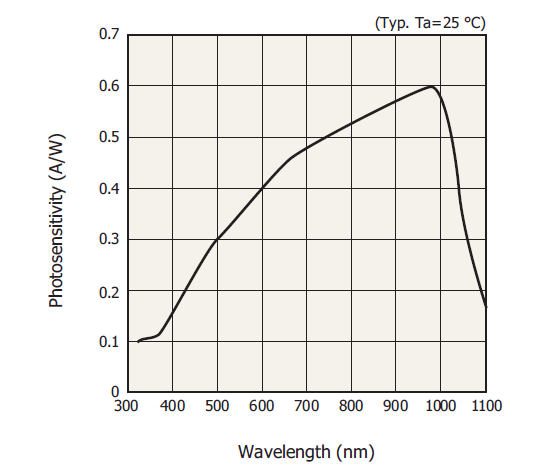

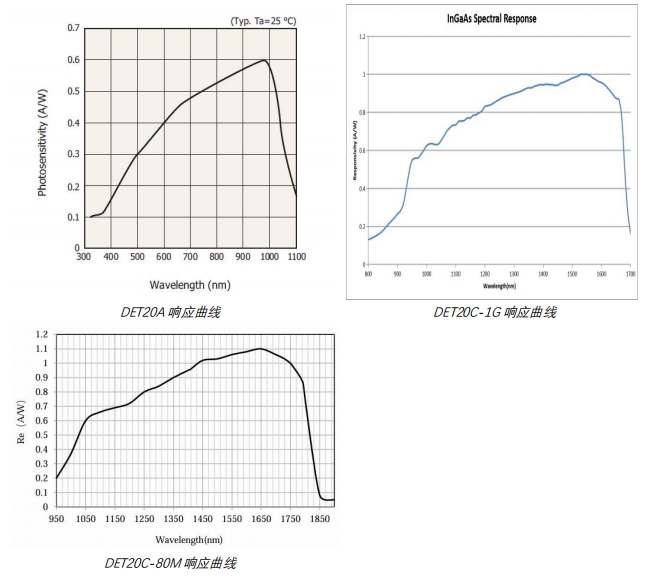

7. 响应曲线


备注:响应曲线为典型值,仅供参考。


8.型号说明

探测器型号命名规范:探测器系列-带宽-SM1

例:

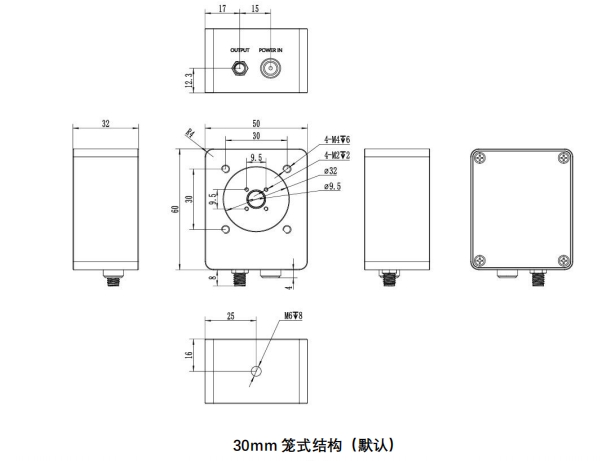

DET20A-20M,则表示使用结构为 30mm 笼式结构。

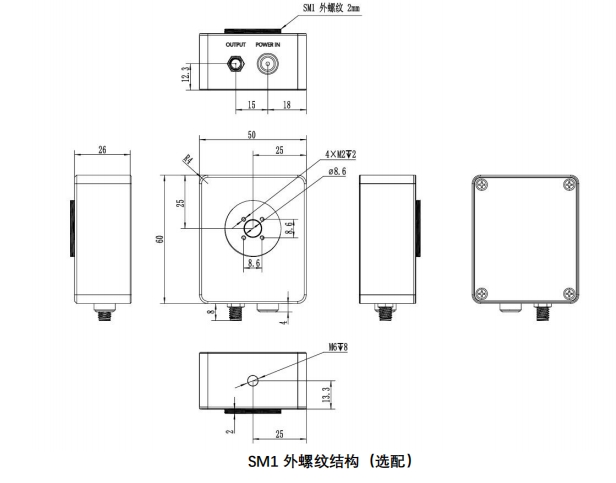

DET20A-20M-SM1,则表示使用结构为 SM1 外螺纹结构。

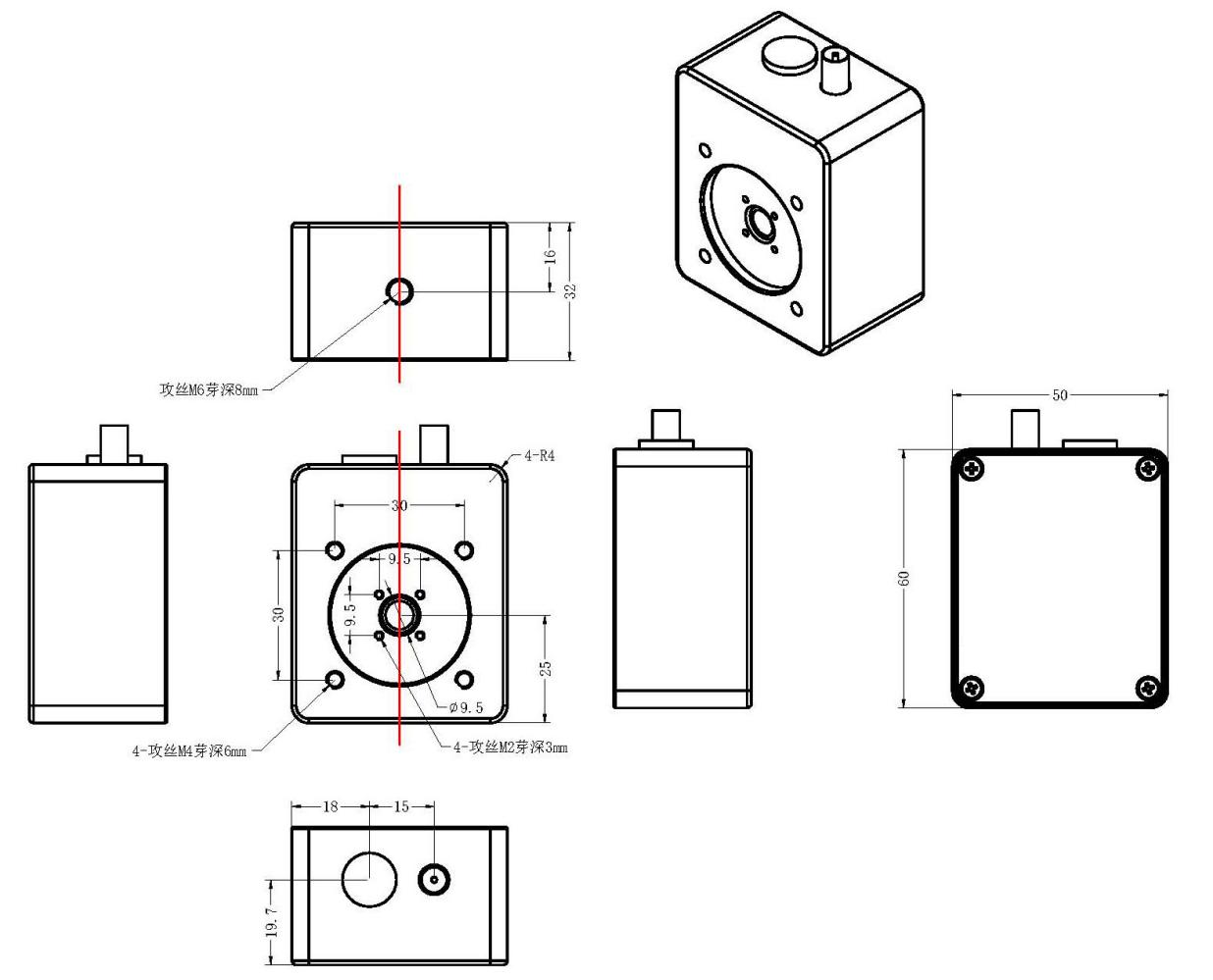

9. 机械尺寸




9. 发货清单

序号物资名称数量单位备注
1光电探测器1
2电源适配器112V
3SMA转BNC射频线1
