DET30偏压光电探测器

1. 概述

DET30是一种即用型高速光电探测器，可与光学系统中的FC连接光缆一起使用。该装置包括一块电路板、探测器、射频连接器和12V偏置电池，封装在一个紧凑的铝制外壳中。FC法兰便于与光纤光源耦合，输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，最大带宽为5GHz。探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。

2. 特点

• 四种型号覆盖波长范围400-1700nm
• 带宽从1到5GHz
• 上升时间从80ps到350ps
• 连接到单模（SM）或多模（MM）光纤
• FC光纤输入头
• SMA输出接头

3. 应用

• 示波器光探头
• 激光脉宽测量

4. 规格

备注：
a 对于50Ω负载
b 电池电压过低会导致上升时间变慢，带宽降低

5. 原理框图

6. 操作步骤

• 调整示波器的电压格度到10mV/div，设置示波器的输入阻抗为50Ω；
• 用同轴电缆将探测器的输出和示波器的输入连接；
• 清洁光纤输入接头的末端，插入探测器FC法兰并拧紧；
• 确保激光源输出的功率在探测器饱和功率以内，然后打开待测光源；
• 观察示波器的波形。

注：我们使用负载电阻R将光电流I转换成电压V，以便在示波器上查看：V = I x R

负载电阻会影响响应速度，为了获得最大带宽，我们建议使用50欧姆同轴电缆，并在电缆另一端使用50欧姆终端电阻，以进行阻抗匹配。如果带宽不重要，可以通过增益负载电阻来增加特定光照下的电压量。同轴电缆的长度会对响应产生深远影响，因此建议尽可能缩短电缆。

7. 电池寿命

电池的使用寿命与探测的光功率直接相关。大部分电池制造商以mAh(毫安时)定义电池寿命。例如，DET30探测器包含的电池是40 mAh。这表示以1.0 mA电流能够工作40小时。下面的例子说明了如何根据光功率确定该电池的寿命。

在此例中，我们将平均功率为1 mW、波长为1550 nm的光源入射到InGaAs探测器上。在此波长下偏压探测器的响应为0.90A/W，光电流可按照下式计算：

I = 0.90A/W x 1mW = 0.9mA

电池标称寿命为40 mAh，所以电池将持续工作时间为：

T = 40mAh / 0.9mA = 44hr

当使用推荐的50欧姆终端电阻时，1mW光对应的电压为：

V = I x R = 0.9mA x 50 = 45mV

8. 更换电池

探测器使用一块A23 12V电池供电，先逆时针旋转电池盖将其取出，安装新电池时需注意电池正负极，电池盖上带弹簧一端为负极。长时间不使用可将电池取出。

9. 响应曲线

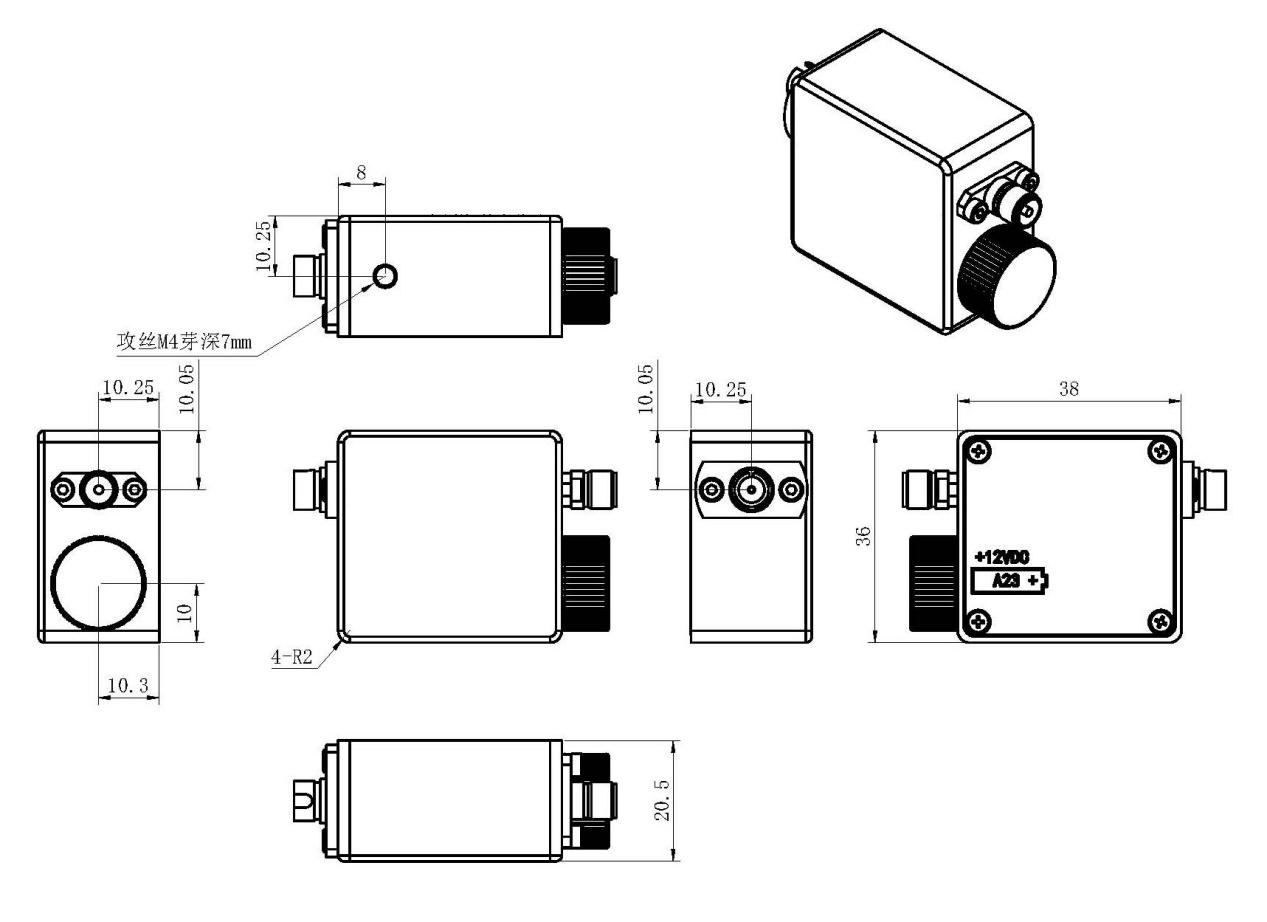

10. 机械尺寸

11. 发货清单
