BPD230 自由空间平衡光电探测器
BPD230
自由空间平衡探测器
双路空间光输入
高 CMRR 差分模块
光学实验 BPD
技术支持：黄工 13427781756 (微信同号，可扫码）
页面上没有您要找的参数，并不代表我们没有相应产品；添加微信直接沟通更高效。
1. 产品概述
BPD230 自由空间平衡光电探测器属于平衡光电探测器系列分立光路专用差分探测模块，搭载一对高精度匹配光电二极管与低噪声跨阻放大电路，通过双路空间光信号差分相减抑制激光器 RIN 共模噪声，CMRR 高于 25dB；提供 320-1000nm 硅款、1000-1700nm InGaAs 近红外款，带宽覆盖 5MHz 至 400MHz，无需光纤耦合直接对接光学平台，是量子光学实验、OCT 生物成像、激光外差拍频、自由空间光通信的核心接收器件。
2. 产品特点
- 覆盖波长范围400-1700nm
- 紧凑的外壳
- 出色的共模抑制比
- SMA输出接头
3. 应用场景
- 量子光学、压缩态光场差分探测实验
- 实验室激光外差、拍频干涉测量系统
- 生物 OCT 光学相干断层成像设备
- 自由空间激光通信、空间干涉光路检测
- 光谱分析、光学延迟精密测量仪器
4. 规格参数
| 型号 | BPD230A-10M | BPD230A-75M | BPD230A-200M | BPD230A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 320-1000nm | |||
| 输入接口 | 自由空间 | |||
| 响应度 | 0.5A/W @760nm | |||
| 光敏面 | 0.4mm | |||
| 共模抑制比 | >25dB | |||
| 带宽a | DC-10MHz | DC-75MHz | DC-200MHz | DC-400MHz |
| 上升时间a | 36ns | 4.5ns | 2ns | 1ns |
| 跨阻增益b | 1MV/A | 165kV/A | 28.6kV/A | 10kV/A |
| 饱和光功率 | 8uw | 48uw | 280uw | 800uw |
| 噪声电压a | 10mV RMS | 8mV RMS | 4mV RMS | 3.5mV RMS |
| 噪声等效功率c | 4.7pW/√Hz | 16.1pW/√Hz | 13.9pW/√Hz | 84pW/√Hz |
| 型号 | BPD230C-5M | BPD230C-50M | BPD230C-150M | BPD230C-300M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 输入接口 | 自由空间 | |||
| 响应度 | 0.9A/W @1550nm | |||
| 光敏面 | 0.2mm | |||
| 共模抑制比 | >25dB | |||
| 带宽a | DC-5MHz | DC-50MHz | DC-150MHz | DC-300MHz |
| 上升时间a | 2.2ns | 1.2ns | ||
| 跨阻增益b | 30kV/A | 18kV/A | ||
| 饱和光功率 | 148uw | 220uW | ||
| 噪声电压a | 4mV RMS | 5mV RMS | ||
| 噪声等效功率c | 30.5pW/√Hz | 16.5pW/√Hz | ||
| 型号 | 探测器公共参数 |
|---|---|
| 最大输出幅度a | ±2.0V |
| 工作电压 | 12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于50Ω负载
b 对于高阻负载
c DC-100MHz

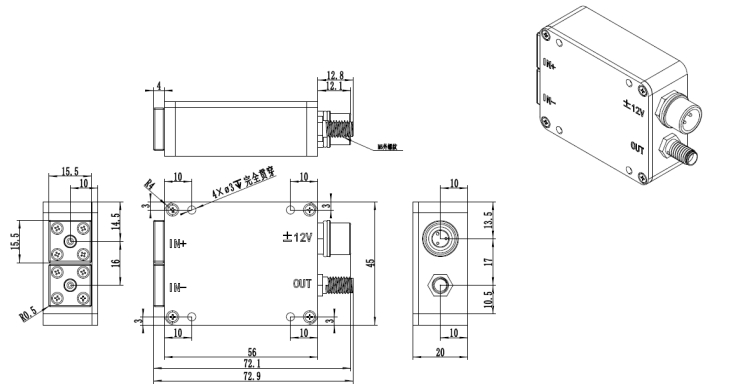

5. 机械尺寸
6. 响应曲线
