APD 平衡光电探测器 M可调 共模抑制比35db

产品概述:

BPD570系列光电探测器 基于2颗性能一致的高性能APD光电探测器,M因子可调,具有35db的超高共模抑制比,噪声低。

关键词: APD平衡 BPD APD BPD570
产品型号:BPD570
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


1. 概述

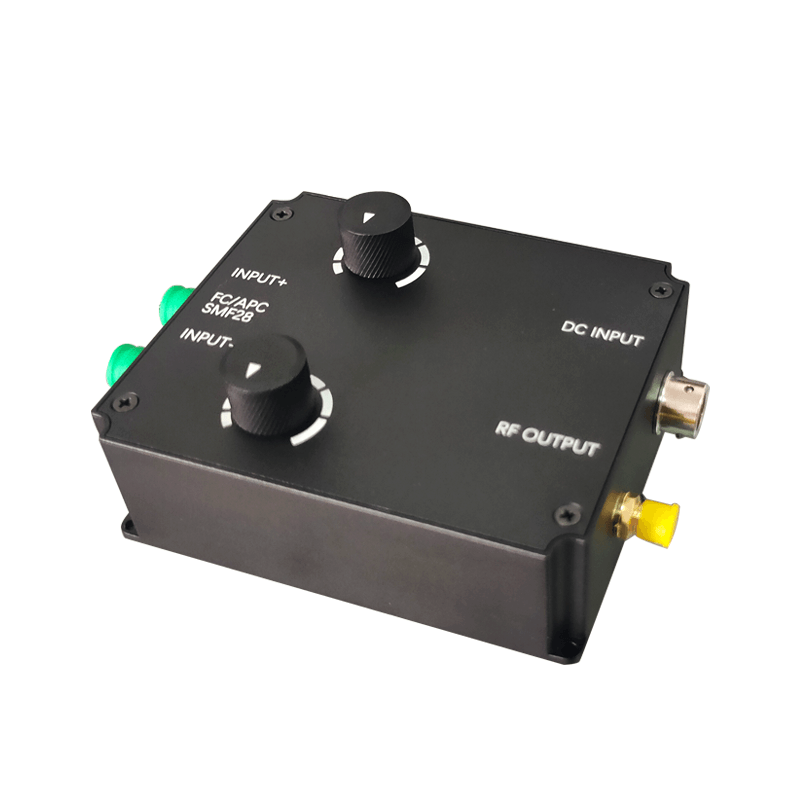

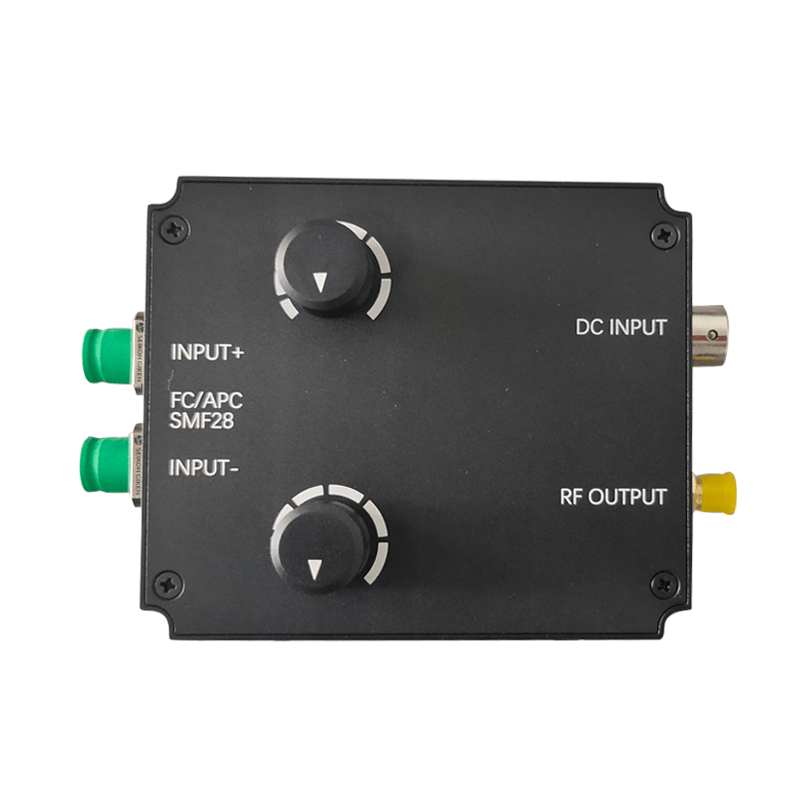

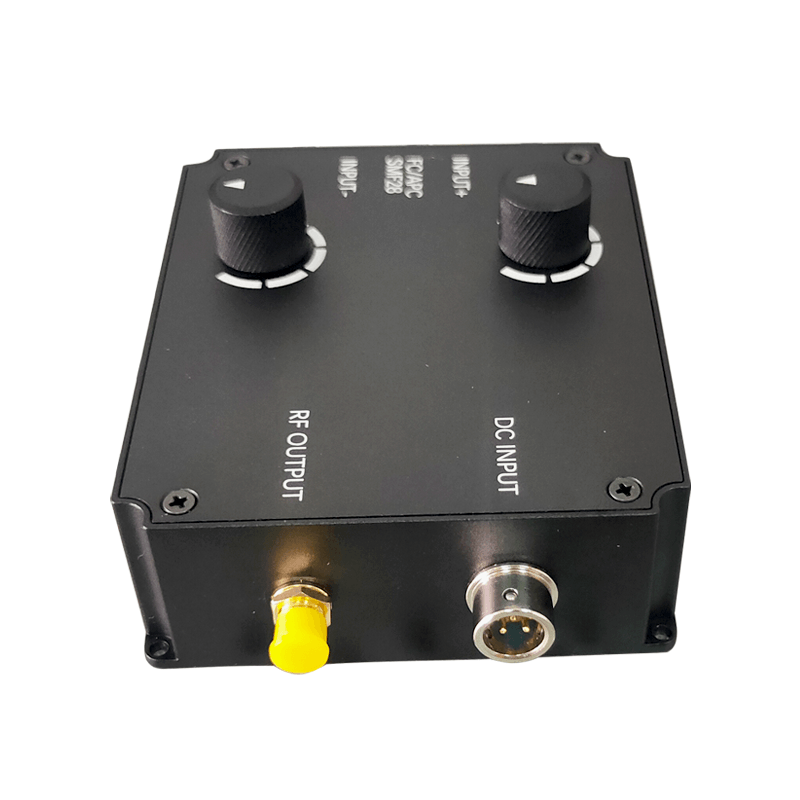

雪崩光电二极管平衡探测器是一种平衡接收器,通过两输入信号相减消除共模噪声。平衡探测器使用两个匹配的雪崩光电二极管(APD)和一个超低噪声、超低失真、高速跨阻抗放大器,是低光输入功率应用的理想选择。每个APD通过长度匹配的SMF-28e+光纤耦合FC/APC端,以免在输入端和光电二极管的有源区之间产生光程差。相比于使用硅或铟镓砷PIN光电二极管的其它平衡探测器,BPD570的独特性是极低的NEP和光学增益控制。

2. 特点

  • 光学增益控制
  • NEP
  • 出色的共模抑制比
  • 低噪声


3. 应用

  • OCT
  • DAS
  • 外差探测
  • 光学延迟测量


4. 规格

型号BPD570A-10MBPD570A-75MBPD570A-200MBPD570A-400M
材料Si APD
波长范围400-1100nm
输入接口FC/APC(内部62.5/125多模光纤)
响应度0.6A/W @905nm
共模抑制比>30dB
带宽aDC-10MHzDC-75MHzDC-200MHzDC-400MHz
上升时间a35ns4.5ns1.8ns1ns
跨阻增益b165kV/A

11.2kV/A

M因子50-100

50-100

饱和光功率c270nw

4uw

失调电压a
±1mV

±1mV

噪声电压a2mV RMS

2mV RMS

噪声等效功率0.07pW/√Hz
pW/√Hz


型号BPD570A-10M-FSBPD570A-75M-FSBPD570A-200M-FSBPD570A-400M-FS
材料Si APD
波长范围400-1100nm
输入接口自由空间
响应度0.6A/W @905nm
共模抑制比>30dB
带宽aDC-10MHzDC-75MHzDC-200MHzDC-400MHz
上升时间a35ns
跨阻增益b165kV/A


M因子100

饱和光功率c270nw



失调电压a
±1mV


噪声电压a2mV RMS


噪声等效功率0.11pW/√Hz


型号BPD570C-10MBPD570C-75MBPD570C-200MBPD570C-400M
材料InGaAs APD
波长范围1000-1700nm
输入接口FC/APC (内部 SMF28e+光纤)
响应度0.9A/W @1550nm
共模抑制比>35dB
带宽aDC-10MHzDC-75MHzDC-200MHzDC-400MHz
上升时间a36ns4.5ns1.8ns1ns
跨阻增益b1MV/A165kV/A6kV/A
3.3kV/A
M因子

8-18
8-18
饱和光功率c4.4uw27uw37uw
75uw
失调电压a


±1mV
±1mV
噪声电压a9mV RMS8mV RMS0.8mV RMS0.8mV RMS
噪声等效功率2.6pW/√Hz11.4pW/√Hz1.28pW/√Hz1.5pW/√Hz


型号探测器公共参数
最大输出幅度a±2.0V
工作电压±12V
工作电流<200mA
输出阻抗50Ω
输出耦合方式DC
输出接头SMA female
工作温度0~55℃
存储温度-40~85℃

备注:

a 对于50Ω负载
b 对于高阻负载
c 在M最大时

5. 机械尺寸



6. 响应曲线
