PDR 偏振分集相干接收模块
偏振分集相干接收模块.偏振衰落抑制
产品描述
PDR 偏振分集相干接收模块面向偏振敏感的外差相干系统，内部集成一对高度一致性的平衡探测器，分别处理两路输入光的 S、P 偏振（SOP）分量，通过偏振分集接收抑制偏振衰落，显著提升 DAS/DVS 与 OCT 等系统的解调稳定性。在分布式光纤传感系统中，信号光的偏振态会随光纤状态随机变化，导致相干接收信号强度波动甚至完全衰落；PDR 模块通过将信号光的两个正交偏振分量分别进行相干接收，将两路解调信号进行合成处理，有效消除偏振衰落引起的信号丢失问题。
PDR 模块的完整架构为：偏振分束（PBS）+ 保偏分光（PMFC）+ 两路平衡探测器（S/P 各一对差分通道）。桂林光翼智能提供 PBS、保偏耦合器与平衡探测器等核心器件，用户可根据光路图自行进行 FC/APC 接头连接，也支持按目标带宽模块化组装或 OEM 定制。偏振分集接收的等效带宽由平衡探测器对决定，可选 10M / 75M / 200M / 400M / 1G 五档，请结合扫频速率、中频频率与采集卡采样率选型。
典型应用包括：DAS/DVS 分布式光纤声波/振动监测系统的偏振分集相干接收前端、OCT 光学相干层析成像（时域/频域扫频系统）、FMCW 激光雷达/测风雷达的多普勒外差接收前端，以及各类偏振敏感的外差相干探测系统。提供完整规格书与选型支持。
带宽选型（10M - 1G)
| 带宽 | 常见用途 | BPD对应型号 |
|---|---|---|
| 10M | 时域 OCT、低频 DAS、窄线宽拍频 | BPD465 · 10M 档 |
| 75M | 中低速扫频 OCT、测风雷达相干接收 | BPD465 · 75M 档 |
| 200M | 标准 DAS/DVS 偏振分集、80M/200M 中频 | DAS-BPD-200M |
| 400M | 频域 OCT、高速 FMCW、400M 中频 DAS | BPD465 · 400M 档 |
| 1G | GHz 级扫频 OCT、超高速外差探测 | BPD480C-1G |
型号与带宽对照
| 带宽档位 | 平衡探测器参考型号 | 典型应用 | 了解更多 |
|---|---|---|---|
| DC–10MHz | BPD465-10M / BPD570-10M（InGaAs，双 FC） | 时域 OCT、低速偏振分集 DAS 实验平台 | BPD465 · BPD570 |
| DC–75MHz | BPD465-75M（Si / InGaAs 可选） | 中速扫频 OCT、相干测风雷达原型机 | BPD465 规格书 |
| DC–200MHz | DAS-BPD-200M（工业壳体，DAS/OCT 专用） | 油气管道 DAS、偏振分集 GY-DAS-UNP/RF 光路 | DAS-BPD |
| DC–400MHz | BPD465-400M / BPD465C-400M | 频域 OCT、400M 级 FMCW、高速 DAS 中频 | BPD465C |
| 400MHz–1GHz | BPD480C-1G | 超高速扫频 OCT、GHz 外差相干探测 | BPD480C-1G |
完整 PDR 模块 = 偏振分束（PBS）+ 保偏分光（PMFC）+ 两路平衡探测器（S/P 各一对差分通道）。下单请注明目标带宽与中频/扫频速率，便于我们匹配探测器并给出光路连接建议。
连接光路图
产品应用
- DAS / DVS：偏振分集相干接收，抑制偏振衰落，适配高级分布式光纤声波/振动监测光路
- OCT：光学相干层析成像，时域/频域扫频系统
- FMCW 激光雷达：测风雷达、多普勒外差接收前端
组件方案
当前我们提供偏振分集相干接收模块的核心器件，包括偏振分束器，保偏光耦合器，以及平衡光电探测器；用户可以根据光路图自行进行FC/APC的接头连接。
| 产品名 | 型号 | 参数 | 链接 |
|---|---|---|---|
| 偏振分束器 | PBS | PBS\1*2\1550nm\P级\900um\PM fiber for port3,Slow Axis Align 45°to Port 1\5.5*35mm\1m\FC/APC | 查看 |
| 保偏光耦合器 | PMFC | PMFC\1*2\1550nm\50/50\PM1550\900um loose tube\5.5*35mm\慢轴工作\1m\FC/APC | 查看 |
| 平衡光电探测器 | BPD | 按带宽选型10M / 75M / 200M / 400M / 1G — 见上表 | 查看 |
订货信息
| 型号 | BPD型号 |
|---|---|
| PDR- | 465C-10M |
| 465C-75M | |
| DAS-BPD-200M | |
| 465C-400M | |
| 480C-1G |

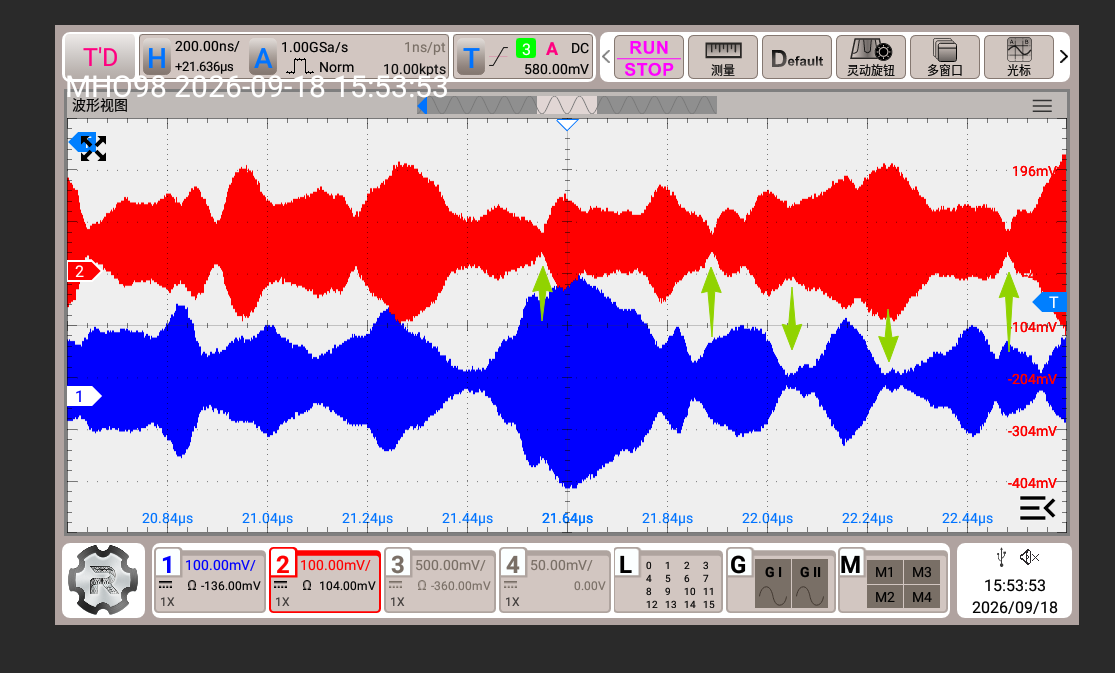

在DAS系统中的测试效
FAQ
Q1：偏振分集接收为什么能抑制偏振衰落？
A：在分布式光纤传感等系统中，信号光的偏振态会随光纤状态随机变化，当信号光偏振态与本地振荡光偏振态正交时，相干接收信号会完全衰落。PDR 模块通过偏振分束器将信号光分解为 S 和 P 两个正交偏振分量，分别与本地振荡光进行相干接收，最后将两路解调信号合成，确保无论信号光偏振态如何变化，总有至少一路保持有效接收，从而消除偏振衰落。
Q2：PDR 模块的完整架构包含哪些器件？
A：完整 PDR 模块 = 偏振分束器 PBS + 保偏分光器 PMFC + 两路平衡探测器（S/P 各一对差分通道）。桂林光翼智能提供 PBS、保偏耦合器和平衡探测器等核心器件，用户可根据光路图自行进行 FC/APC 接头连接，也支持模块化组装。
Q3：PDR 的五档带宽怎么选？
A：DC-10MHz 适合时域 OCT、低频 DAS、窄线宽拍频；DC-75MHz 适合中低速扫频 OCT、测风雷达相干接收；DC-200MHz 适合标准 DAS/DVS 偏振分集、80M/200M 中频；DC-400MHz 适合频域 OCT、高速 FMCW、400M 中频 DAS；DC-1GHz 适合 GHz 级扫频 OCT、超高速外差探测。偏振分集接收的等效带宽由平衡探测器对决定，请结合扫频速率、中频频率与采集卡采样率选型。
Q4：PDR 和普通平衡探测器（如 BPD465）有什么区别？
A：BPD465 是单路光纤差分平衡探测器，通过两路光信号差分相减抑制共模噪声；PDR 是偏振分集相干接收模块，内部集成 PBS + PMFC + 两路平衡探测器，实现 S/P 双偏振分集接收，核心价值在于抑制偏振衰落。PDR 可选用 BPD465 或 BPD480 作为其中的平衡探测器对。
Q5：PDR 模块支持 OEM 定制吗？
A：支持。桂林光翼智能支持按目标带宽进行模块化组装或 OEM 定制，下单请注明目标带宽与中频/扫频速率，便于匹配探测器并给出光路连接建议。
Q6：PDR 模块可以单独购买 PBS 或平衡探测器吗？
A：可以。桂林光翼智能提供 PBS、保偏耦合器和平衡探测器等核心器件，支持单独采购和自行组装。
Q7：PDR 模块主要应用在哪些场景？
A：DAS/DVS 分布式光纤声波/振动监测系统的偏振分集相干接收前端、OCT 光学相干层析成像（时域/频域扫频系统）、FMCW 激光雷达/测风雷达的多普勒外差接收前端，以及各类偏振敏感的外差相干探测系统。
