1. 概述
APD430 可调增益雪崩光电探测器属于APD 光电探测器系列，分为 APD430A 硅款（200-1100nm 可见光）、APD430C 铟镓砷款（1000-1700nm 近红外），默认空间自由空间光输入；集成热敏电阻实现温度补偿，选配可调增益结构可手动调节 M 倍增因子，带宽覆盖 10MHz~400MHz，专为激光雷达、微弱光信号检测光路设计。
2. 特点
- 温度补偿
- 选配可调增益
- 最大带宽可达400MHz
- 30mm光学笼式系统
3. 应用场景
- 大气 / 车载激光雷达回波信号接收
- 近红外 1550nm 光纤传感弱光采集
- 实验室精密微弱光检测实验
- 脉冲激光、超快光学信号测量
- 科研教学光学平台配套探测器件
4. 规格
| 型号 | APD430A-10M | APD430A-50M | APD430A-200M | APD430A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 400-1100nm | |||
| 光敏区域直径 | 500um | 230um | ||
| 响应度 | 0.55A/W @ 850nm (M = 1) | |||
| 带宽a | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间a | 40ns | 8ns | 2ns | 1ns |
| 增益b | 1.4x10^7V/W | 2.7x10^6V/W | 1.2x10^6V/W | 0.52x10^6V/W |
| 可调增益范围c | 1-100 | 1-100 | 1-100 | 1-100 |
| 饱和光功率 | 0.23uW | 1.3uW | 2.5uW | 5.8uW |
| 噪声电压a | 20mVpp | 20mVpp | 20mVpp | 20mVpp |
| 最大输出电压b | 3.2V | 3.2V | 3.2V | 3.2V |
| 噪声等效功率 | 0.11pW/√Hz | 0.23pW/√Hz | 0.28pW/√Hz | 0.64pW/√Hz |
| 型号 | APD430U-10M | APD430U-50M | APD430U-200M | APD430U-400M |
| 材料 | Si | |||
| 波长范围 | 200-1000nm | |||
| 光敏区域直径 | 500um | |||
| 响应度 | 0.42A/W @620nm (M = 1) | |||
| 带宽a | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间a | 8ns | 8ns | 2ns | 1ns |
| 增益b | 5.0x10^6V/W | 1.2x10^6V/W | 6.0x10^5V/W | 2.5x10^5V/W |
| 可调增益范围c | 1-100 | 1-100 | 1-100 | 1-100 |
| 饱和光功率 | 0.64uW | 2.1uW | 5.3uW | 13uW |
| 噪声电压a | 20mVpp | 20mVpp | 20mVpp | 20mVpp |
| 最大输出电压b | 3.2V | 3.2V | 3.2V | 3.2V |
| 噪声等效功率 | 0.08pW/√Hz | 0.12pW/√Hz | 0.15pW/√Hz | 0.17pW/√Hz |
| 型号 | APD430C-10M | APD430C-50M | APD430C-200M | APD430C-400M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 光敏区域直径 | 500um | 200um | ||
| 响应度 | 0.9A/W @ 1550nm (M = 1) | |||
| 带宽a | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间a | 40ns | 8ns | 2ns | 1ns |
| 增益b | 3.2x10^6V/W | 0.65x10^6V/W | 4.0x10^5V/W | 1.8x10^5V/W |
| 饱和光功率 | 0.98uW | 4.8uW | 8uW | 16.7uW |
| 噪声电压a | 20mVpp | 20mVpp | 20mVpp | 20mVpp |
| 最大输出电压b | 3.2V | 3.2V | 3.2V | 3.2V |
| 噪声等效功率 | 0.42pW/√Hz | 0.71pW/√Hz | 0.84pW/√Hz | 1.8pW/√Hz |
| 型号 | APD430C-ITRI1 | APD430C-ITRI2 | APD430C-ITRI3 | |||
|---|---|---|---|---|---|---|
| 材料 | InGaAs | InGaAs | InGaAs | |||
| 波长范围 | 1000-1700nm | 1000-1700nm | 1000-1700nm | |||
| 光敏区域直径 | 1mm | 1mm | 1mm | |||
| 响应度 | 0.9A/W @ 1550nm (M = 1) | 0.9A/W @ 1550nm (M = 1) | 0.9A/W @ 1550nm (M = 1) | |||
| 带宽a | DC-120MHz | DC-100MHz | DC-80MHz | |||
| 上升时间a | 3ns | 3.5ns | 4.5ns | |||
| 增益b | 4x10^5V/W | 4x10^5V/W | 4x10^5V/W | |||
| 饱和光功率 | 8uW | 11.4uW | 8uW | |||
| 噪声电压a | 20mVpp | 20mVpp | 20mVpp | |||
| 最大输出电压b | 3.2V | 3.2V | 3.2V | |||
| 型号 | APD430C-ITRI4 | APD430C-ITRI5 | APD430C-ITRI6 | |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 光敏区域直径 | 500um | 1000um | ||
| 响应度 | 0.9A/W @ 1550nm (M = 1) | |||
| 带宽a | DC-180MHz | DC-400MHz | DC-20MHz | |
| 上升时间a | 2ns | 1ns | 18ns | |
| 增益b | 1.8x10^5V/W | 3.6x10^4V/W | 1.8x10^6V/W | |
| 饱和光功率 | 17.7uW | 88uW | 1.78uW | |
| 噪声电压a | 20mVpp | 20mVpp | 20mVpp | |
| 最大输出电压b | 3.2V | 3.2V | 3.2V | |
| 噪声等效功率 | pW/√Hz | pW/√Hz | 0.85pW/√Hz | |
| 型号 | 探测器公共参数 |
|---|---|
| 工作电压 | 9V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -10~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于50Ω负载
b 对于高阻负载

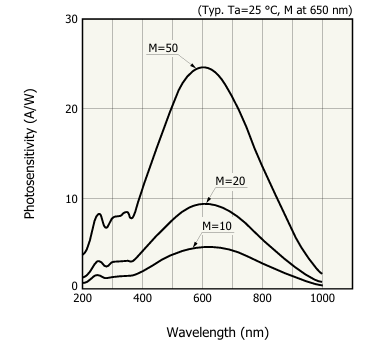

5. 响应曲线
备注：响应曲线为典型值，仅供参考。
6. 型号说明
探测器型号命名规范：探测器系列-带宽-SM1-ADJ
例：
APD430A-50M，则表示使用结构为 30mm 笼式结构。
APD430A-50M-SM1，则表示使用结构为 SM1 外螺纹结构。
APD430A-50M-SM1-ADJ，则表示使用结构 SM1 外螺纹可调增益结构。

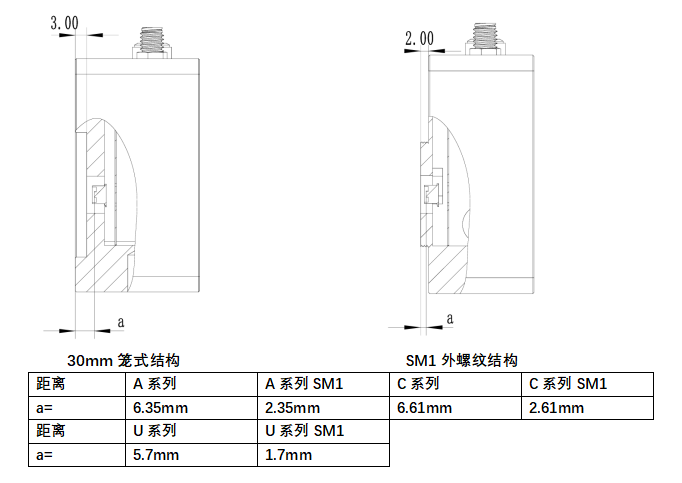

7. 机械尺寸
8.光敏距离示意图
9. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 9V |
| 3 | SMA转BNC射频线 | 1 | 根 |
