DAQ4-12 多通道同步采集卡 12通道 4M采样率

概述

DAQ4-12是一款16bit、12通道同步采集卡，每个通道4M采样率，采用千兆网口进行数据传输，使用非常简单。

规格

• 16位12通道同步实时采集
• 直流耦合，1MΩ输入阻抗
• 0-5V输入范围（可定制）
• 千兆网口，UDP协议
• 12V/0.4A供电
• 工作温度范围：-20~60℃

尺寸图

工作流程

采用UDP通信，采集卡IP为192.168.137.2，端口为8028，工作流如下所示：

1. 设置采集卡开始采样（设置成功后，电脑端不断接收采集卡主动上传的数据）

2. 设置采集卡停止采样

调试软件示例

首先连接采集卡，外部信号通过MMCX射频线连接到采集卡通道1-12，电源接口接12V供电电源，网口1使用网线连接到电脑端。

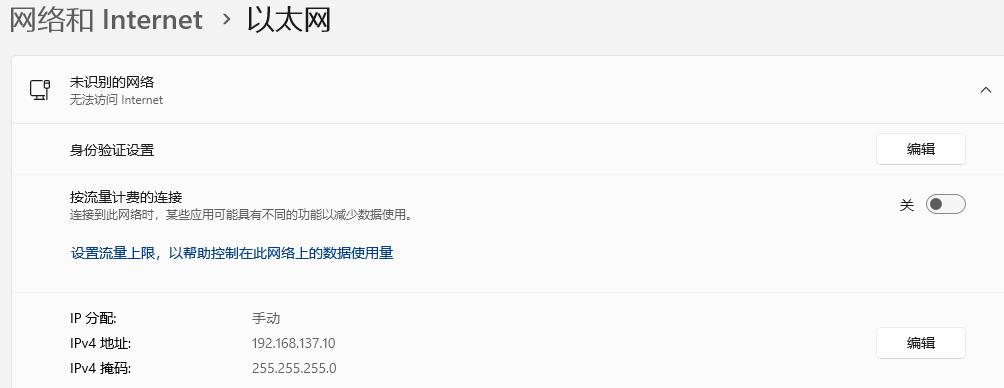

1.将电脑IP设置为192.168.137.10，如下图所示：

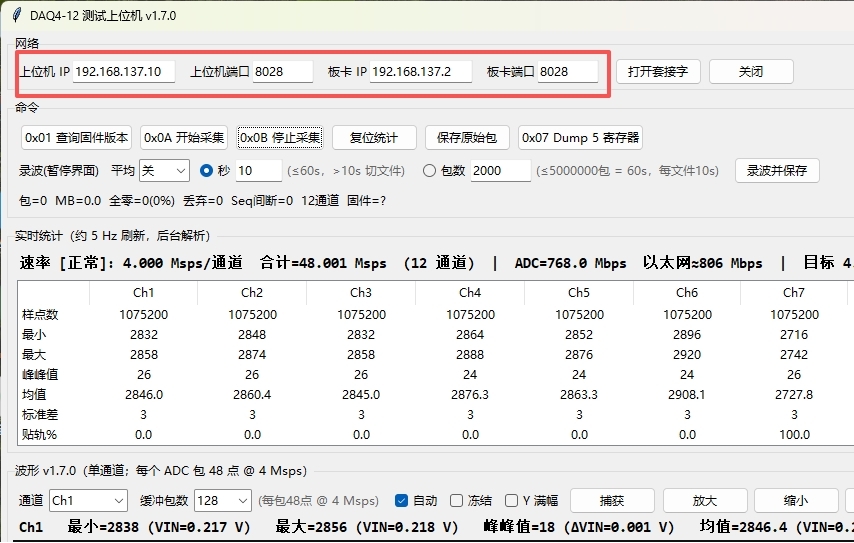

2.双击打开软件“DAQ4-12TestHost.exe”，软件会在程序目录下自动创建 “logs”（运行日志）和“captures”（录波默认保存位置）。将上位机IP设置为：192.168.137.10，上位机端口：8028，板卡IP设置为：192.168.137.2，端口：8028，如下图所示：

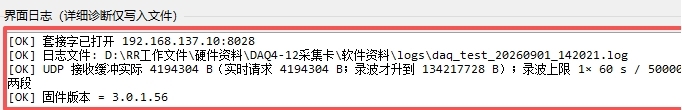

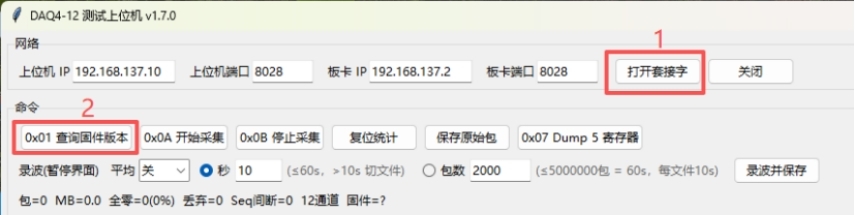

3.依次点击“打开套接字”，点击“0x01 查询固件版本”确认已与板卡通信，界面日志出现如下图所示说明连接成功，界面日志在软件的最下方。

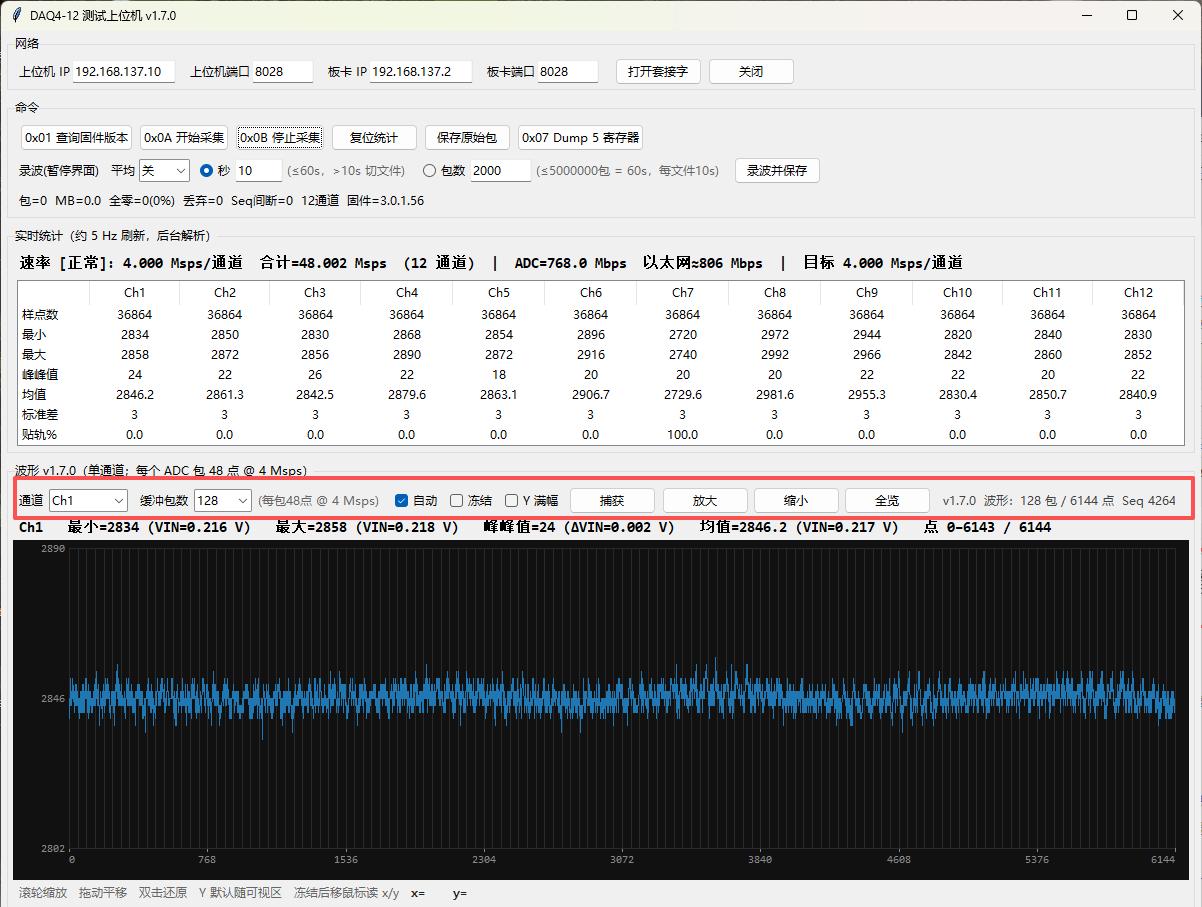

4.点击“0X0A开始采集”，可采集每个通道的实时数据（不要在未打开套接字时点开始采集），显示如下图所示，显示有实时统计数据和图像数据，下图红框内选项可以修改采样通道和缓冲包数来采集所需要的图像数据，也可以调节图像显示方式。

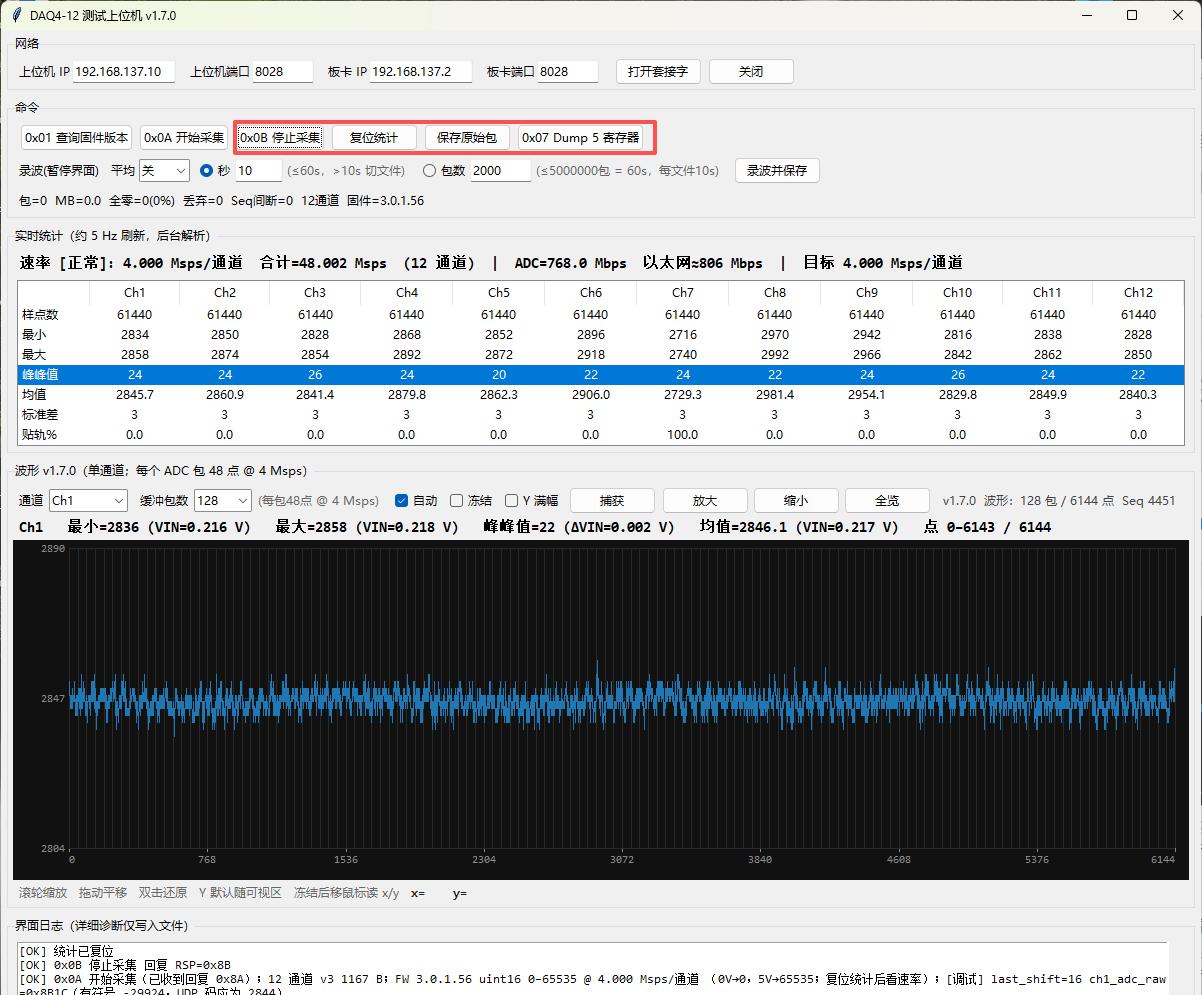

5. 点击“0X0B停止采集”可暂停采集，点击“复位统计”可重新刷新实时统计界面，点击“保存原始包”可生成.bin文件保存当前界面采集的数据。“0x07 Dump 5 寄存器”供维护核对，日常采集不必使用。具体显示如下图所示：

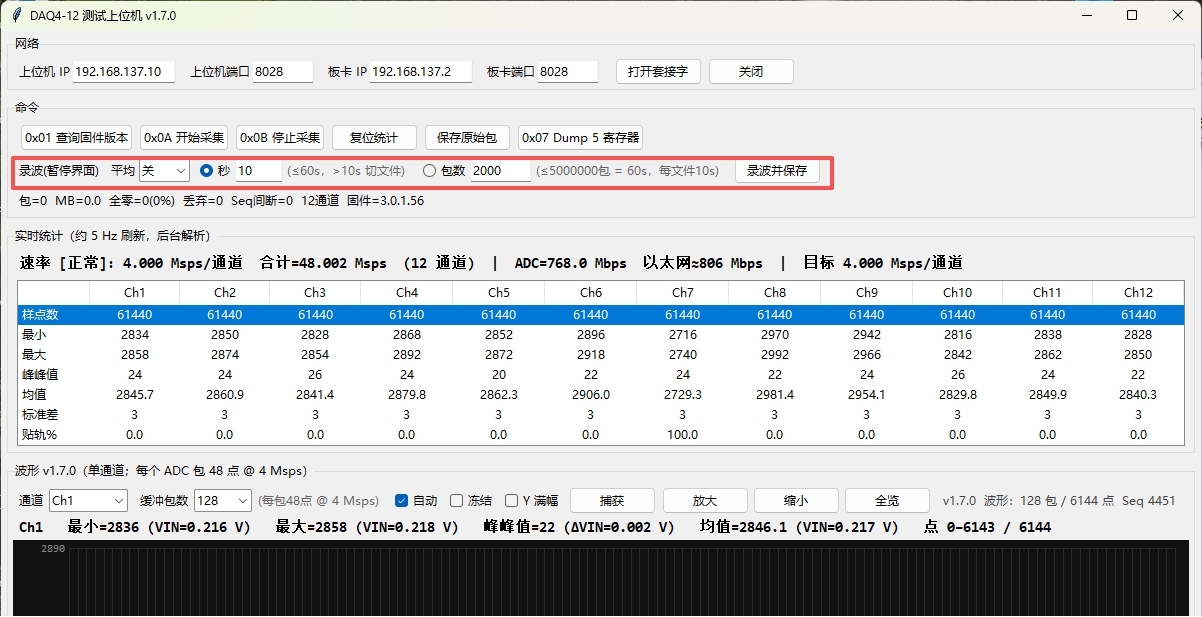

6.如果需要存盘录制数据时，在下图红框内选好“平均”、“秒”、“包数”，点击“录波并保存”可开始录制采集数据（录波过程中请勿关闭本程序或拔网线），录波期间界面暂停刷新。请保证磁盘空间充足（例如录 60 秒原始数据约需数 GB）。录波结束后会弹出摘要：预期包数、实际收到包数。若二者不一致，表示该次记录有缺失，请重录或缩短时间后再试。录制数据每个.bin 文件旁有同名.txt文件，其写明采样率、通道数、字节序和排列方式，按该说明即可用其它工具打开数据。录播示例设置如下图所示：
