如何自研一套 DTS 系统

DTS 系统模块准备

分布式光纤拉曼 DTS 测温系统需要的组件有以下 4 部分，分别是高功率的纳秒脉冲激光器、WDM 波分复用器、双路 APD 光电转化模块、DTS 专用数据采集卡。

高功率纳秒脉冲激光器 双路 APD 光电转化模块 DTS 专用数据采集卡 DTS 专用 WDM 波分复用器

简化接线，采用集成好的 DTS 模块

您也可以选择我们把以上模块组合在一起的集成模块，这样可以有效减少接线工作及节省空间占用，更方便您集成。

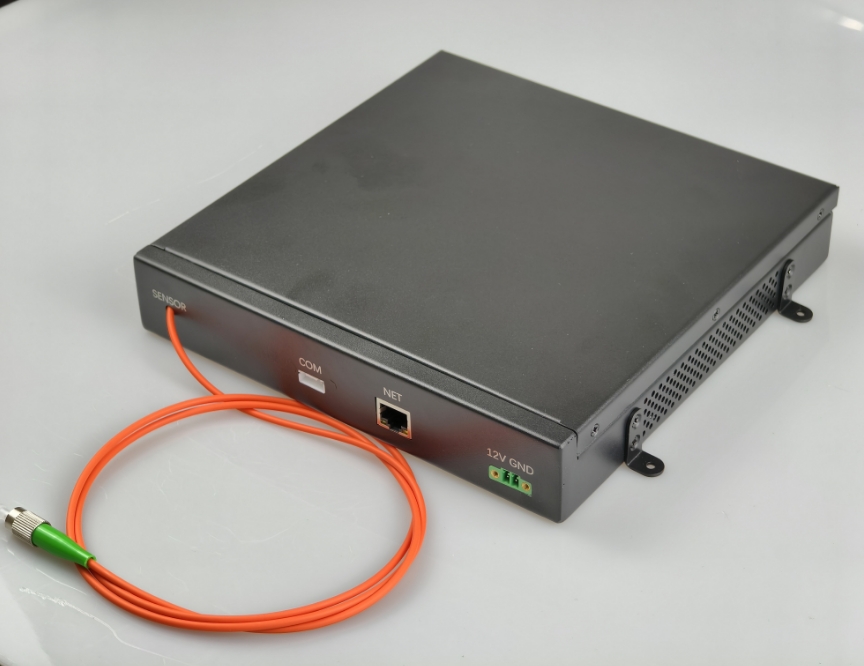

GY-DTS-M 集成好的 DTS 模块

参数设置

DTS系统常用的典型值为：激光器脉冲设置为10k，10ns脉宽；然后采集卡采样点数根据光缆长度进行设置，0.4米一个点，采样设置的点数*0.4米>实际感温光缆即可；平均次数设置为30000次。

数据读取

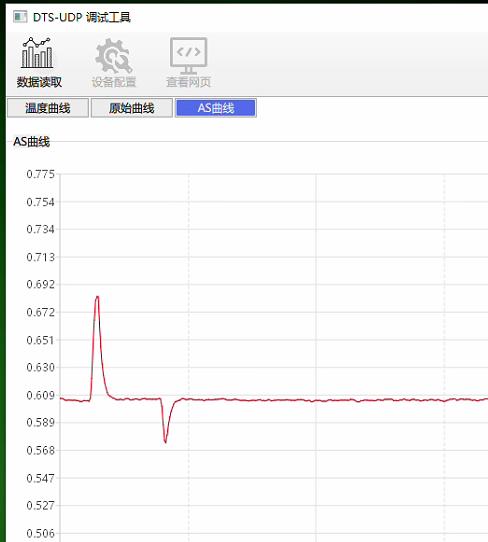

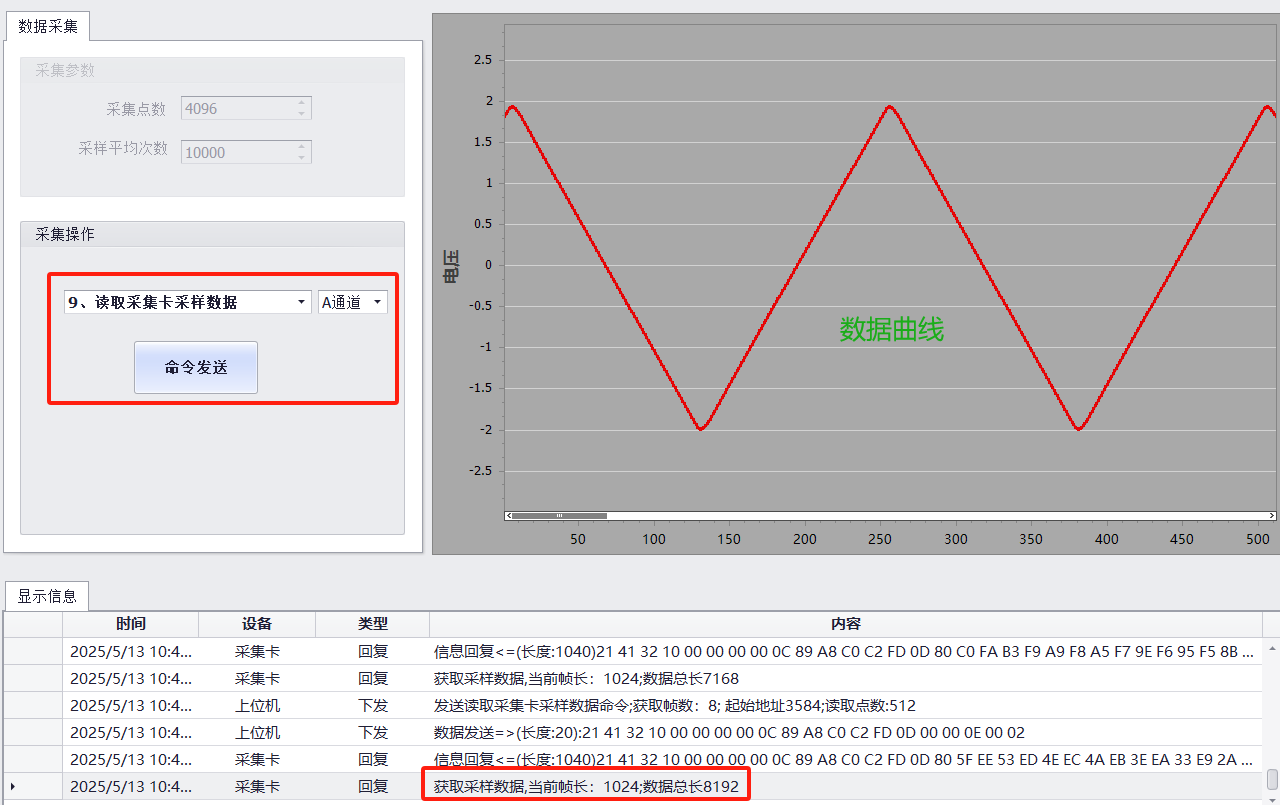

数据读取需要您准备一个工控机（电脑），然后准备一根网线连接采集卡的网口和电脑的网口，然后修改电脑的IP地址跟采集卡为同一个网段；采集卡采用UDP通信，IP为192.168.137.2，端口为8028，采用小端数据格式，所以我们的电脑IP地址可以设置为192.168.137.3。打开采集卡的数据采集软件，即可采集到DTS的2路信号。

您也可以通过使用自己的编程语言或环境（C++、Python、Qt、Labview、C# 等）编写采集卡的读写程序，实现自己的 DTS 上位机软件，以及为后续的温度解调做准备。

如何解调出温度

一种常见的解调算法如下：

1. 根据以上数据读取步骤，获取 Anti-Stokes 与 Stokes 光信号值：从采集卡解析出 Anti-Stokes 与 Stokes 的值
2. 对 Anti-Stokes 与 Stokes 的曲线进行降噪处理
3. 对 Anti-Stokes 与 Stokes 降噪后曲线取比值，获取比值的衰减曲线
4. 对衰减曲线进行补偿，补偿后因距离导致的曲线衰减
5. 根据解调公式使用补偿后的曲线进行温度解算

DTS应用软件开发

DTS应用软件基本功能是防区划分及温度告警功能，可以逻辑的对整条光缆进行防区划分，比如0-50米为防区一，50-200米为防区二等，然后可以设置每个方案的告警规则，例如温度超过定义阀值告警(比如设置阀值为45度，当超过45度时需要告警等）

综上

这里介绍了一种高性价比的DTS系统实现方案，通过采购高性价比的DTS硬件模块进行搭建，自己精力专注在软件数据解调及应用软件上
