DAS声波振动监测一体化模块

分布式光纤声波传感DAS模块,适用石油/水务/天然气管道/交通振动声波振动监测

GY-DAS-1550-3系列 DAS一体化模块集成了3K窄线宽光纤激光器,AOM声光调节器,脉冲EDFA,光环形器,拉曼放大器,高信噪比平衡光电转换模块,只需要搭配一个高速的数据采集卡就可以组成一套DAS分布式声波振动监测系统。

  为了方便光纤传感科研及产品研发人员快速实现自己的光纤声波监测系统,我们把DAS系统复杂的光电器件集成到了一个模块中,只有一本稍微厚点的书那么大。然后研发人员只需要搭配一张高速的数据采集卡,安装到工控机(电脑)上,即完成了DAS系统的所有硬件准备;剩下的就是专注于分布式光纤声波监测系统的上位机和算法实现,我们除了提供DAS模块的同时还提供了免费的售后技术支持服务。


DAS系统原理图

DAS系统原理图

适合用户

  1. 您是光纤传感系统的厂商,熟悉行业领域,本身也有着自己得DAS或DVS系统,但是硬件成本偏高,想降降本。
  2. 您是系统集成商,有业务资源,也有软件研发人员,之前都是买别人的产品用于实施,没有自己的产品,现在想推出自己的DAS或DVS系统。
  3. 您是高校或科研工作者,有软件编程及信号处理能力,需要搭建自己分布式光纤传感实验平台,但是经费有限,所以想低成本的实现自己的实验平台。
  4. 其他情况。

规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
sales@glgyzn.com

参数符号最小值典型值最大值单位
脉冲宽度Pulse10100ns
工作波长ℷc15501565nm
测量距离D40Km
峰值功率Pp30W
输出功率长期稳定性∆p0.02dB
探测响应度Dr10mv/nA
线宽Lw3kHz
波长稳定性Ws1pm
边模抑制比SMSR50dB
相对强度噪声RIN-135dB/Hz
工作电压Wv4.55.5V
功耗Ps15W
工作温度Tw-2060C
存储温度Ts-4080°C
外部控制接口RS232
尺寸L*W*H202*171*30MM


常见问题

  • 您的DAS模块的空间分辨率是多少
  • 答:DAS模块可以认为跟空间分辨率没多大关系的,通常整机的DAS设备,才会提空间分辨率,响应频率,定位精度这些参数,因为这些参数的实现跟您的参数设置,采样卡配置,以及后面的信号处理都有关系。
  • 您的DAS模块的需要什么样的采集卡
  • 答:需要至少250M的高速采集卡

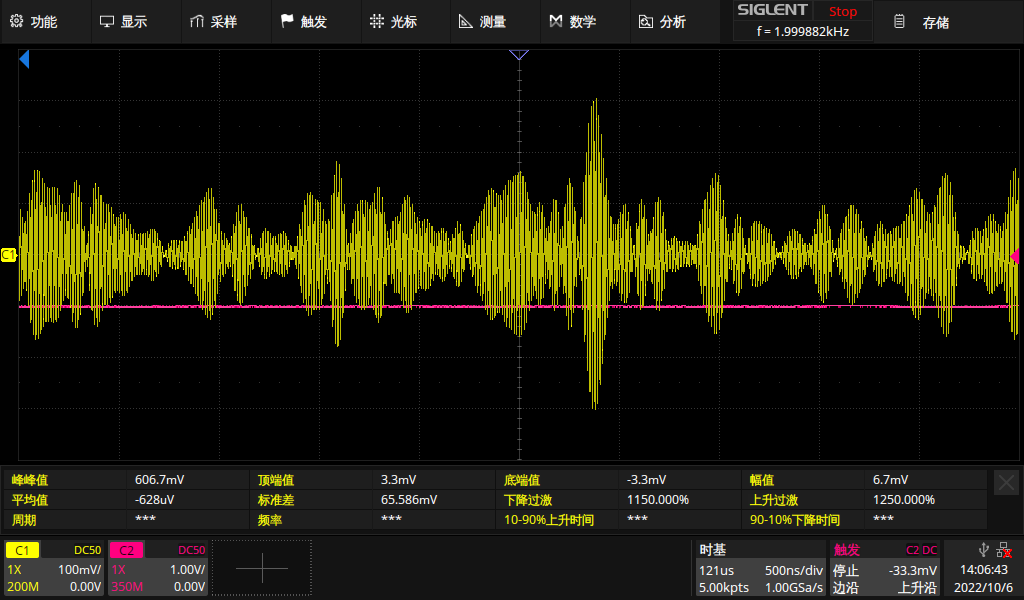

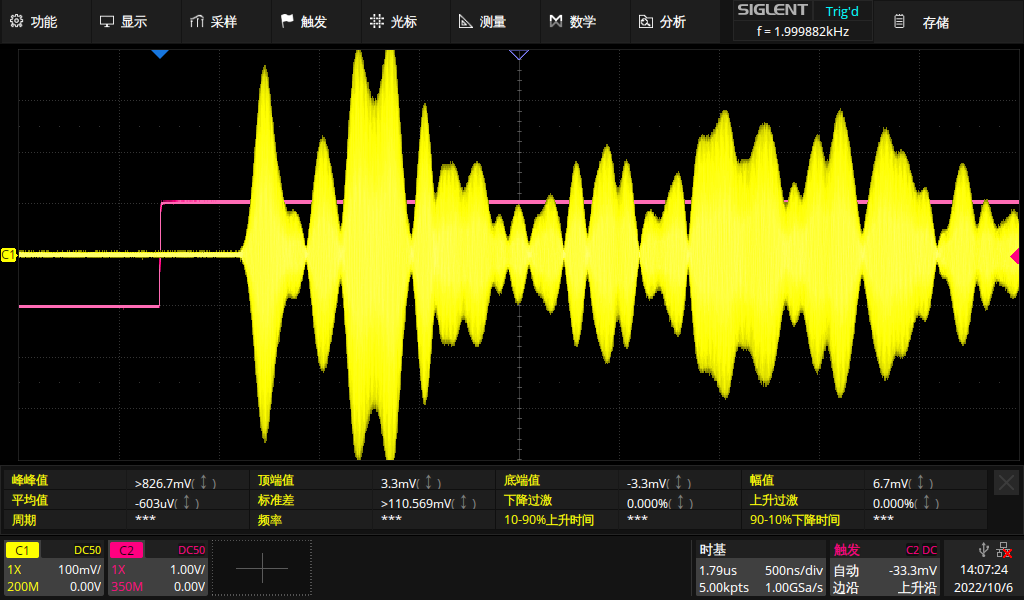

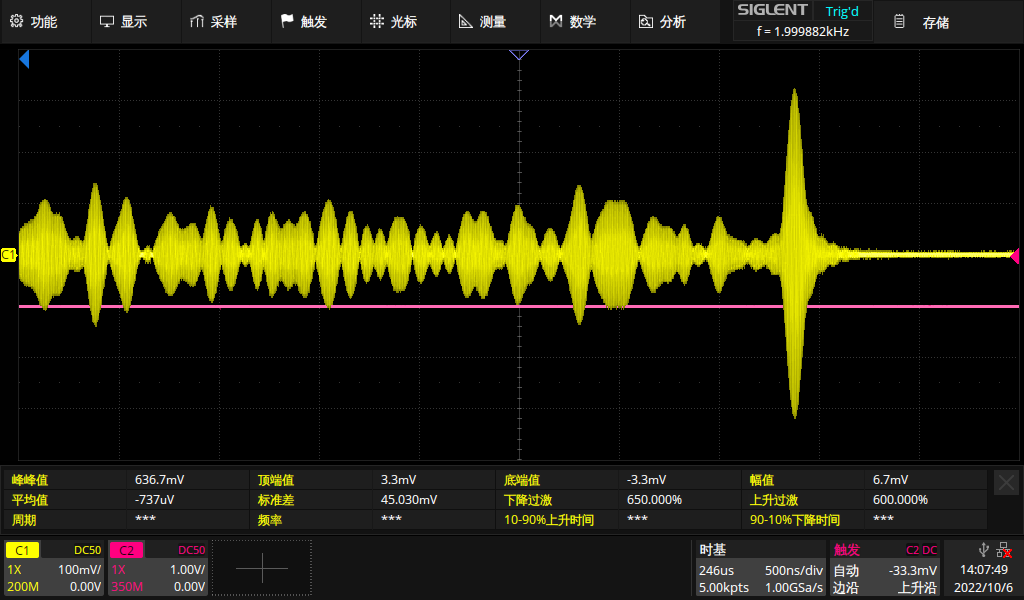

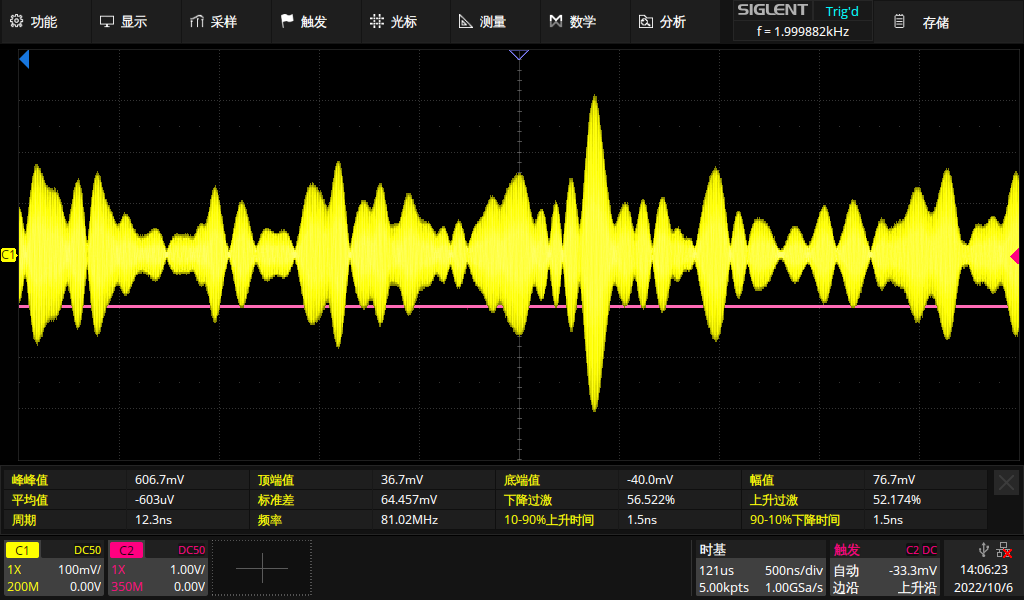

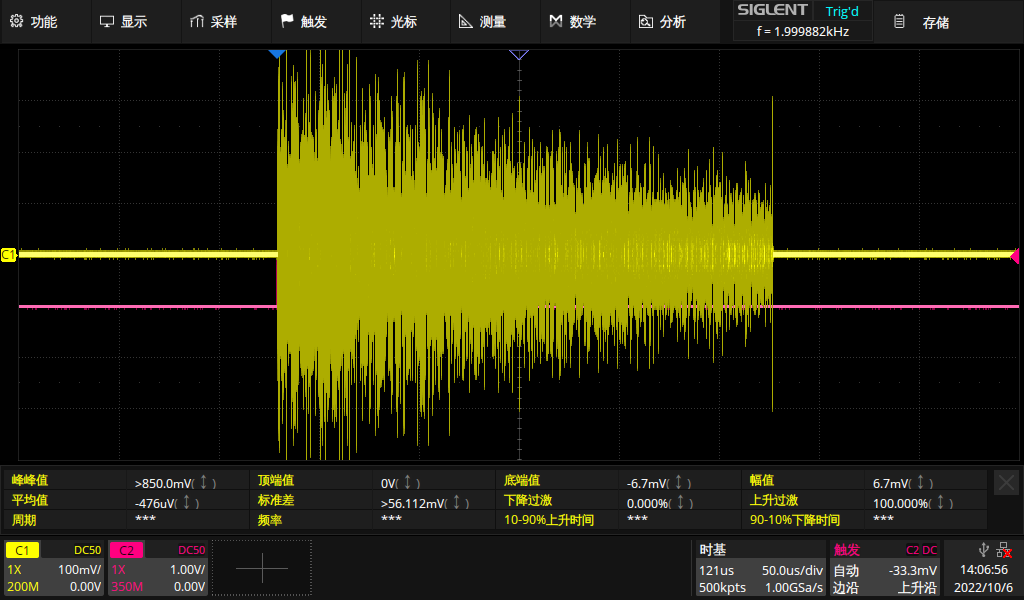

DAS测试截图
