- PD12 光纤PIN放大光电探测器
PD12 光纤PIN放大光电探测器
400–1000nm · 光纤接口 · 弱光探测
1. 产品概述
PD12 光纤PIN放大光电探测器属于 PIN 放大光电探测器系列光纤耦合探测模块，内置集成跨阻放大电路，配备标准 FC 光纤法兰，可直接与光学系统中的 FC 连接光缆配合使用。模块提供硅（400-1000nm）和 InGaAs（1000-1700nm）两种感光芯片，带宽从 DC-50kHz 至 DC-1GHz 多规格可选，线性输出，能够将光功率转换为可直接供示波器、DAQ 或后续电路使用的电压信号。
PIN 光电二极管结构简单，电流与光功率严格成正比（线性响应），响应速度快、线性度极好、噪声低、工作状态稳定、成本低，特别适合高速直接检测系统。PD12 模块在此基础上集成了跨阻放大电路，将微弱光电流转换为电压信号输出，FC 光纤法兰便于与光纤光源耦合，输出端采用 SMA 连接器以减小尺寸并最大程度提高频率响应。9~12V 单电源供电，工作电流 <200mA，工作温度范围 -20~+65℃，存储温度 -40~+85℃，小巧铝制外壳便于集成安装。
PD12典型应用包括：光纤光路微弱光信号线性采集、高速激光脉冲/短脉冲信号检测、激光外差/拍频干涉光学实验、可见光/近红外光纤传输信号接收、高校光学实验室和光纤传感测试平台等。带宽档位丰富，从低频（50kHz）到高频（1GHz）均可选，满足不同响应速度需求。另有 100% 国产化 CN-PD12 系列可选，适用于对国产化有要求的客户及应用，可提供国产化承诺书。
2. 产品特点
- 覆盖波长范围400-1700nm
- 带宽从kHz到GHz
- 连接到单模（SM）或多模（MM）光纤
- FC光纤输入头
- SMA输出接头
3. 应用场景
- 光纤光路微弱光信号线性采集
- 高速激光脉冲、短脉冲信号检测
- 激光外差、拍频干涉光学实验
- 可见光 / 近红外光纤传输信号接收
- 高校光学实验室、光纤传感测试平台
4. 规格参数
| 型号 | PD12A-50k | PD12A-300k | PD12A-700k |
|---|---|---|---|
| 材料 | Si | ||
| 波长范围 | 400-1000nm | ||
| 光敏区域直径 | 200um | ||
| 响应度 | 0.5A/W @850nm | ||
| 带宽 | DC-50kHz | DC-300kHz | DC-700kHz |
| 上升时间 | 7us | 1us | 0.5us |
| 增益a | 0.5x10^6V/W | 1.0x10^5V/W | 2.6x10^4V/W |
| 饱和光功率 | -20.4dBm (9.1uw) | -13.4dBm (45.5uw) | -7.5dBm (0.18mw) |
| 输出偏置电压a | 10mV | 10mV | 10mV |
| 噪声电压a | 4mV | 3mV | 2mV |
| 等效噪声功率 | 2.46pW/√Hz | 4.98pW/√Hz | 11.1pW/√Hz |
| 最大输出幅度a | 5V | 5V | 5V |
| 型号 | PD12A-10M | PD12A-50M | PD12A-200M | PD12A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 400-1000nm | |||
| 光敏区域直径 | 200um | |||
| 响应度 | 0.5A/W @850nm | |||
| 带宽b | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间b | 40ns | 8ns | 2ns | 1ns |
| 增益a | 1.35x10^5V/W | 2.7x10^4V/W | 1.2x10^4V/W | 5.4x10^3V/W |
| 饱和光功率 | 23.7uW | 118uW | 268uW | 592uW |
| 噪声电压b | 18mV | 18mV | 18mV | 18mV |
| 等效噪声功率 | 5.2pW/√Hz | 11.4pW/√Hz | 28pW/√Hz | 80pW/√Hz |
| 最大输出幅度a | 3.2V | 3.2V | 3.2V | 3.2V |
| 型号 | PD12A-500M | PD12A-1G |
|---|---|---|
| 材料 | Si | |
| 波长范围 | 400-1000nm | |
| 光敏区域直径 | 200um | |
| 响应度 | 0.5A/W @850nm | |
| 带宽 | DC-500MHz | DC-1GHz |
| 上升时间 | 800ps | 400ps |
| 增益a | 600V/W | 340V/W |
| 饱和光功率 | 6.1dBm (4.1mw) | 7dBm (5mw) |
| 噪声电压a | 5mV | 5mV |
| 等效噪声功率 | 100.3pW/√Hz | 156.6pW/√Hz |
| 最大输出幅度a | 2.5V | 1.7V |
| 型号 | PD12C-50k | PD12C-300k | PD12C-700k |
|---|---|---|---|
| 材料 | InGaAs | ||
| 波长范围 | 1000-1700nm | ||
| 光敏区域直径 | 70um | ||
| 响应度 | 0.9A/W @1550nm | ||
| 带宽 | DC-50kHz | DC-300kHz | DC-700kHz |
| 上升时间 | 7us | 1us | 0.5us |
| 增益a | 0.9x10^6V/W | 1.8x10^5V/W | 4.6x10^4V/W |
| 饱和光功率 | -23.8dBm (4.2uw) | -15.6dBm (27.8uw) | -6dBm (0.25mw) |
| 输出偏置电压a | 10mV | 10mV | 10mV |
| 噪声电压a | 4mV | 3mV | 2mV |
| 等效噪声功率 | 1.25pW/√Hz | 2.46pW/√Hz | 6.24pW/√Hz |
| 最大输出幅度a | 5V | 5V | 5V |
| 型号 | PD12C-10M | PD12C-50M | PD12C-200M | PD12C-400M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 光敏区域直径 | 70um | |||
| 响应度 | 0.9A/W @1550nm | |||
| 带宽b | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间b | 40ns | 8ns | 2ns | 1ns |
| 增益a | 2.5x10^5V/W | 4.9x10^4V/W | 2.0x10^4V/W | 8.7x10^3V/W |
| 饱和光功率 | 12.8uW | 65uW | 160uW | 368uW |
| 噪声电压b | 18mV | 18mV | 18mV | 18mV |
| 等效噪声功率 | 2.2pW/√Hz | 5.6pW/√Hz | 18.4pW/√Hz | 39.9pW/√Hz |
| 最大输出幅度a | 3.2V | 3.2V | 3.2V | 3.2V |
| 型号 | PD12C-100M | PD12C-500M | PD12C-1G |
|---|---|---|---|
| 材料 | InGaAs | InGaAs | |
| 波长范围 | 1000-1700nm | 1000-1700nm | |
| 光敏区域直径 | 70um | 70um | |
| 响应度 | 0.9A/W @1550nm | 0.9A/W @1550nm | |
| 带宽 | DC-100M | DC-500MHz | DC-1GHz |
| 上升时间 | 3.5ns | 800ps | 400ps |
| 增益a | 4.2x10^4V/W | 1.1x10^3V/W | 610V/W |
| 饱和光功率 | 76uW | 3.6dBm (2.3mw) | 6.1dBm (4.1mw) |
| 噪声电压b | 25mV | 4mV | 4mV |
| 等效噪声功率 | 41.7pW/√Hz | 85.6pW/√Hz | |
| 最大输出幅度a | 3.2V | 2.5V | 2.5V |
| 型号 | 探测器公共参数 |
|---|---|
| 工作电压 | 9-12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载
b 对于50Ω负载
5. 响应曲线
备注：响应曲线为典型值，仅供参考。
6、 机械尺寸
7. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 12V |
| 3 | SMA转BNC射频线 | 1 | 根 |
8.FAQ
Q1：PD12 和 APD 探测器有什么区别？
A：PD12 是 PIN 光电探测器，没有内部增益，电流与光功率严格成正比（线性响应），响应速度快、线性度极好、噪声低、结构简单可靠、成本低，适合光功率较强（>-30dBm）的高速直接检测场景；APD（如 APD20、APD430）有雪崩倍增效应，灵敏度更高，适合极弱光（-40到-30dBm）探测场景，但噪声水平相对较高。两者并非替代关系，而是针对不同场景的最优选择。
Q2：PD12 的多种带宽型号怎么选？
A：PD12 带宽从 DC-50kHz 到 DC-1GHz 多档可选。低频（50kHz/300kHz/700kHz）适合慢速弱光信号采集和线性测量；中频（1M/10M/50M）适合一般光纤传感和脉冲检测；高频（200M/400M/500M/1G）适合高速激光脉冲检测、外差拍频和高速光纤通信接收。带宽越高，增益和等效噪声功率相应变化，需根据信号频率和所需增益平衡选型。
Q3：PD12 能探测多弱的光信号？
A：PD12 的等效噪声功率最低可达 2.46pW/√Hz（PD12A-50k），适合弱光信号线性采集。与 APD 不同，PIN 探测器无内部增益，探测灵敏度主要取决于前置放大电路和负载电阻热噪声。如需探测更弱光信号，建议选用 APD 系列产品。
Q4：PD12 支持单模/多模光纤吗？
A：支持。PD12 配备 FC 光纤法兰，可连接单模（SM）或多模（MM）光纤。
Q5：CN-PD12 全国产版可以出承诺书吗？
A：可以。CN-PD12 系列为 100% 国产化版本，适用于对国产化有要求的军工、科研院所等客户，可提供国产化承诺书。
Q6：PD12 和 PD10 有什么区别？
A：PD12 内置跨阻放大电路，带宽覆盖 DC-50kHz 至 1GHz，适合高速脉冲检测和外差拍频；PD10 为铟镓砷 PIN 放大光纤 FC 光电探测器模块，覆盖 800-1700nm，适合更宽近红外波段应用。两者均为光纤 FC 耦合 PIN 探测器，具体选型根据波长和带宽需求确定。
Q7：PD12 主要应用在哪些场景？
A：光纤光路微弱光信号线性采集、高速激光脉冲/短脉冲信号检测、激光外差/拍频干涉光学实验、可见光/近红外光纤传输信号接收、高校光学实验室和光纤传感测试平台等。
Q8：PD12 和进口产品（如 Thorlabs FGA01）对比如何？
A：Thorlabs FGA01 波长 800-1700nm，带宽可达 1.59GHz。PD12 提供 400-1700nm 更宽波长覆盖范围，多档带宽可选（50kHz-1GHz），FC 法兰输入、SMA 输出，工作温度范围 -20~+65℃，另有 100% 国产化版本可选，在国产化替代和性价比方面具备优势。

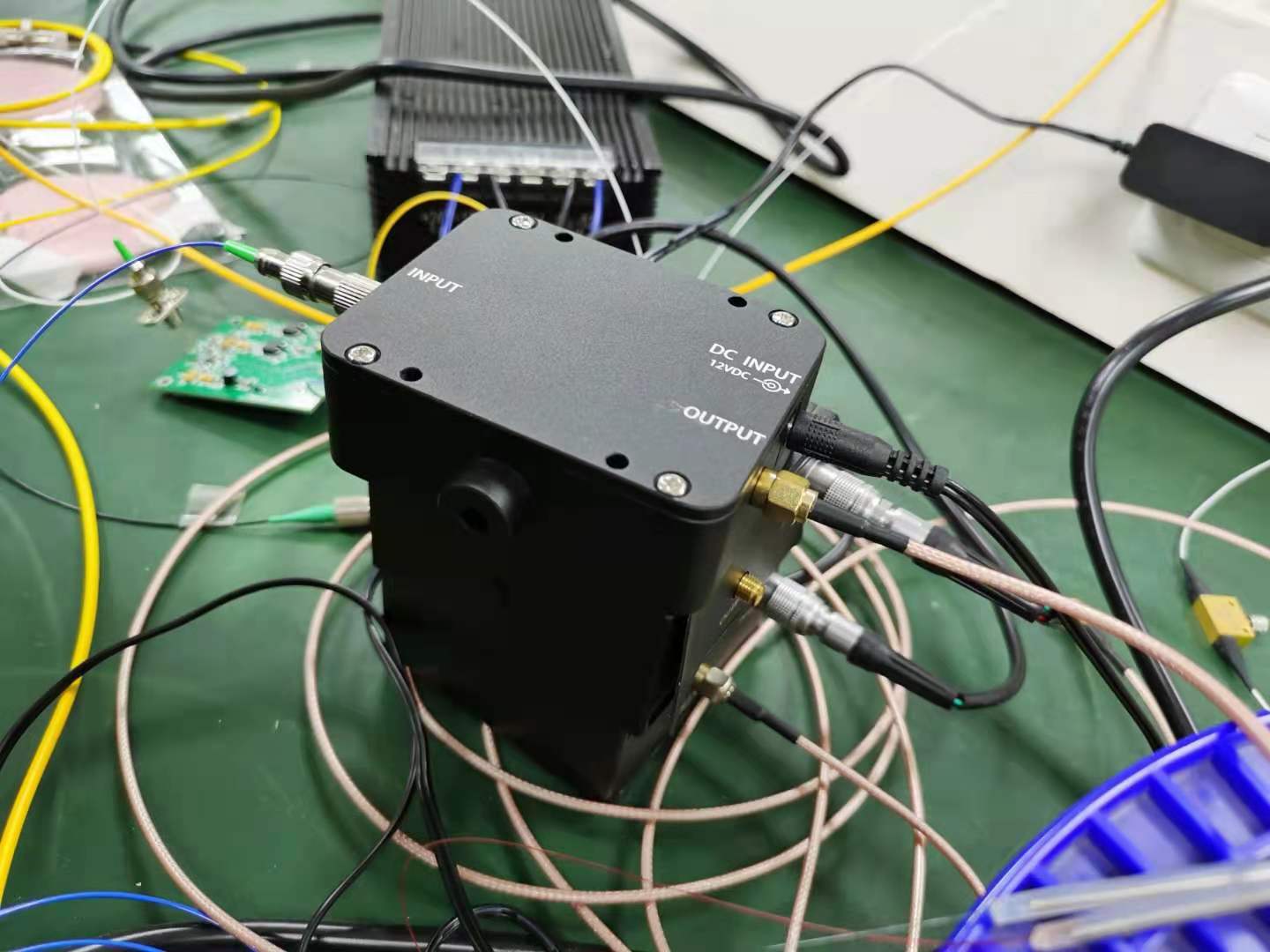

9.实拍图
