PD12光纤PIN放大光电探测器 FC法兰0-1GHz宽频线性探测模块
400–1000nm · 光纤接口 · 弱光探测
1GHz
1000nm
1700nm
50kHz
InGaAs
弱光
技术支持：黄工 13427781756 (微信同号，可扫码）
页面上没有您要找的参数，并不代表我们没有相应产品；添加微信直接沟通更高效。
1. 产品概述
PD12 光纤 PIN 放大光电探测器属于PIN 放大光电探测器系列光纤耦合探测模块，内置集成跨阻放大电路，配备标准 FC 光纤法兰；提供硅 400-1000nm、InGaAs 1000-1700nm 两种感光芯片，带宽从 50kHz 至 1GHz 多规格可选，线性输出，适合快速激光脉冲、外差激光拍频、光纤弱光信号采集场景。
2. 产品特点
- 覆盖波长范围400-1700nm
- 带宽从kHz到GHz
- 连接到单模（SM）或多模（MM）光纤
- FC光纤输入头
- SMA输出接头
3. 应用场景
- 光纤光路微弱光信号线性采集
- 高速激光脉冲、短脉冲信号检测
- 激光外差、拍频干涉光学实验
- 可见光 / 近红外光纤传输信号接收
- 高校光学实验室、光纤传感测试平台
4. 规格参数
| 型号 | PD12A-50k | PD12A-300k | PD12A-700k |
|---|---|---|---|
| 材料 | Si | ||
| 波长范围 | 400-1000nm | ||
| 光敏区域直径 | 200um | ||
| 响应度 | 0.5A/W @850nm | ||
| 带宽 | DC-50kHz | DC-300kHz | DC-700kHz |
| 上升时间 | 7us | 1us | 0.5us |
| 增益a | 0.5x10^6V/W | 1.0x10^5V/W | 2.6x10^4V/W |
| 饱和光功率 | -20.4dBm (9.1uw) | -13.4dBm (45.5uw) | -7.5dBm (0.18mw) |
| 输出偏置电压a | 10mV | 10mV | 10mV |
| 噪声电压a | 4mV | 3mV | 2mV |
| 等效噪声功率 | 2.46pW/√Hz | 4.98pW/√Hz | 11.1pW/√Hz |
| 最大输出幅度a | 5V | 5V | 5V |
| 型号 | PD12A-10M | PD12A-50M | PD12A-200M | PD12A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 400-1000nm | |||
| 光敏区域直径 | 200um | |||
| 响应度 | 0.5A/W @850nm | |||
| 带宽b | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间b | 40ns | 8ns | 2ns | 1ns |
| 增益a | 1.35x10^5V/W | 2.7x10^4V/W | 1.2x10^4V/W | 5.4x10^3V/W |
| 饱和光功率 | 23.7uW | 118uW | 268uW | 592uW |
| 噪声电压b | 18mV | 18mV | 18mV | 18mV |
| 等效噪声功率 | 5.2pW/√Hz | 11.4pW/√Hz | 28pW/√Hz | 80pW/√Hz |
| 最大输出幅度a | 3.2V | 3.2V | 3.2V | 3.2V |
| 型号 | PD12A-500M | PD12A-1G |
|---|---|---|
| 材料 | Si | |
| 波长范围 | 400-1000nm | |
| 光敏区域直径 | 200um | |
| 响应度 | 0.5A/W @850nm | |
| 带宽 | DC-500MHz | DC-1GHz |
| 上升时间 | 800ps | 400ps |
| 增益a | 600V/W | 340V/W |
| 饱和光功率 | 6.1dBm (4.1mw) | 7dBm (5mw) |
| 噪声电压a | 5mV | 5mV |
| 等效噪声功率 | 100.3pW/√Hz | 156.6pW/√Hz |
| 最大输出幅度a | 2.5V | 1.7V |
| 型号 | PD12C-50k | PD12C-300k | PD12C-700k |
|---|---|---|---|
| 材料 | InGaAs | ||
| 波长范围 | 1000-1700nm | ||
| 光敏区域直径 | 70um | ||
| 响应度 | 0.9A/W @1550nm | ||
| 带宽 | DC-50kHz | DC-300kHz | DC-700kHz |
| 上升时间 | 7us | 1us | 0.5us |
| 增益a | 0.9x10^6V/W | 1.8x10^5V/W | 4.6x10^4V/W |
| 饱和光功率 | -23.8dBm (4.2uw) | -15.6dBm (27.8uw) | -6dBm (0.25mw) |
| 输出偏置电压a | 10mV | 10mV | 10mV |
| 噪声电压a | 4mV | 3mV | 2mV |
| 等效噪声功率 | 1.25pW/√Hz | 2.46pW/√Hz | 6.24pW/√Hz |
| 最大输出幅度a | 5V | 5V | 5V |
| 型号 | PD12C-10M | PD12C-50M | PD12C-200M | PD12C-400M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 光敏区域直径 | 70um | |||
| 响应度 | 0.9A/W @1550nm | |||
| 带宽b | DC-10MHz | DC-50MHz | DC-200MHz | DC-400MHz |
| 上升时间b | 40ns | 8ns | 2ns | 1ns |
| 增益a | 2.5x10^5V/W | 4.9x10^4V/W | 2.0x10^4V/W | 8.7x10^3V/W |
| 饱和光功率 | 12.8uW | 65uW | 160uW | 368uW |
| 噪声电压b | 18mV | 18mV | 18mV | 18mV |
| 等效噪声功率 | 2.2pW/√Hz | 5.6pW/√Hz | 18.4pW/√Hz | 39.9pW/√Hz |
| 最大输出幅度a | 3.2V | 3.2V | 3.2V | 3.2V |
| 型号 | PD12C-100M | PD12C-500M | PD12C-1G |
|---|---|---|---|
| 材料 | InGaAs | InGaAs | |
| 波长范围 | 1000-1700nm | 1000-1700nm | |
| 光敏区域直径 | 70um | 70um | |
| 响应度 | 0.9A/W @1550nm | 0.9A/W @1550nm | |
| 带宽 | DC-100M | DC-500MHz | DC-1GHz |
| 上升时间 | 3.5ns | 800ps | 400ps |
| 增益a | 4.2x10^4V/W | 1.1x10^3V/W | 610V/W |
| 饱和光功率 | 76uW | 3.6dBm (2.3mw) | 6.1dBm (4.1mw) |
| 噪声电压b | 25mV | 4mV | 4mV |
| 等效噪声功率 | 41.7pW/√Hz | 85.6pW/√Hz | |
| 最大输出幅度a | 3.2V | 2.5V | 2.5V |
| 型号 | 探测器公共参数 |
|---|---|
| 工作电压 | 9-12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载
b 对于50Ω负载

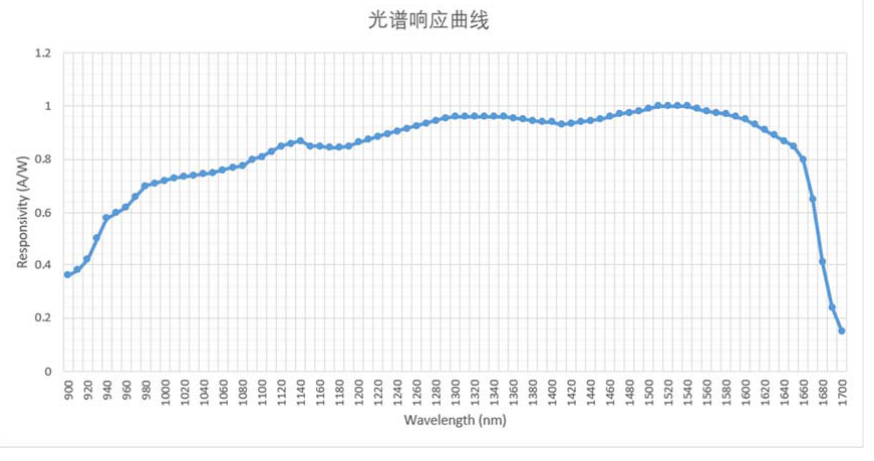

5. 响应曲线
备注：响应曲线为典型值，仅供参考。

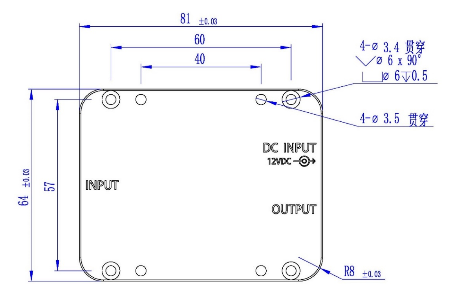

6、 机械尺寸
7. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 12V |
| 3 | SMA转BNC射频线 | 1 | 根 |

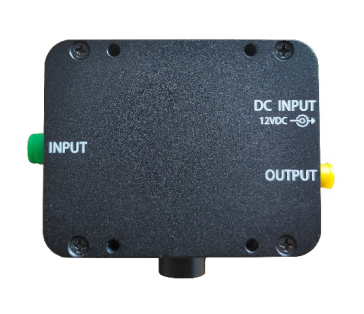

8.实拍图
