MPPC模块 适合荧光检测，化学分析，生物气溶胶检测
产品概述：C15524 系列MPPC模块能够检测弱光线。这些模块由 MPPC、信号放大器电路、高压电源电路和温度补偿电路组成，适合荧光检测，化学分析，生物气溶胶检测。
产品型号：C15524
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
C15524 系列MPPC模块能够检测弱光线。这些模块由 MPPC、信号放大器电路、高压电源电路和温度补偿电路组成。受光面为 3x3mm (或1x1mm)，信号输出为模拟信号。这些模块只需连接到外部电源 (±5 V) 即可运行。
2. 特点
- 适用于精密测量的内置 MPPC
- 在短波长范围内具有高灵敏度
- 低噪声等效功率
- 内置温度补偿电路
- 紧凑轻巧
3. 应用
- 荧光检测
- 化学分析
- 生物气溶胶检测
4. 规格
| 型号 | C15524-1050S | C15524-3050S-1M | C15524-3050S-50k |
|---|---|---|---|
| 材料 | MPPC | MPPC | |
| 波长范围 | 250-950nm | 250-950nm | |
| 光敏区域 | 1x1mm | 3x3mm | 3x3mm |
| 像素间距 | 50um | 50um | 50um |
| 像素数量 | 324 | 3364 | 3364 |
| 带宽 | DC-100KHz | DC-1MHz | DC-50KHz |
| 上升时间 | 3.5us | 350ns | 7us |
| 增益a | 1x10^8 V/W | 1x10^8 V/W | 1x10^8 V/W |
| 噪声电压 | 4mVpp | 18mVpp | 6mVpp |
| 最大输出电压 | 4.8V | 4.8V | 4.8V |
| 噪声等效功率 | 0.012pW/√Hz | 0.04pW/√Hz | 0.011pW/√Hz |
| 工作电压 | ±5V | ±5V | |
| 工作电流 | <300mA | <300mA | |
| 输出阻抗 | 50Ω | 50Ω | |
| 输出耦合方式 | DC | DC | |
| 输出接头 | MMCX female | MMCX female | |
| 工作温度 | -10~65℃ | -10~65℃ | |
| 存储温度 | -40~85℃ | -40~85℃ | |
5. 连接示意图

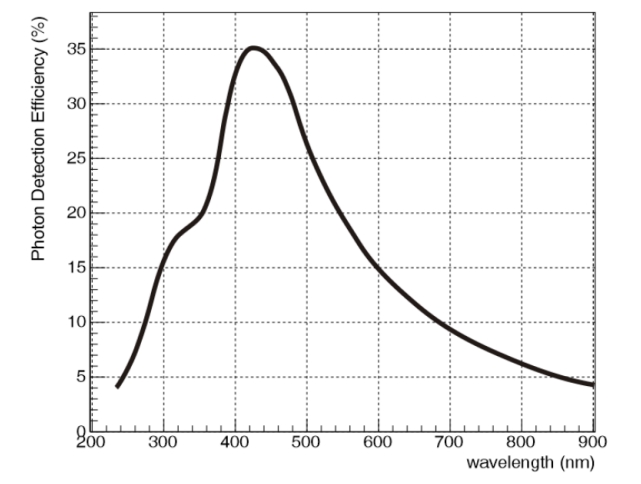

6. 探测效率曲线
7. 实测图

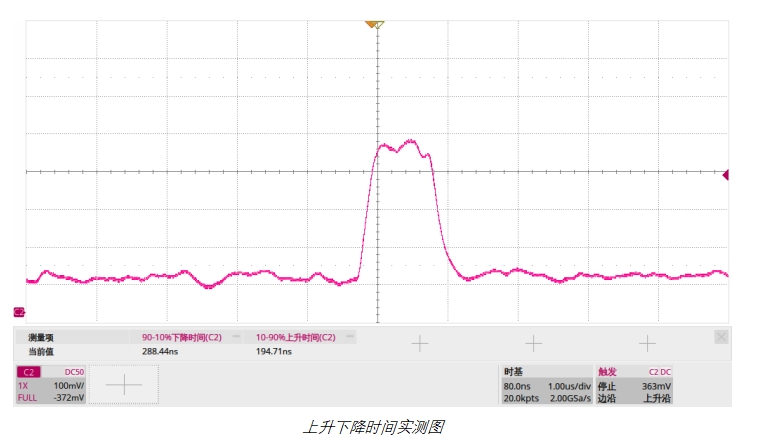

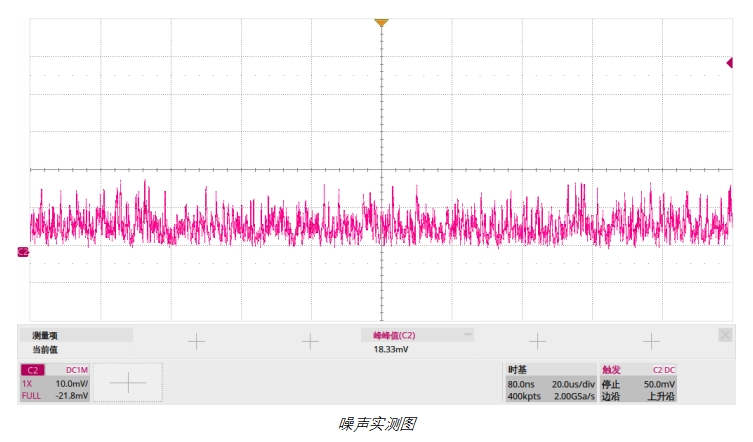

C15524-3050-1M实测图
C15524-3050S-50k实测图
上升时间实测

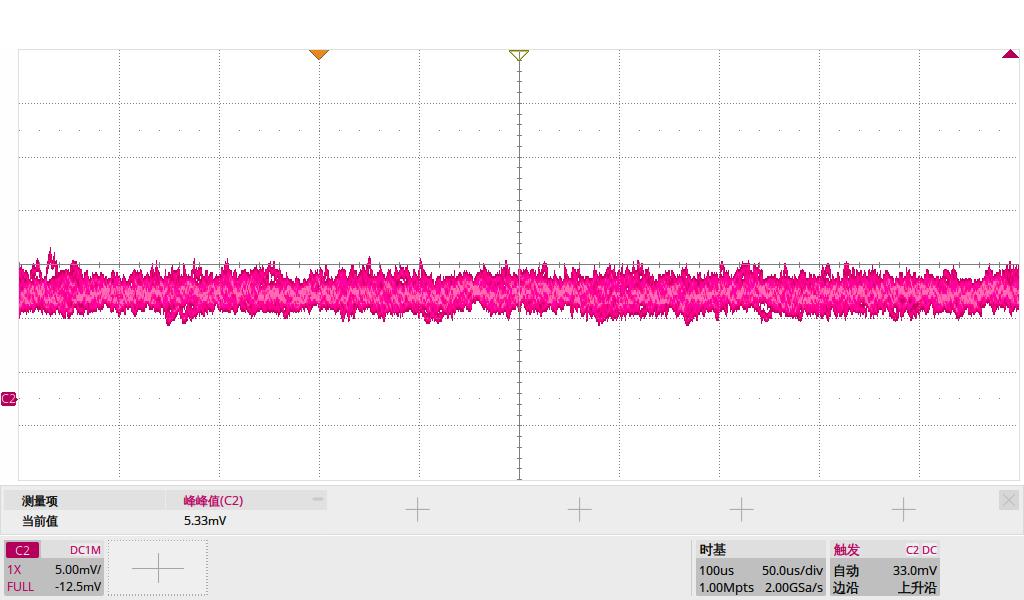

噪声实测图
C15524-1050S实测图

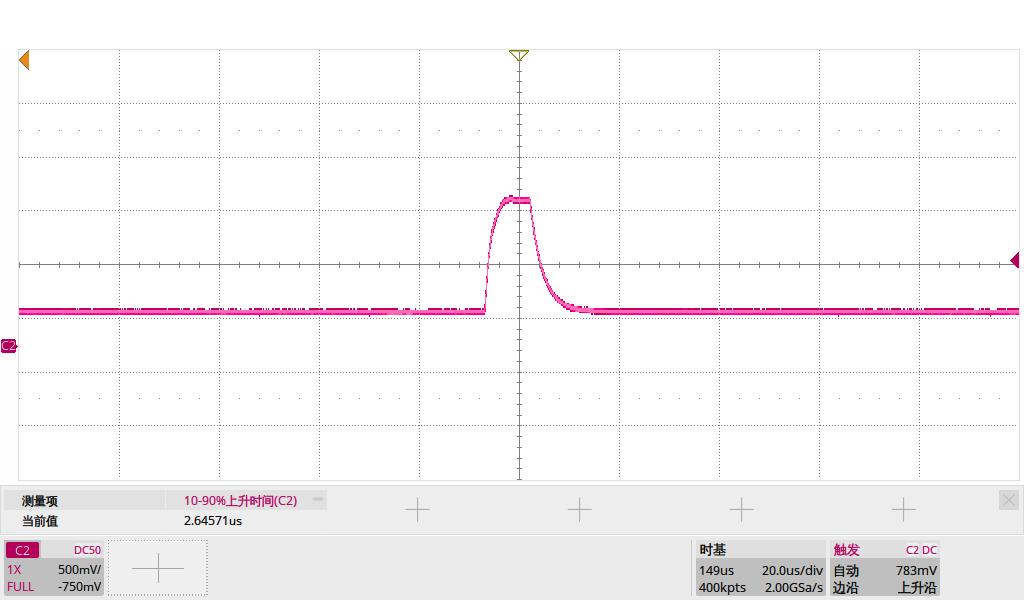

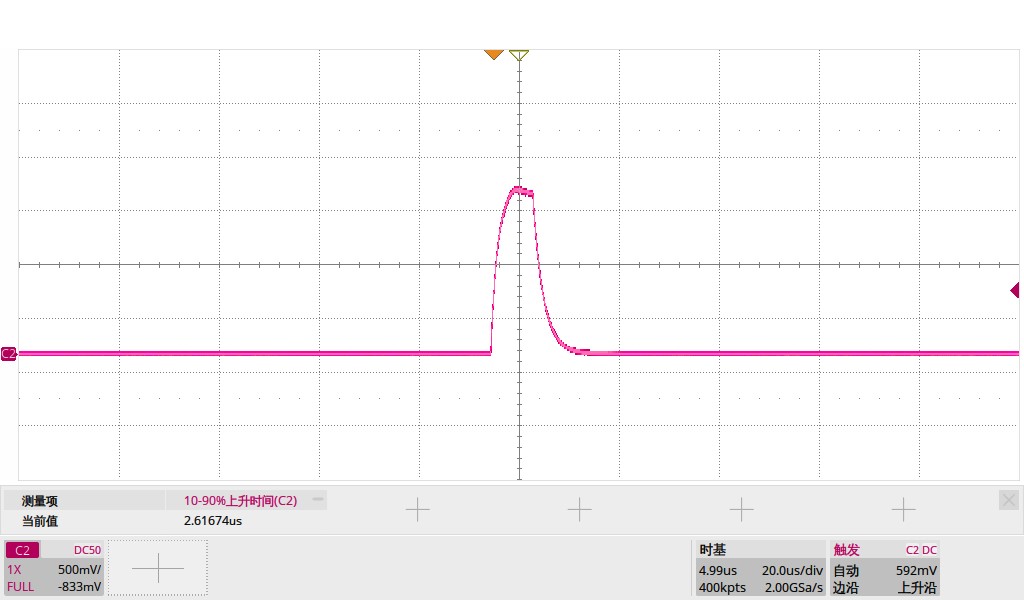

上升时间实测

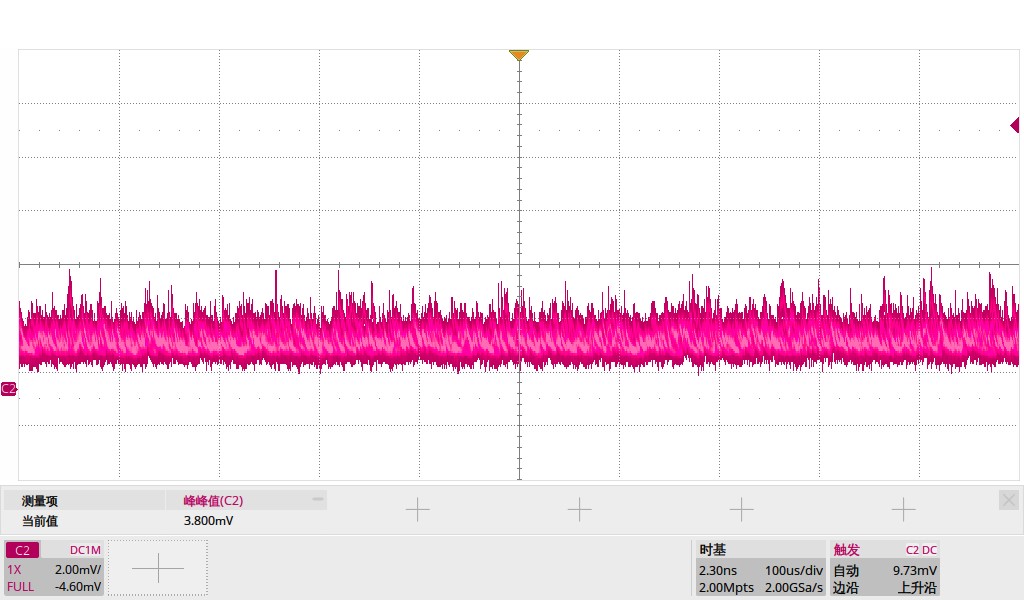

噪声实测图

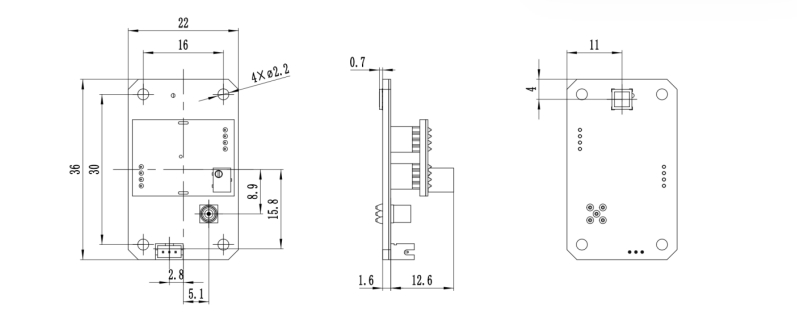

8. 机械尺寸
9. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | MPPC模块 | 1 | 个 | |
| 2 | MMCX转BNC射频线 | 1 | 根 | |
| 3 | 电源连接线 | 1 | 根 | 500mm长，红+5V，黑GND，黄-5V |
光电探测器常见问题
快捷选型表
| 选型描述 | 备注 | 链接 |
|---|---|---|
| 800-1700nm光纤输入的光电探测器 | 光纤输入 | 查看 |
| 800-1700nm的空间光输入光电探测器 | 空间光输入 | 查看 |
| 400-1100nm光纤输入硅光电探测器 | 光纤输入 | 查看 |
| 400-1100nm空间光输入硅光电探测器 | 空间光输入 | 查看 |
| 1G带宽以上的光电探测器 | 1G带宽以上 | 查看 |
知识扩展

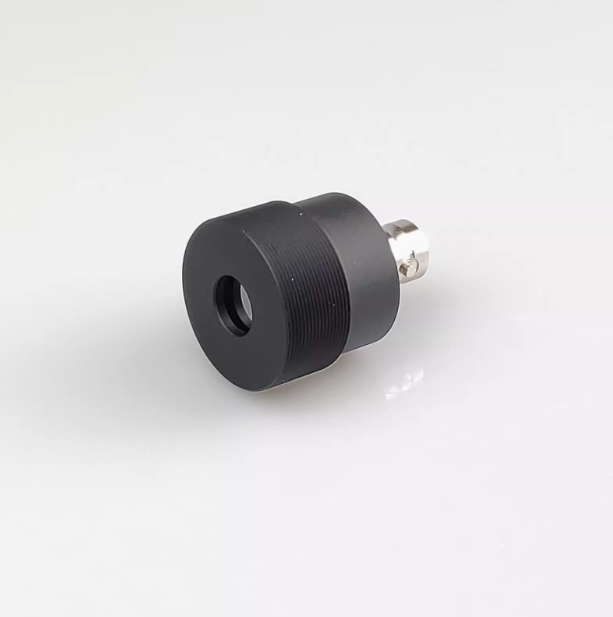

光电探测器V3结构升级，兼容Thorlabs的FC转接盘
