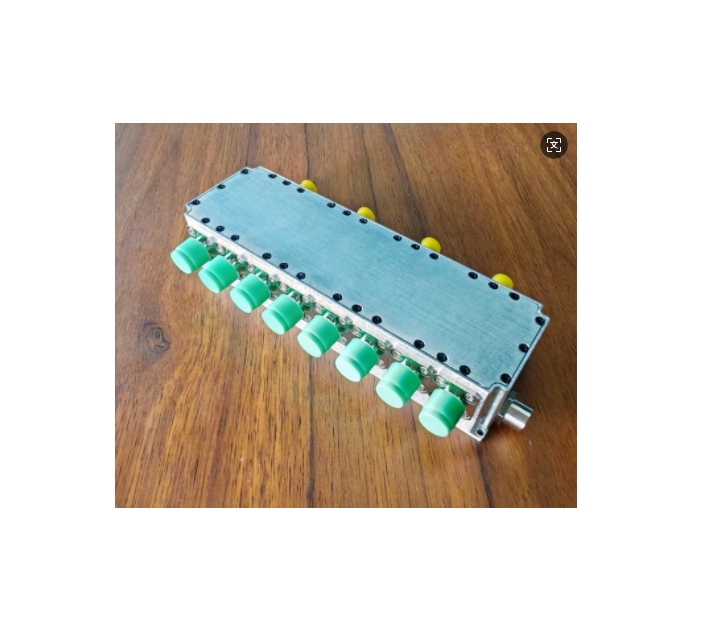

PD1x 多通道光电探测器模块 4/8通道参数定制

产品概述：

PD1x系列多通道光电探测器模块有4/8/两种标准结构可选，多通道光电探测器每个通道是相互独立的互不干扰，可选Si或InGaAs的光电二极管，以及定制是否带信号放大功能。

关键词： PD1x 多通道光电探测器光纤FC输入 800-1700nm 400-1100nm

产品型号：PD1x

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

您可以先选择单通道的参数，然后我们支持把单通道做成多通道产品。如果单通道的参数都不太合适，也可以联系我们进行参数调节以及定制。

属性	PD1x-250M	PD1xA-200M	PD1x-CUS
通道数	4/8/16（可定制）	4/8/16（可定制）	4/8/16（可定制）
材料	InGaAs	Si	InGaAs
光谱范围	800-1700nm	400-1100nm	800-1700nm
输入接口	FC/APC	FC/APC	FC/APC
光敏面直径	75um	200um	75um
响应度	0.9A/W @ 1550nm	0.55A/W @ 850nm	0.9A/W @ 1550nm
带宽	DC-250MHz	DC-200MHz	DC-500MHz
上升时间 @50Ω负载	1.4ns	1.4ns	800ps
最大增益	2x10^4V/A	1.1x10^4V/W	-
最小光功率	-30.0dBm (1uw)	-29.6dBm(1.1uw)	-
饱和光功率	-6.0dBm (0.25mw)	-4.4dBm(0.36mw)	5mW
工作电压	12VDC ±10%	12VDC ±10%	12VDC ±10%
工作电流	<200mA	<200mA	<200mA
噪声电压 @50Ω负载	<16mV	<12mV	-
输出接头	SMA	SMA	SMA
输出阻抗	50Ω	50Ω	50Ω
输出耦合方式	DC	DC	DC
最大输出幅度 @高阻	4.0V	4.0V	2.0V
最大输出幅度 @50Ω负载	2.0V	2.0V	1.0V
工作温度	-25~55℃	-25~55℃	-25~55℃
存储温度	-55~85℃	-55~85℃	-55~85℃
外形尺寸	90mm x 60mm x 22mm（长x宽x厚）	90mm x 60mm x 22mm（长x宽x厚）	90mm x 60mm x 22mm（长x宽x厚）
质保年限	1年
售后支持	免费远程技术支持
价格	价格优惠，请咨询

多通道光电探测器参数

型号	通道	波长范围	带宽	是否带放大	饱和光功率	最大幅值	备注
PD14-CUS2-VIS	4	400-1100nm	DC-1MHz	否	5mw	10V	测：940nm
PD14-CUS2-NIR	4	1100-1680nm	DC-5MHz	否	5mw	10V	测：1550nm
PD14-C-10V	4	800-1700nm	DC-50K	否	6mW	10V	测：976nm
PD18-200K	8	950-1700nm	DC-200K	是			灵敏度<-50dbm

以上参数之前生产过，需要具体规格参数请联系技术支持。如果不在上表中也没有关系，我们可以根据您的参数需求可以定制。或者您可以查阅我们网站的单通道的光电探测器参数，选好适合您应用需求的单通道PD，然后告诉我们以此参数做成多通道。

常见问题

问：多通道光电探测器的参数是否只能做上述表格中的参数型号，可以做其他参数么？
答：支持的，我们有很多的单通道的光电探测器，您可以先选型出适合您应用的单通道，然后我们把该单通道做成多通道即可。

问：最大支持多少通道？
答：目前我们有4、8、16通道的结构，也可以定制更多通道的探测器。
