CN-BPD465全国产平衡光电探测器 400-1700nm FC光纤10-400MHz相干雷达模块

< >

CN-BPD465 100%国产化光纤平衡光电探测器

关键词： CN-BPD465 100% 国产化 BPD 光纤平衡模块多带宽差分探测器激光外差接收器件

产品型号：CN-BPD465

规格书： 点击下载

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

1. 概述

CN-BPD465 全国产平衡光电探测器属于平衡光电探测器系列国产化差分接收模块，所有感光芯片、放大电路、结构件均采用国产器件，满足军工、科研院所国产化替代项目要求；内部搭载一对高精度匹配光电二极管，通过差分电路抵消激光器 RIN 共模噪声，共模抑制比高于 25dB；分为 400-1000nm 硅款、1000-1700nm 铟镓砷款，带宽覆盖 10M 至 400MHz，双 FC 光纤法兰输入，小巧一体化壳体便于整机嵌入，是 FMCW 多普勒测风雷达、DAS 分布式光纤监测、医疗 OCT 成像、激光外差干涉实验的国产化优选平衡探测器件。

2. 特点

覆盖波长范围400-1700nm
紧凑的外壳
出色的共模抑制比
SMA输出接头

3. 应用

军工、科研院所全自主光纤传感国产化改造项目
FMCW 多普勒测风、大气气溶胶遥感激光雷达整机
DAS/DVS 分布式管道、周界光纤振动监测系统
医疗 OCT 光学相干断层成像国产化设备配套
高校激光外差、拍频干涉弱光相干探测实验

4. 规格

型号	CN-BPD465A-10M	CN-BPD465A-75M	CN-BPD465A-200M	CN-BPD465A-400M
材料	Si
波长范围	400-1000nm
输入接口	FC法兰
响应度	0.5A/W @780nm
共模抑制比	>25dB
带宽a	DC-10MHz	DC-75MHz	DC-200MHz	DC-400MHz
上升时间a	40ns	4.5ns	2ns	1ns
增益b	1MV/A	150kV/A	30kV/A	10kV/A
饱和光功率	3uw	20uw	100uw	300uw
噪声电压a	50mVpp	40mVpp	30mVpp	28mVpp
噪声等效功率	4.3pW/√Hz	14.5pW/√Hz	51.2pW/√Hz	80.1pW/√Hz

型号	CN-BPD465C-10M	CN-BPD465C-75M	CN-BPD465C-200M	CN-BPD465C-400M
材料	InGaAs
波长范围	1000-1700nm
输入接口	FC法兰
响应度	0.9A/W @1550nm
共模抑制比	>25dB
带宽a	DC-10MHz	DC-75MHz	DC-200MHz	DC-200MHz
上升时间a	40ns	4.5ns	2ns	1ns
增益b	1MV/A	150kV/A	30kV/A	10kV/A
饱和光功率	1.5uw	10uw	50uw	150uw
噪声电压a	50mVpp	40mVpp	30mVpp	28mVpp
噪声等效功率	1.9pW/√Hz	6.3pW/√Hz	21.8pW/√Hz	43.6pW/√Hz

探测器公共参数	典型值
最大输出幅度b	±1.5V
工作电压	+12V
工作电流	<200mA
输出阻抗	50Ω
输出耦合方式	DC
输出接头	SMA female
工作温度	-20~65℃
存储温度	-40~85℃

备注：

a 对于50Ω负载

b 对于高阻负载

5. 机械尺寸

CN-BPD465全国产BPD整机安装外形尺寸图

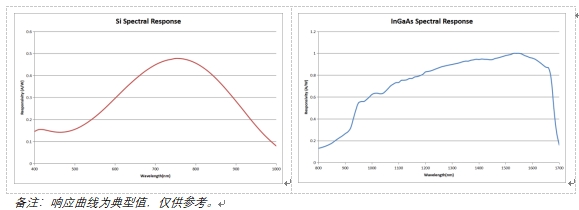

6. 响应曲线

CN-BPD465 Si/InGaAs光谱响应曲线
